DIN 601 – болт с шестигранной головкой и неполной резьбой
DIN 601 – болт с шестигранной головкой и неполной резьбой. Под головкой остаётся гладкий участок, резьба нарезана ближе к концу стержня. Класс точности C: болт грубее обычного DIN 931. Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Класс точности C на рынке слабо представлен. Для обычной сборки лучше брать DIN 931: та же шестигранная головка и гладкий участок под головкой, но класс точности A или B, и такой болт проще купить.
Стандарт DIN 601 регламентирует болты с размерами резьбы от М5 до М52 включительно. Класс точности – C.
Рядом по головке стоит DIN 558: та же шестигранная головка класса точности C, но резьба на всю длину стержня. Болт классов точности A и B с неполной резьбой – DIN 931.
Издание DIN 601:1987 указывало заменить себя на ISO 4016. В Германии действует DIN EN ISO 4016. Комплект болта DIN 601 с шестигранной гайкой обозначают DIN 601 MU.

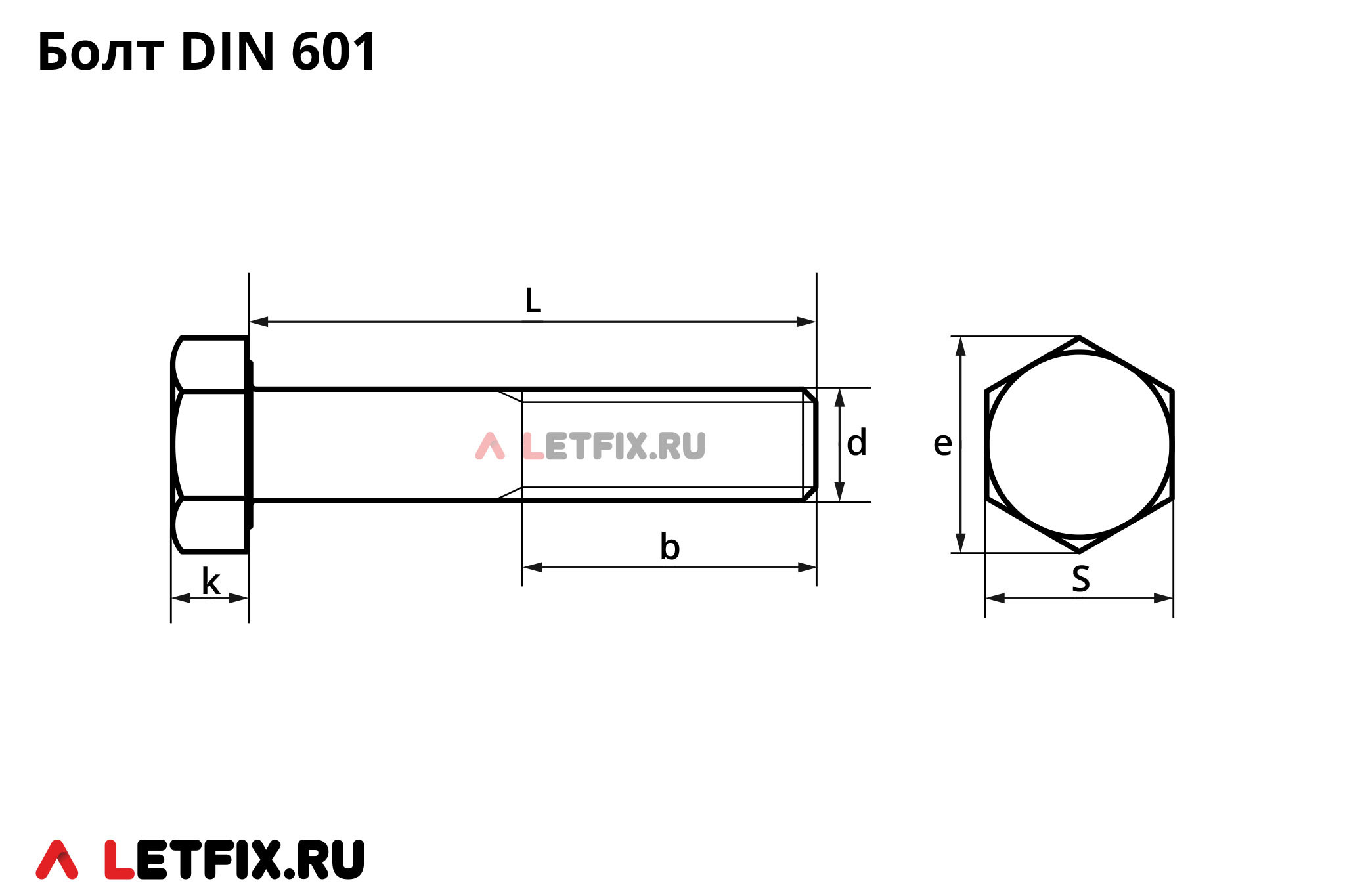

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | S, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | k1 мин., высота захвата ключом, в мм | c, в мм | r мин., в мм | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| при l≤125 | при l>125 и ≤200 | при l>200 | мин. | макс. | |||||||
| М5 | 0,8 | 16 | 22 | 35 | 3,5 | 8 | 8,63 | – | – | – | – |
| М6 | 1 | 18 | 24 | 37 | 4 | 10 | 10,89 | – | – | – | – |
| М8 | 1,25 | 22 | 28 | 41 | 5,3 | 13 | 14,2 | – | – | – | – |
| М10 | 1,5 | 26 | 32 | 45 | 6,4 | 17 | 18,72 | – | – | – | – |
| М12 | 1,75 | 30 | 36 | 49 | 7,5 | 19 | 20,88 | – | – | – | – |
| М16 | 2 | 38 | 44 | 57 | 10 | 24 | 26,17 | – | – | – | – |
| М20 | 2,5 | 46 | 54 | 65 | 12,5 | 30 | 32,95 | – | – | – | – |
| М24 | 3 | 54 | 60 | 73 | 15 | 36 | 39,55 | – | – | – | – |
| М27* | 3 | 60 | 66 | 79 | 17 | 41 | 45,2 | – | – | – | – |
| М30 | 3,5 | 66 | 72 | 85 | 18,7 | 46 | 50,85 | – | – | – | – |
| М33* | 3,5 | 72 | 78 | 91 | 21 | 50 | 55,37 | – | – | – | – |
| М36 | 4 | 78 | 84 | 97 | 22,5 | 55 | 60,79 | – | – | – | – |
| М39* | 4 | 84 | 90 | 103 | 25 | 60 | 66,44 | – | – | – | – |
| М42 | 4,5 | – | 96 | 109 | 26 | 65 | 71,3 | – | – | – | – |
| М45* | 4,5 | – | 102 | 115 | 28 | 70 | 76,95 | – | – | – | – |
| М48 | 5 | – | 108 | 121 | 30 | 75 | 82,6 | – | – | – | – |
| М52* | 5 | – | 116 | 129 | 33 | 80 | 88,25 | – | – | – | – |
* – размер применять не рекомендуется.
Материалы и покрытие болтов DIN 601
Материалы: углеродистая сталь, нержавеющая сталь.
Болты из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования и цинк-ламельного покрытия.
Аналоги болтов DIN 601 в стандартах ГОСТ, DIN и ISO
Аналоги болта DIN 601 в стандартах ISO:
– ISO 4016 (DIN EN ISO 4016). Тот же тип болта с шестигранной головкой и неполной резьбой, класс точности C. Номинальная высота головки на совпадающих резьбах та же. Ключ другой на М10 и М12: 16 и 18 мм вместо 17 и 19 мм у DIN 601:1987. Диаметр описанной окружности из-за этого тоже другой. У М20 длина резьбы при длине болта от 125 до 200 мм равна 52 мм, у DIN 601:1987 – 54 мм. Но стандарт ISO 4016 регламентирует резьбу от М5 до М64.
Аналоги болта DIN 601 в стандартах ГОСТ:
– ГОСТ Р ИСО 4016-2013. Повторяет ISO 4016:2011, поэтому ключ и длина резьбы те же, что у ISO 4016.
– ГОСТ 15589-70. Болт с шестигранной головкой класса точности C, резьба от М6 до М48. В основной таблице ключ как у ISO 4016. На М18 высота головки 12 мм, у ISO 4016 – 11,5 мм.
Аналоги болта DIN 601 в стандартах DIN:
– DIN 558. Болты с полной резьбой класса точности C.
– DIN 931. Болты с неполной резьбой классов точности A и B.
