ГОСТ 15589-70 – болт с шестигранной головкой и неполной резьбой
ГОСТ 15589-70 – болт с шестигранной головкой и неполной резьбой класса точности C. Болт имеет более широкий диапазон отклонений от номинальных значений, нежели ГОСТ 7798-70, ГОСТ 7805-70. Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Шестигранный болт ГОСТ 15589-70 класс точности C на рынке слабо представлен и как правило изготавливается на заказ. Для обычной сборки лучше брать DIN 931: та же шестигранная головка и гладкий участок под головкой, но класс точности A или B, и такой болт проще купить.
Стандарт регламентирует болты с размерами резьбы от М6 до М48 включительно. Класс точности – C. Классы прочности: 3.6, 4.6, 4.8, 5.6 и 5.8.
Рядом по головке стоит ГОСТ Р ИСО 4016-2013: тот же класс точности C и неполная резьба, ряд до М64. Болт классов точности A и B с неполной резьбой – ГОСТ 7805-70 и ГОСТ 7798-70.

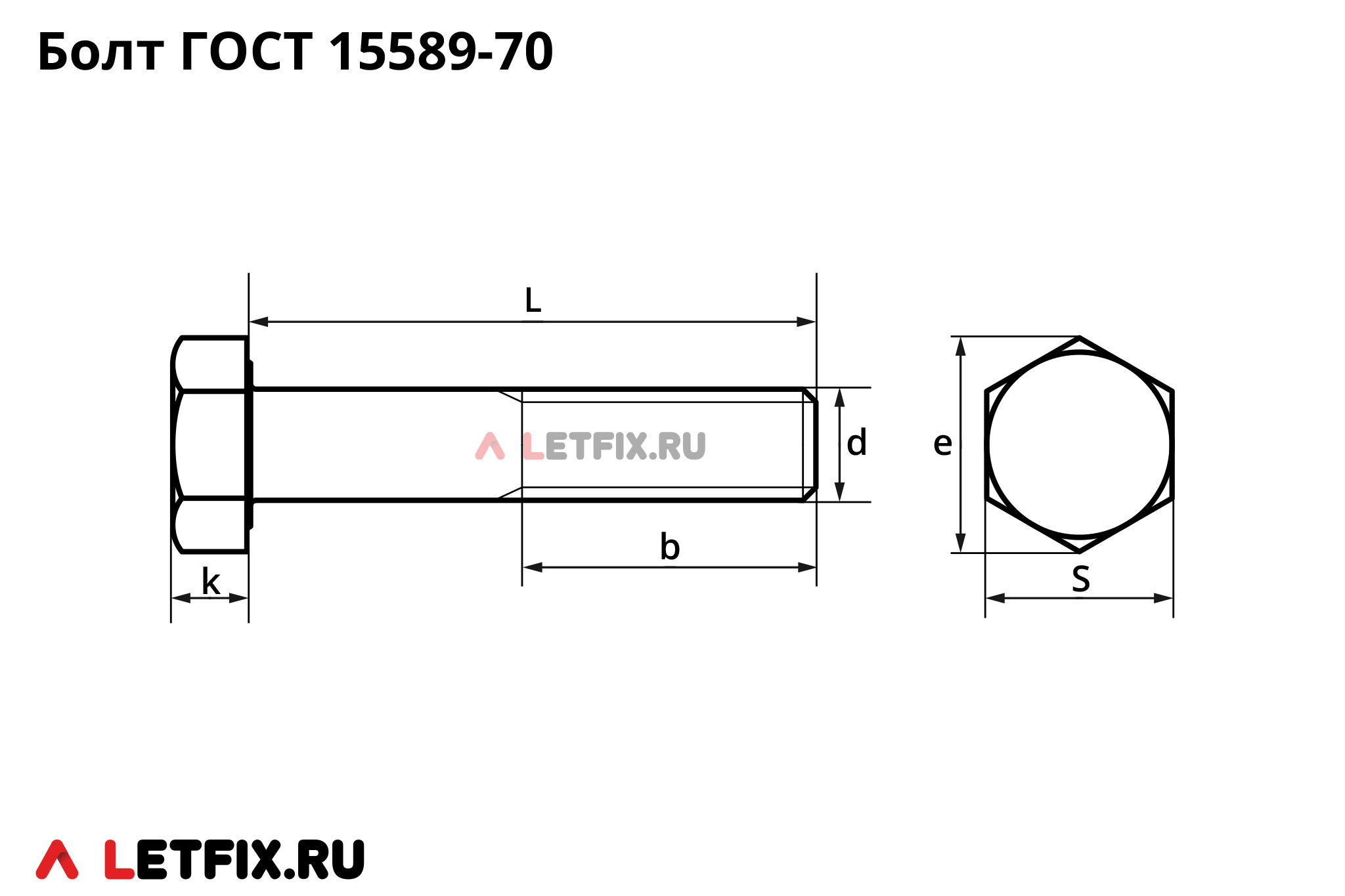

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | S, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | ||
|---|---|---|---|---|---|---|---|
| при l≤125 | при l>125 и ≤200 | при l>200 | |||||
| М6 | 1 | 18 | – | – | 4 | 10 | 10,9 |
| М8 | 1,25 | 22 | – | – | 5,3 | 13 | 14,2 |
| М10 | 1,5 | 26 | 32 | – | 6,4 | 16 | 17,6 |
| М12 | 1,75 | 30 | 36 | 49 | 7,5 | 18 | 19,9 |
| М14* | 2 | 34 | 40 | 53 | 8,8 | 21 | 22,8 |
| М16 | 2 | 38 | 44 | 57 | 10 | 24 | 26,2 |
| М18* | 2,5 | 42 | 48 | 61 | 12 | 27 | 29,6 |
| М20 | 2,5 | 46 | 52 | 65 | 12,5 | 30 | 33 |
| М22* | 2,5 | 50 | 56 | 69 | 14 | 34 | 37,3 |
| М24 | 3 | 54 | 60 | 73 | 15 | 36 | 39,6 |
| М27* | 3 | 60 | 66 | 79 | 17 | 41 | 45,2 |
| М30 | 3,5 | 66 | 72 | 85 | 18,7 | 46 | 50,9 |
| М36 | 4 | 78 | 84 | 97 | 22,5 | 55 | 60,8 |
| М42 | 4,5 | 90 | 96 | 109 | 26 | 65 | 71,3 |
| М48 | 5 | 102 | 108 | 121 | 30 | 75 | 82,6 |
* – размер применять не рекомендуется.
Приложение 2 допускает для М10, М12, М14 и М22 старый ключ 17 / 19 / 22 / 32 мм. Диаметр описанной окружности тогда не менее 18,7 / 20,9 / 23,9 / 35 мм.
Материалы и покрытие болтов ГОСТ 15589-70
Материалы: углеродистая сталь.
Классы прочности: 3.6, 4.6, 4.8, 5.6 и 5.8.
По стандарту болты поставляют без покрытия. Болты из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования и цинк-ламельного покрытия.
Аналоги болтов ГОСТ 15589-70 в стандартах DIN, ISO и ГОСТ
Аналоги болта ГОСТ 15589-70 в стандартах DIN:
– DIN 601. Тот же тип болта класса точности C с неполной резьбой. Но стандарт DIN 601 регламентирует резьбу от М5 до М52 и на М10, М12 задаёт ключ 17 и 19 мм. В основной таблице ГОСТ 15589-70 эти ключи 16 и 18 мм.
Аналоги болта ГОСТ 15589-70 в стандартах ISO:
– ISO 4016. Тот же тип болта, ключ основной таблицы совпадает. Но стандарт ISO 4016 регламентирует резьбу от М5 до М64, а на М18 высота головки 11,5 мм вместо 12 мм.
Аналоги болта ГОСТ 15589-70 в стандартах ГОСТ:
– ГОСТ Р ИСО 4016-2013. Повторяет ISO 4016, поэтому отличия те же: ряд до М64 и высота головки М18.
Чем заменить болты ГОСТ 15589-70
Болты класса точности C как правило производятся на заказ. Для обычной сборки лучше использвовать DIN 931 или ГОСТ 7798-70.
