DIN 931 – болт с шестигранной головкой и неполной резьбой

DIN 931 – болт с шестигранной головкой и неполной резьбой. Резьба нарезана не на всю длину: под головкой остаётся тело болта — гладкий участок. Используется при проведении сборочных работ в машиностроении, строительстве, сборке и монтаже металлоконструкций, приборостроении, а также в других промышленных производственных отраслях.

Стандарт DIN 931 для болтов с шестигранной головкой и стержнем состоит из двух частей. DIN 931-1 регламентирует изделия с размерами резьбы от М1,6 до М39 включительно, классов точности A и B, и DIN 931-2, который регламентирует изделия с размерами резьбы от М42 до М160 класса точности B. На крупные размеры DIN 931-2 действует до сих пор.

Длина болта l – полная длина от опорной поверхности головки до конца стержня. Длина резьбы b зависит от длины болта и имеет три варианта для каждого размера резьбы: до 125 мм, от 125 до 200 мм и свыше 200 мм. Аналог DIN 933 также имеет шестигранную головку, но резьба на всю длину стержня.

В Германии сейчас действует DIN 931-2 для больших диаметров, а DIN 931 был заменен DIN EN ISO 4014 (ISO 4014). Издание DIN 931-1 уже в 1987 году указывало использовать DIN EN ISO 4014, но болт DIN 931 при этом до сих пор производится и в наименовании остаётся универсальным аналогом ISO 4014, DIN EN ISO 4014, ГОСТ Р ИСО 4014-2013, ГОСТ 7798-70 и ГОСТ 7805-70, ГОСТ 10602-94: так проще назвать шестигранный болт с неполной резьбой, не перечисляя каждый стандарт, где точность размеров головки по ИСО и ГОСТ не очень-то и важна.

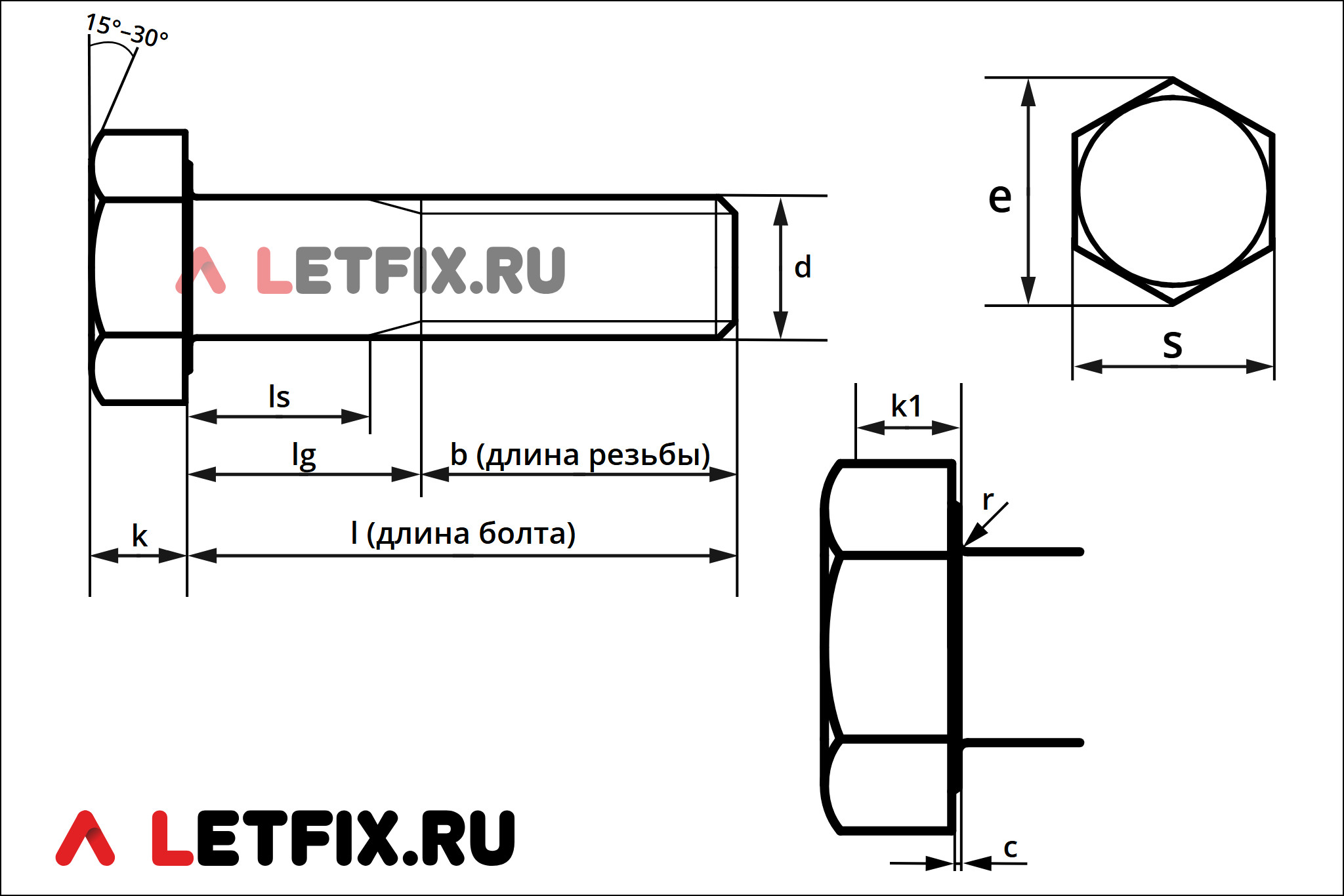

Схема размеров на болт DIN 931 с шестигранной головкой и неполной резьбой

Размер резьбы	Шаг резьбы	b, длина резьбы, в мм			k, высота головки, в мм	S, размер под ключ, в мм	e мин., диаметр описанной окружности, в мм	k1 мин., высота захвата ключом, в мм	c, в мм		r мин., в мм
Размер резьбы	Шаг резьбы	при l≤125	при l>125 и ≤200	при l>200	k, высота головки, в мм	S, размер под ключ, в мм	e мин., диаметр описанной окружности, в мм	k1 мин., высота захвата ключом, в мм	мин.	макс.	r мин., в мм
М1,6	0,35	9	–	–	1,1	3,2	3,41	0,7	0,1	0,25	0,1
М2	0,4	10	–	–	1,4	4	4,32	0,9	0,1	0,25	0,1
М2,5	0,45	11	–	–	1,7	5	5,45	1,1	0,1	0,25	0,1
М3	0,5	12	–	–	2	5,5	6,01	1,3	0,15	0,4	0,1
М3,5*	0,6	13	–	–	2,4	6	6,58	1,6	0,15	0,4	0,1
М4	0,7	14	–	–	2,8	7	7,66	1,9	0,15	0,4	0,2
М5	0,8	16	22	–	3,5	8	8,79	2,28	0,15	0,5	0,2
М6	1	18	24	–	4	10	11,05	2,63	0,15	0,5	0,25
М7*	1	20	26	–	4,8	11	12,12	3,19	0,15	0,5	0,25
М8	1,25	22	28	–	5,3	13	14,38	3,54	0,15	0,6	0,4
М10	1,5	26	32	45	6,4	17	18,9	4,28	0,15	0,6	0,4
М12	1,75	30	36	49	7,5	19	21,1	5,05	0,15	0,6	0,6
М14*	2	34	40	53	8,8	22	24,49	5,96	0,15	0,6	0,6
М16	2	38	44	57	10	24	26,75	6,8	0,2	0,8	0,6
М18*	2,5	42	48	61	11,5	27	30,14	7,8	0,2	0,8	0,6
М20	2,5	46	52	65	12,5	30	33,53	8,5	0,2	0,8	0,8
М22*	2,5	50	56	69	14	32	35,72	9,6	0,2	0,8	0,8
М24	3	54	60	73	15	36	39,98	10,3	0,2	0,8	0,8
М27*	3	60	66	79	17	41	45,2	11,7	0,2	0,8	1
М30	3,5	66	72	85	18,7	46	50,85	12,8	0,2	0,8	1
М33*	3,5	72	78	91	21	50	55,37	14,4	0,2	0,8	1
М36	4	78	84	97	22,5	55	60,79	15,5	0,2	0,8	1
М39*	4	84	90	103	25	60	66,44	17,2	0,3	1	1
М42	4,5	90	96	109	26	65	71,3	17,9	0,3	1	1,2
М45*	4,5	96	102	115	28	70	76,95	19,3	0,3	1	1,2
М48	5	102	108	121	30	75	82,6	20,9	0,3	1	1,6
М52*	5	–	116	129	33	80	88,25	22,8	0,3	1	1,6
М56	5,5	–	124	137	35	85	93,56	24,2	–	1	2
М60*	5,5	–	132	145	38	90	99,21	26,2	–	1	2
М64	6	–	140	153	40	95	104,86	27,6	–	1	2
М68*	6	–	148	161	43	100	110,51	29,8	–	1	2
М72×6	6	–	156	169	45	105	116,16	31,2	–	1	2
М76×6*	6	–	164	177	48	110	121,81	33,2	–	1	2
М80×6	6	–	172	185	50	115	127,46	34,6	–	2	2
М90×6	6	–	192	205	57	130	144,08	40,3	–	2	2,5
М100×6	6	–	–	225	63	145	161,02	43,7	–	2	2,5
М110×6	6	–	–	245	69	155	172,32	47,9	–	2	2,5
М125×6	6	–	–	275	79	180	200,57	54,9	–	2	2,5
М140×6	6	–	–	305	88	200	220,8	61,1	–	2	2,5
М160×6	6	–	–	345	100	230	254,7	69,5	–	2	2,5

* – размер применять не рекомендуется.

Материалы и покрытие болтов DIN 931

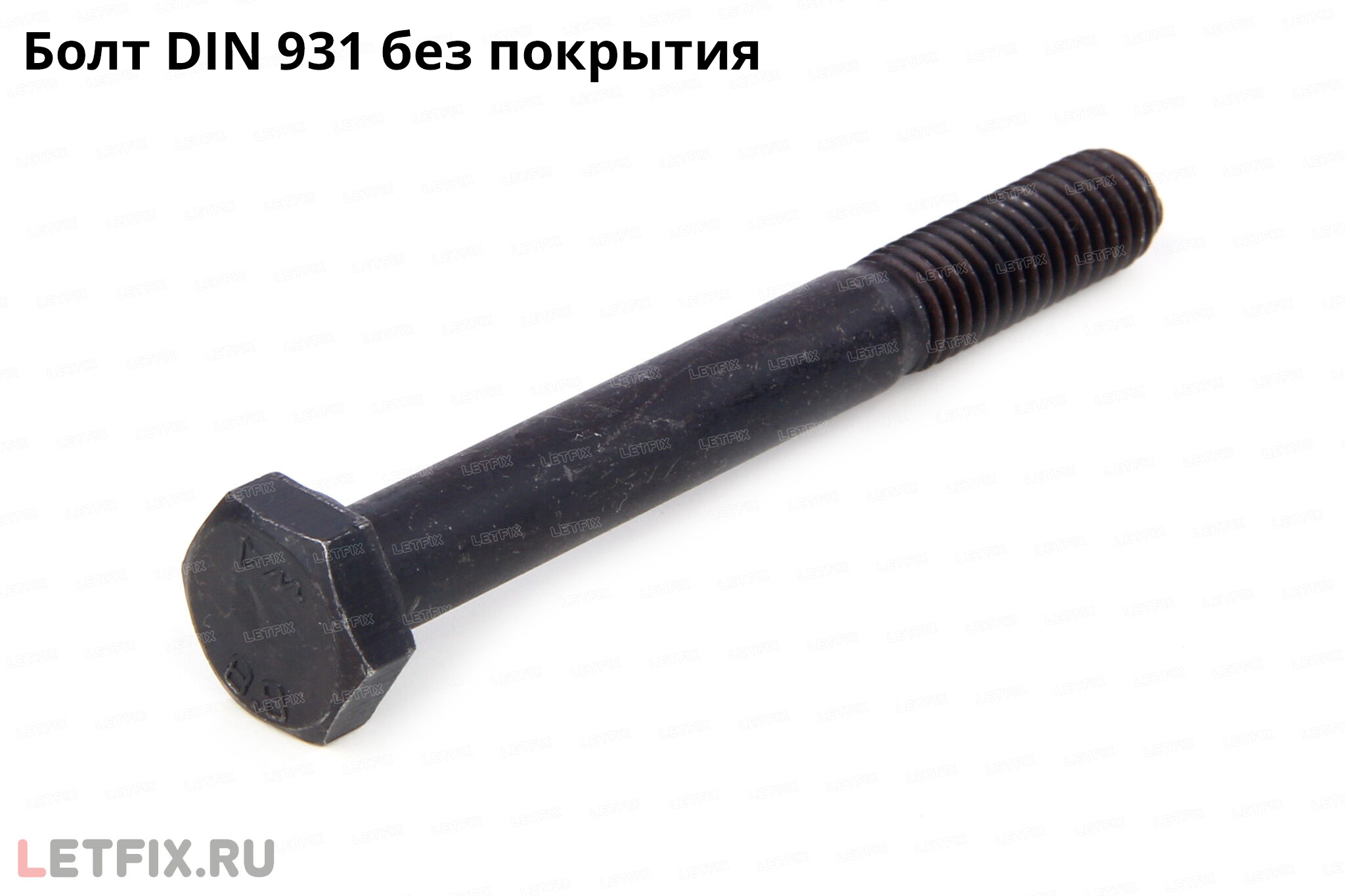

Материалы: углеродистая сталь, легированная сталь, нержавеющая сталь, латунь, бронза.

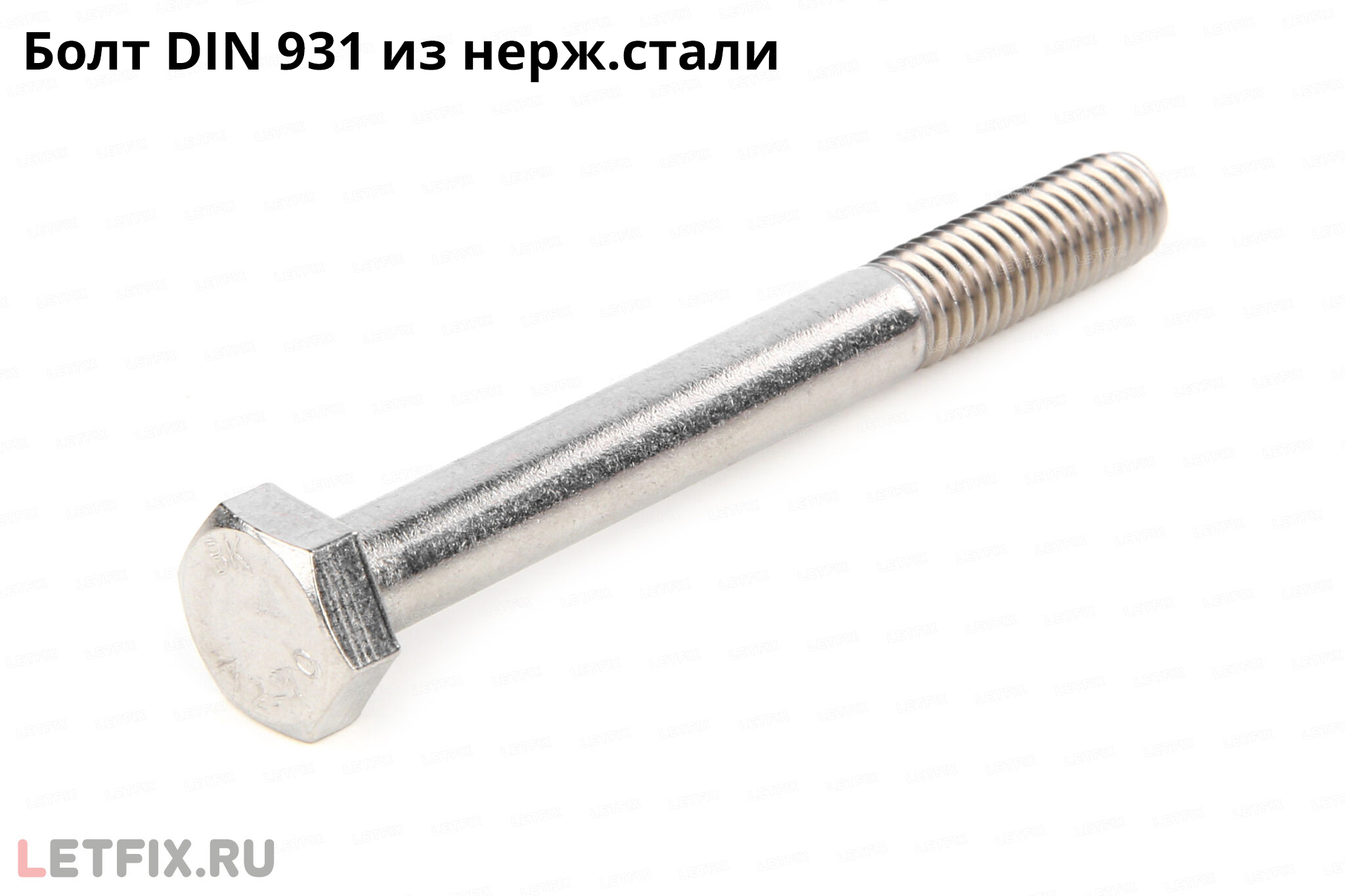

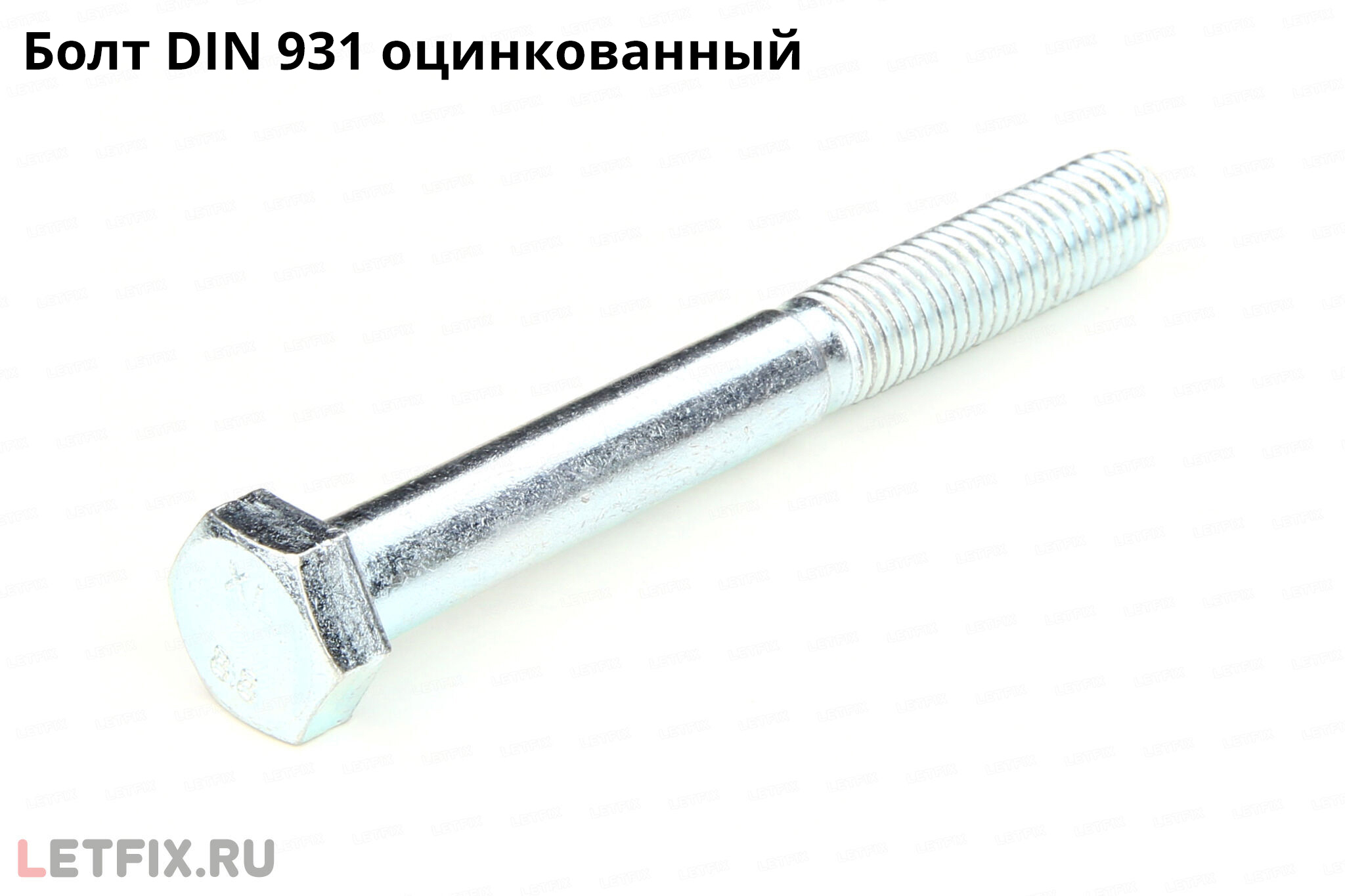

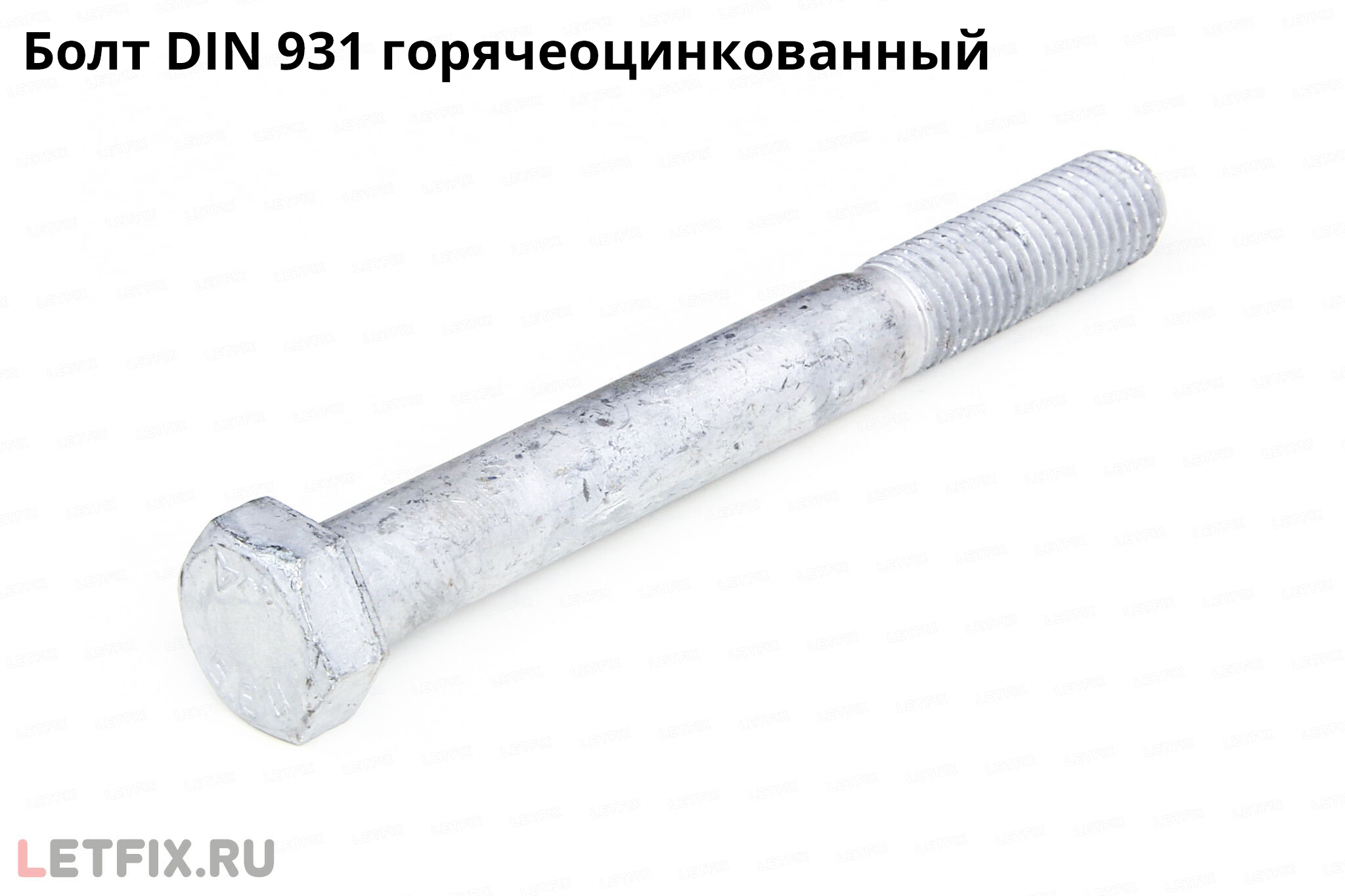

Болты DIN 931 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования, цинк-ламельного и термодиффузионного покрытия. Классы прочности углеродистой стали в каталоге: 5.8, 8.8, 10.9 и 12.9. Нержавеющие болты – стали А2 и А4 (на заказ может выполняться из отечественных марок стали).

Аналоги болтов DIN 931 в стандартах ГОСТ, DIN и ISO

В Германии действует DIN EN ISO 4014. DIN 931 до сих пор производится и для упрощения наименования остаётся универсальным аналогом стандартов ниже.

Аналоги болта DIN 931 в стандартах ISO:
– ISO 4014 (DIN EN ISO 4014). Тот же тип болта с шестигранной головкой и неполной резьбой. Но стандарт ISO 4014 регламентирует резьбу до М64 и задаёт другой размер под ключ на М10, М12, М14 и М22: 16 / 18 / 21 / 34 мм вместо 17 / 19 / 22 / 32 мм у DIN 931:1987. На остальных совпадающих диаметрах ключ тот же.

Аналоги болта DIN 931 в стандартах ГОСТ:
– ГОСТ Р ИСО 4014-2013. Повторяет ISO 4014, поэтому ключ на М10, М12, М14 и М22 тоже другой.
– ГОСТ 7798-70. Болт с шестигранной головкой класса точности B, резьба от М6 до М48. Ключ устроен так же: основная таблица – как у ISO, приложение 2 – как у DIN 931 на М10, М12, М14 и М22.
– ГОСТ 7805-70. Болт с шестигранной головкой класса точности A, резьба до М48. В основной таблице ключ на М10, М12, М14 и М22 как у ISO: 16 / 18 / 21 / 34 мм. Приложение 2 допускает головку как у DIN 931: ключ 17 / 19 / 22 / 32 мм.
– ГОСТ 10602-94. Болты с шестигранной головкой класса точности B с резьбой свыше М48.
