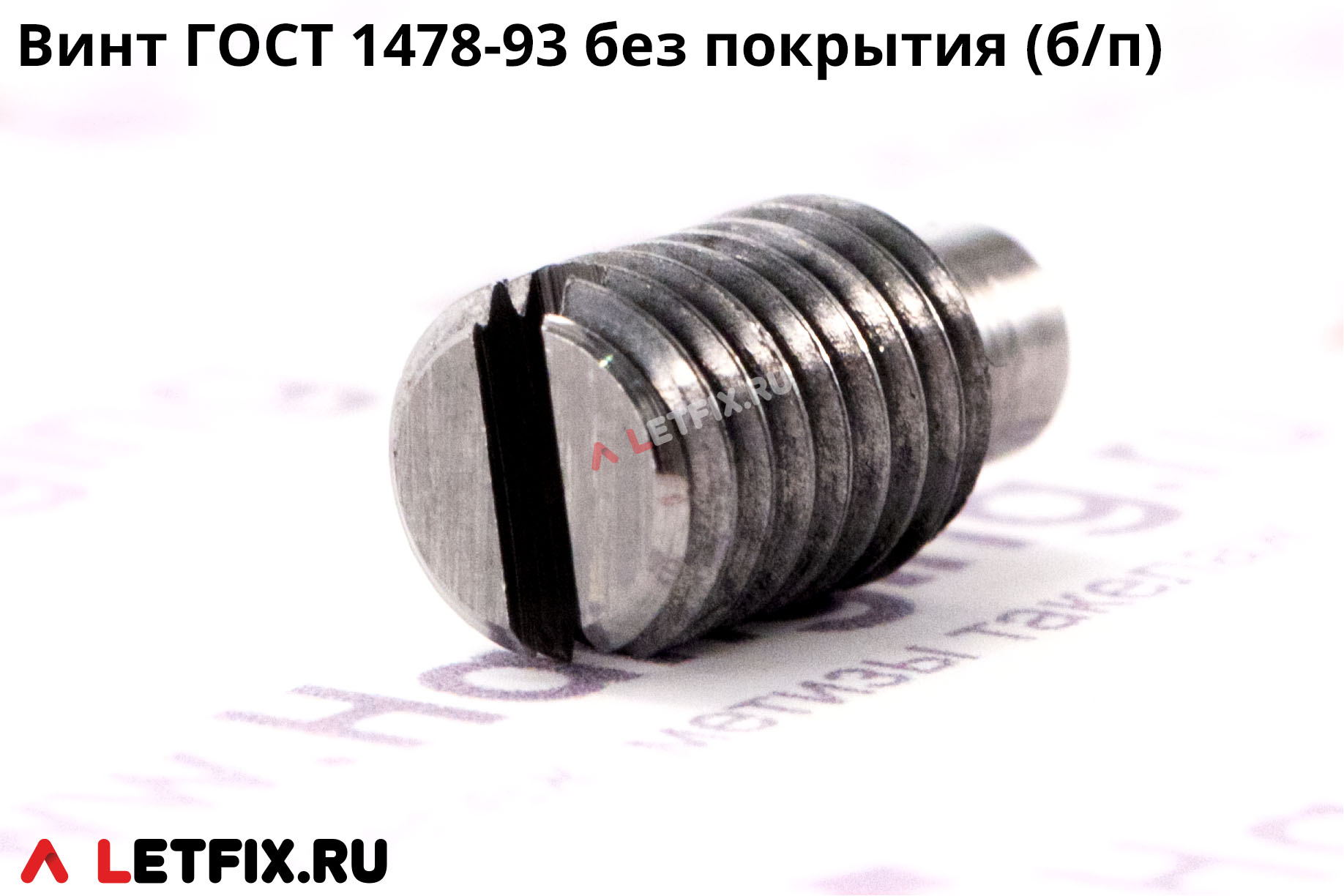

ГОСТ 1478-93 — винт установочный с прямым шлицем и цилиндрическим концом
ГОСТ 1478-93 — установочный винт с цилиндрическим концом и прямым шлицем. Пприменяется при проведении сборочных работ.
Стандарт ГОСТ 1478 для установочных винтов с цапфой регламентирует изделия класса точности А и В с размерами резьбы от М1,6 до М12 включительно.

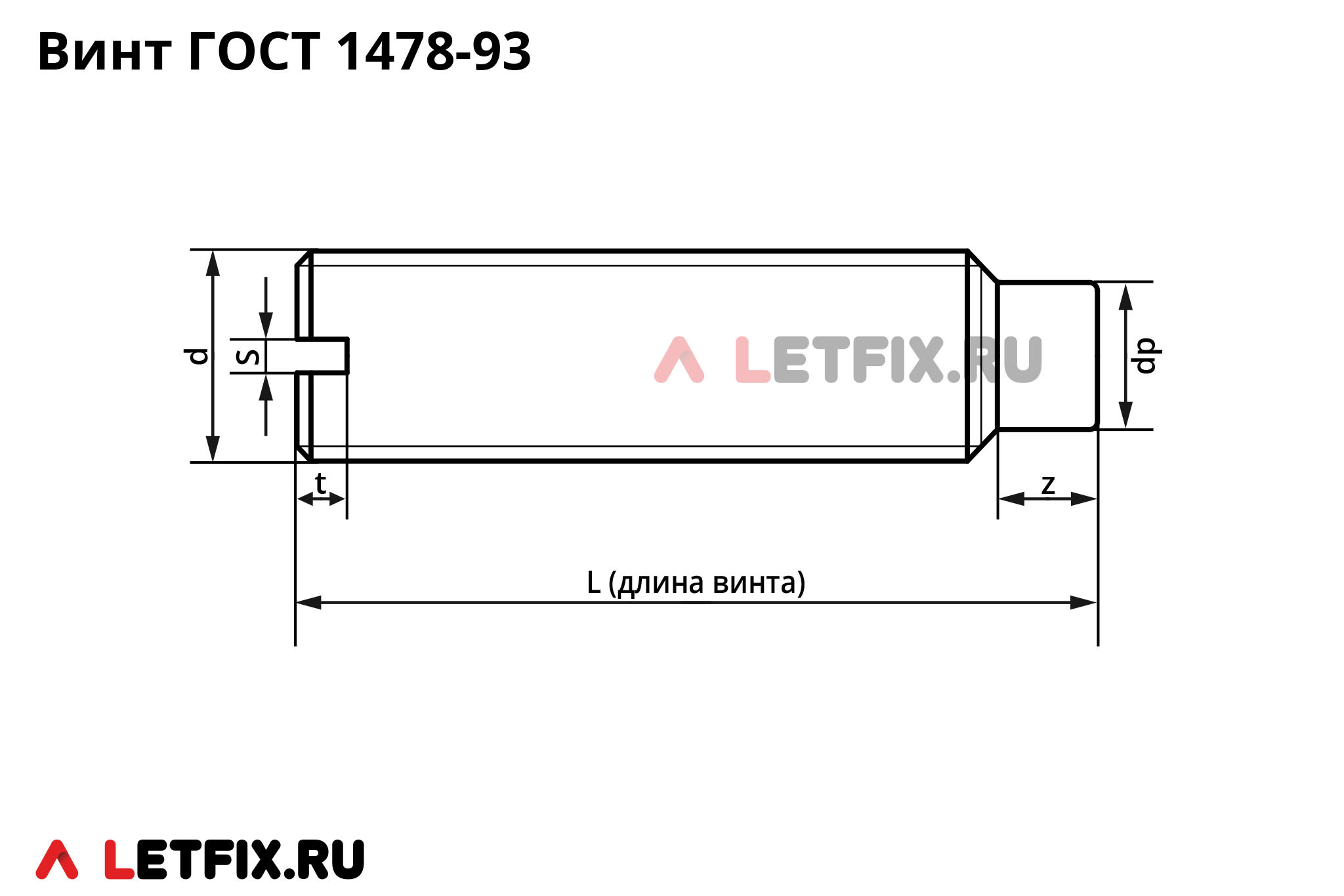

| Размер резьбы | Шаг резьбы | dp, диаметр цапфы, мм | z, длина цапфы, мм | S, номин. размер ключа** | t мин., мм** | ||
|---|---|---|---|---|---|---|---|
| мин. | макс.** | мин.** | макс. | ||||
| М1,6 | 0,35 | 0,55 | 0,8 | 0,8 | 1,05 | 0,25 | 0,56 |
| М2 | 0,4 | 0,75 | 1 | 1 | 1,25 | 0,25 | 0,64 |
| М2,5 | 0,45 | 1,25 | 1,5 | 1,25 | 1,5 | 0,4 | 0,72 |
| М3 | 0,5 | 1,75 | 2 | 1,5 | 1,75 | 0,4 | 0,8 |
| М3,5* | 0,6 | 1,95 | 2,2 | 1,75 | 2 | 0,5 | 0,96 |
| М4 | 0,7 | 2,25 | 2,5 | 2 | 2,25 | 0,6 | 1,12 |
| М5 | 0,8 | 3,2 | 3,5 | 2,5 | 2,75 | 0,8 | 1,28 |
| М6 | 1 | 3,7 | 4 | 3 | 3,25 | 1 | 1,6 |
| М8 | 1,25 | 5,2 | 5,5 | 4 | 4,3 | 1,2 | 2 |
| М10 | 1,5 | 6,64 | 7 | 5 | 5,3 | 1,6 | 2,4 |
| М12 | 1,75 | 8,14 | 8,5 | 6 | 6,3 | 2 | 2,8 |
* — размер применять не рекомендуется
** — номинальный размер
Материалы и покрытие винтов ГОСТ 1478-93
Материалы: углеродистая сталь, нержавеющая сталь А1, А2 и А4, латунь.
Винты ГОСТ 1478 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ 1478-93 в стандартах DIN и ISO
Аналоги установочного винта ГОСТ 1478 в стандартах DIN:
— DIN 417. DIN 417 — аналог ГОСТ 1478 93.
Аналоги винта ГОСТ 1478-93 в стандартах ISO:
— ISO 7435. Стандарт соответствует ГОСТ 1478 с исключениями. В стандарте ИСО 7435 присутствуют укороченные цилиндрические концы у винтов малой длины. Также Есть отличия по допустимым длинам и диаметрам цапф.
