ГОСТ Р ИСО 4026-2013 — винт установочный с плоским концом и внутренним шестигранником
ГОСТ Р ИСО 4026-2013 – винт установочный с плоским концом и внутренним шестигранником под ключ (стопорный винт). Винт затягивается внутренним шестигранником и не имеет выступающей головки. Используется при проведении сборочных работ в машиностроении, приборостроении, станкостроении, на электротехнических производствах, а также в других промышленных производственных отраслях.
Стандарт ГОСТ Р ИСО 4026-2013 для установочных винтов с плоским концом и внутренним шестигранником регламентирует винты с размерами резьбы от М1,6 до М24 включительно. Класс точности – А.
Является аналогом винтов по стандартам DIN 913, ГОСТ 11074-93 и ISO 4026.

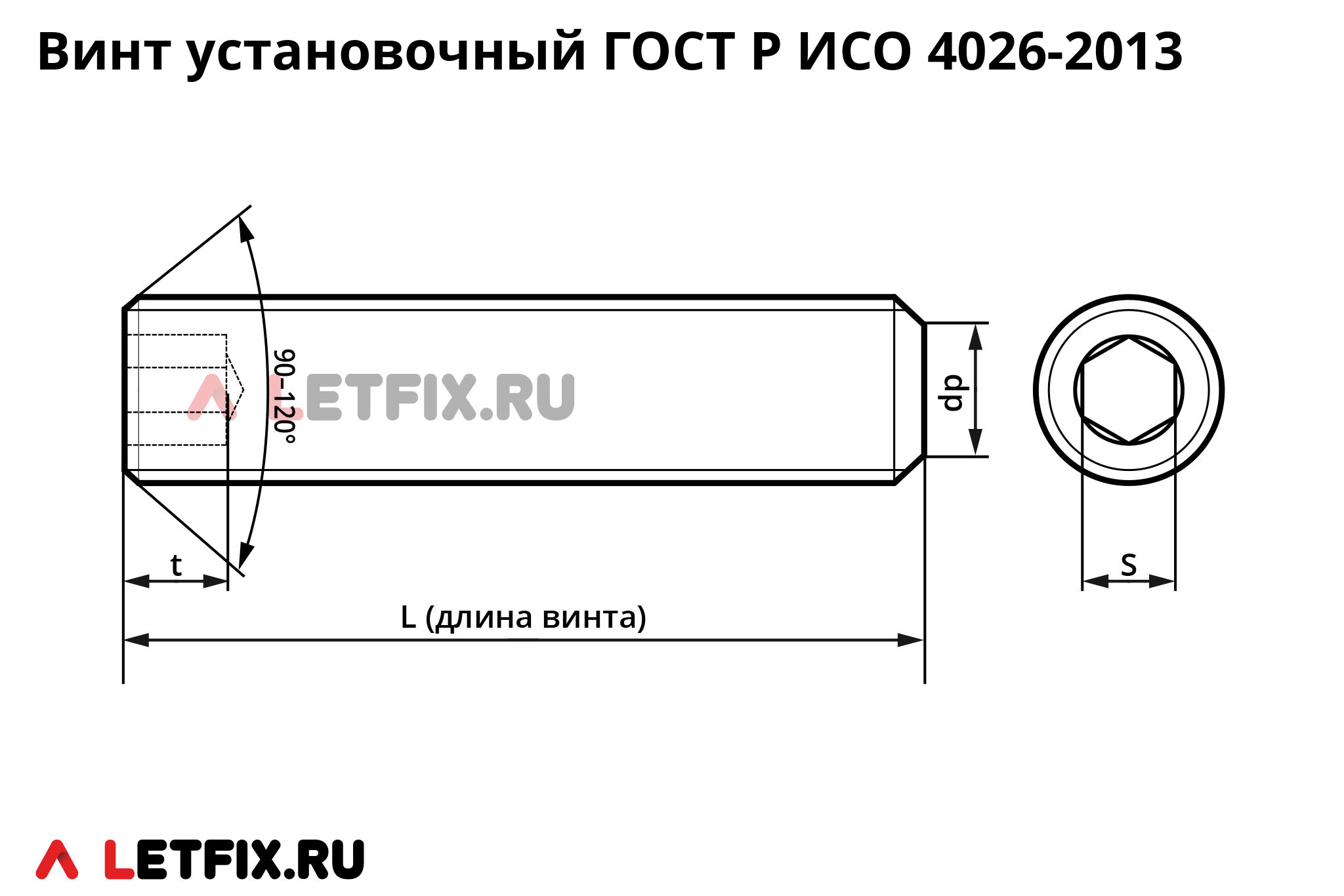

Основные размеры установочных винтов ГОСТ Р ИСО 4026-2013
| Размер резьбы | Шаг резьбы, в мм | dp, диаметр плоского конца, в мм | S, размер ключа SW, в мм | t мин., в мм | |
|---|---|---|---|---|---|
| мин. | макс. | ||||
| М1,6 | 0,35 | 0,55 | 0,8 | 0,7 | 0,7÷1,5 |
| М2 | 0,4 | 0,75 | 1 | 0,9 | 0,8÷1,7 |
| М2,5 | 0,45 | 1,25 | 1,5 | 1,3 | 1,2÷2 |
| М3 | 0,5 | 1,75 | 2 | 1,5 | 1,2÷2 |
| М4 | 0,7 | 2,25 | 2,5 | 2 | 1,5÷2,5 |
| М5 | 0,8 | 3,2 | 3,5 | 2,5 | 2÷3 |
| М6 | 1 | 3,7 | 4 | 3 | 2÷3,5 |
| М8 | 1,25 | 5,2 | 5,5 | 4 | 3÷5 |
| М10 | 1,5 | 6,64 | 7 | 5 | 4÷6 |
| М12 | 1,75 | 8,14 | 8,5 | 6 | 4,8÷8 |
| М16 | 2 | 11,57 | 12 | 8 | 6,4÷10 |
| М20 | 2,5 | 14,57 | 15 | 10 | 8÷12 |
| М24 | 3 | 17,57 | 18 | 12 | 10÷15 |
Материалы и покрытие винтов ГОСТ Р ИСО 4026-2013

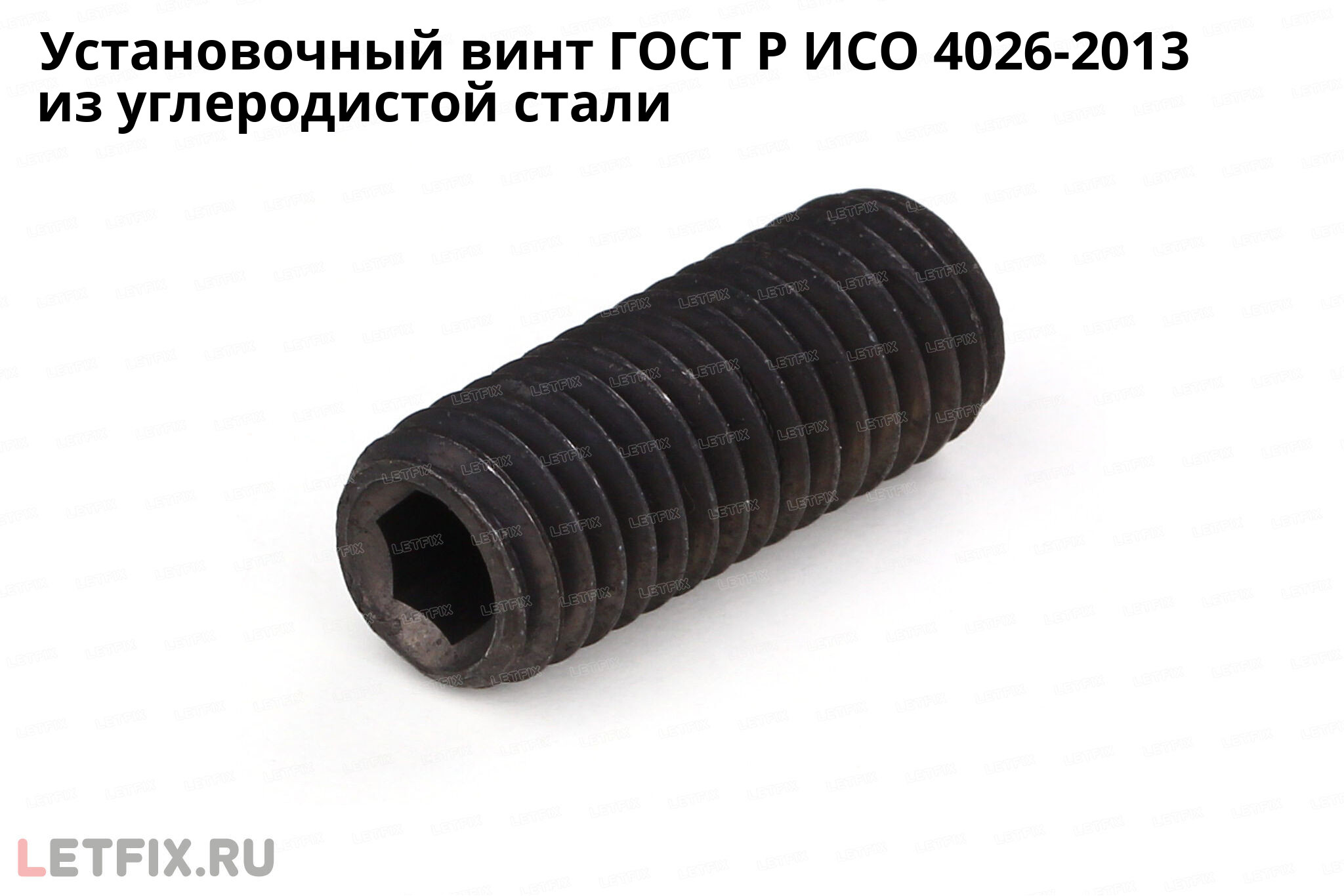

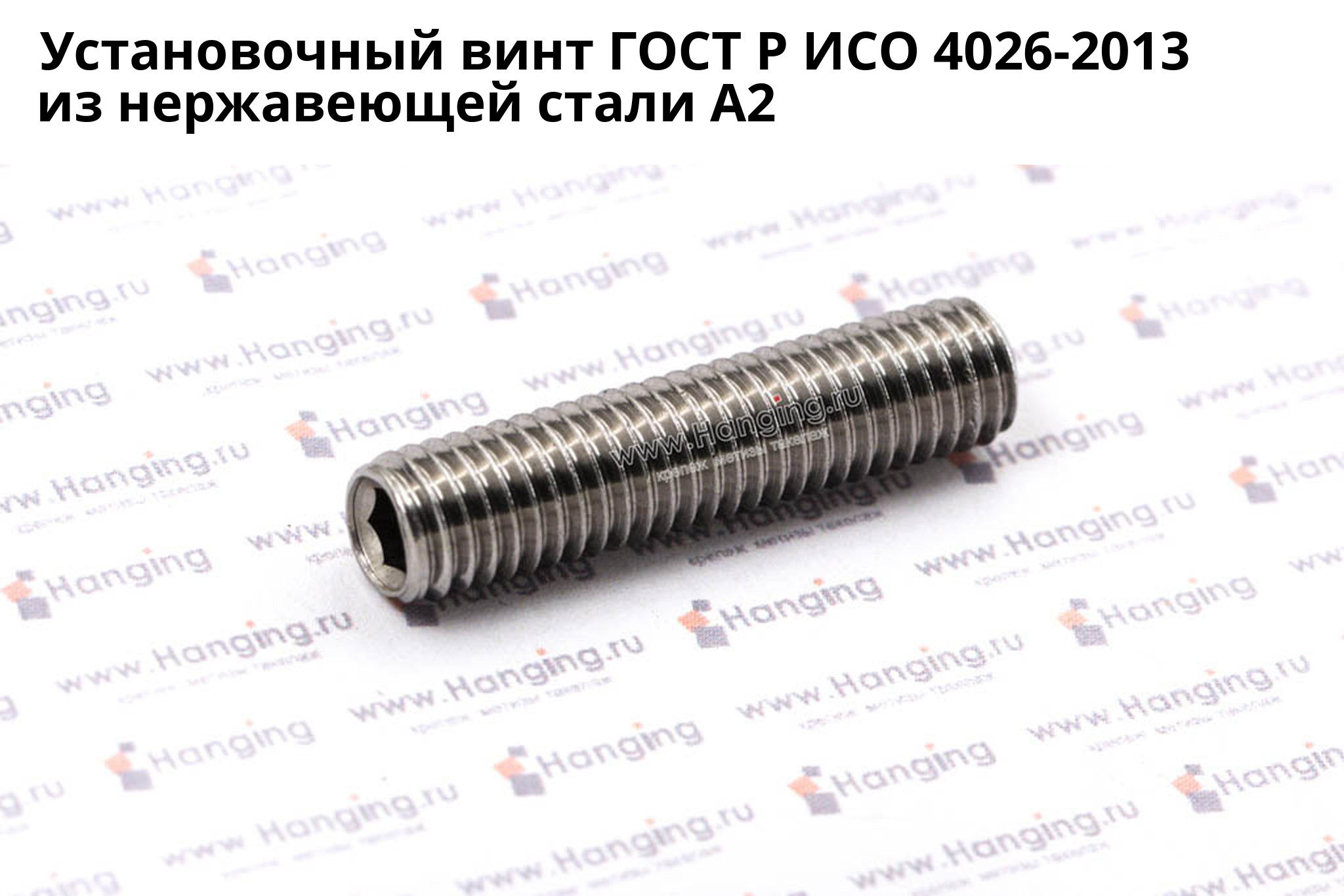

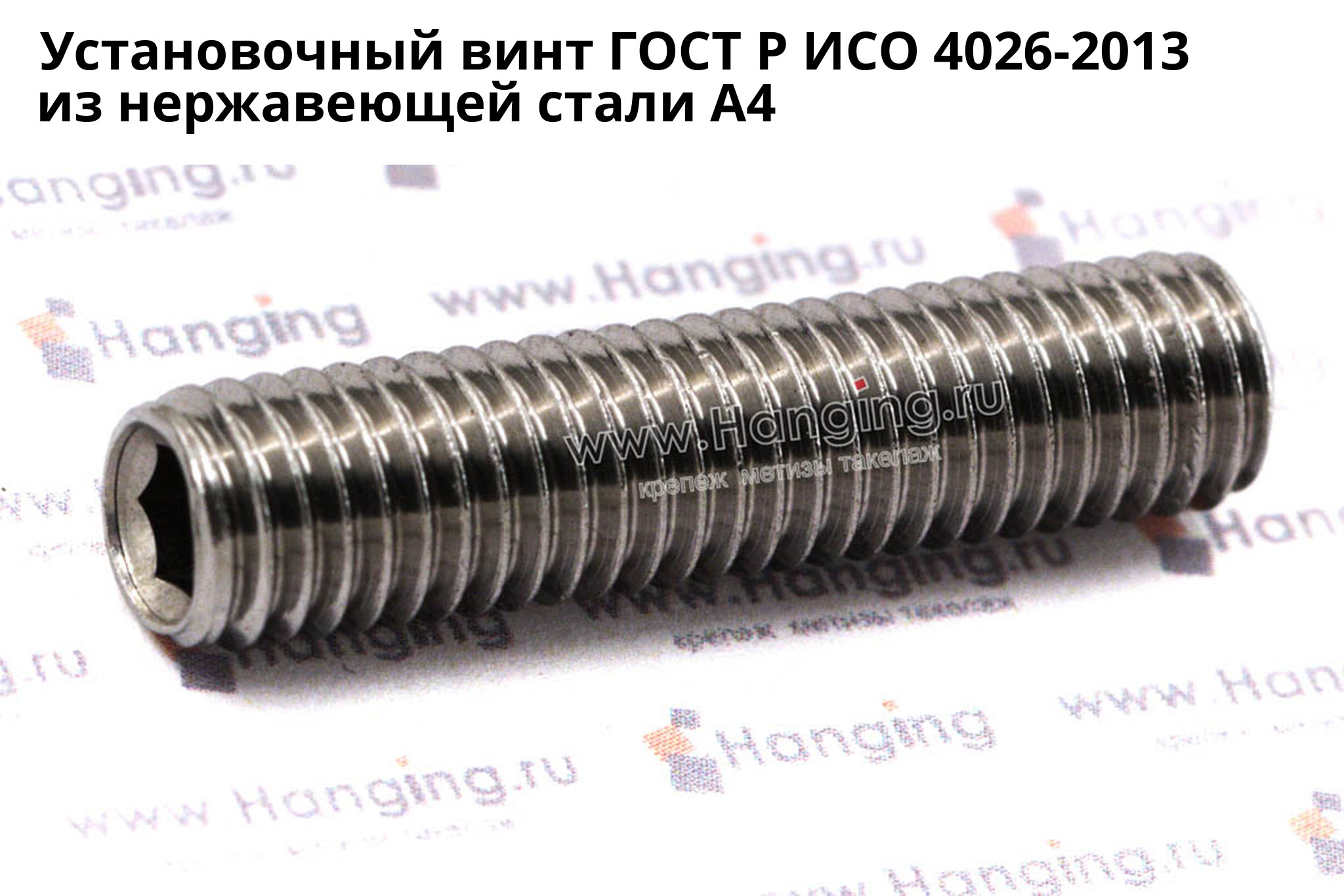

Материалы: углеродистая сталь, нержавеющая сталь, латунь.

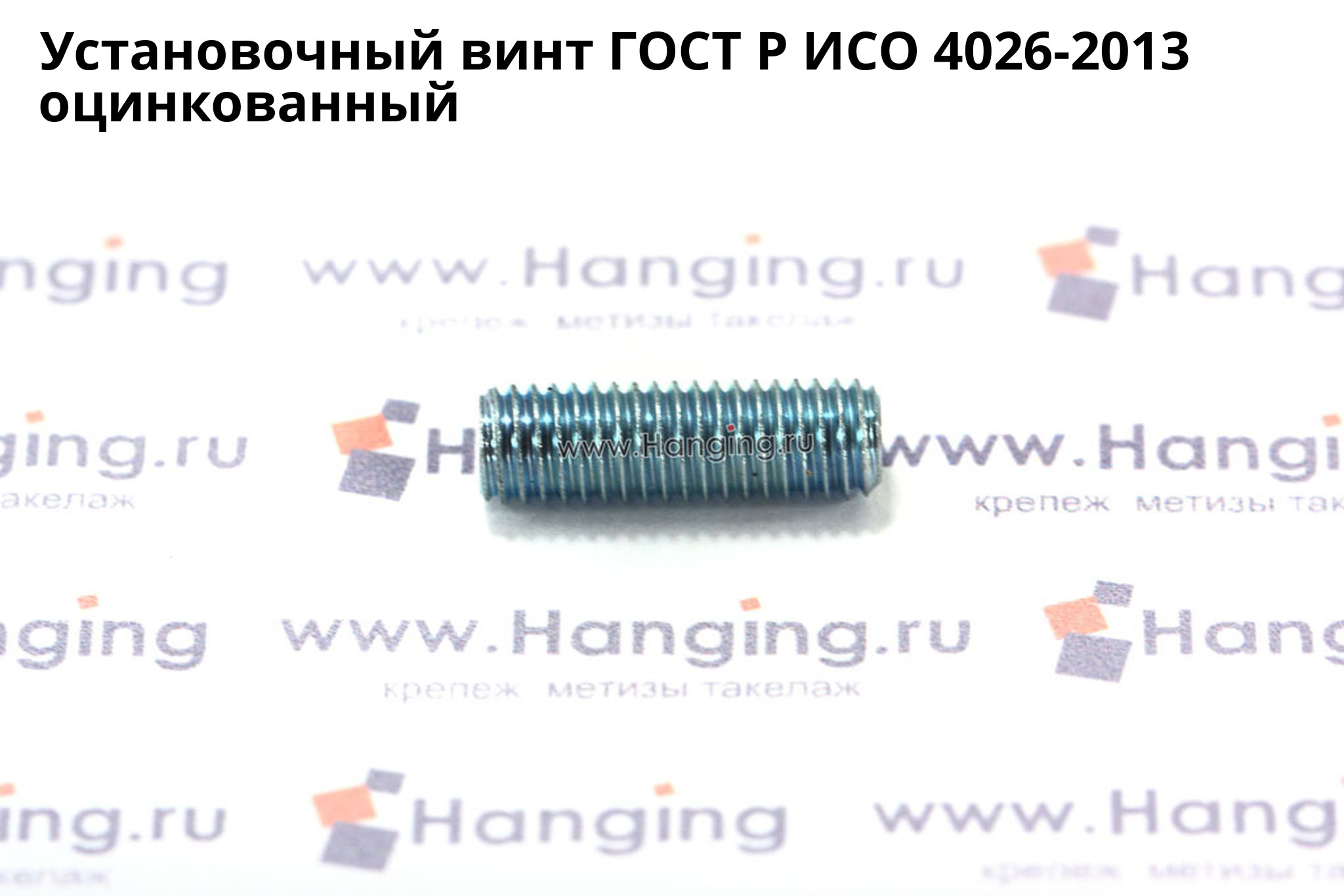

Винты ГОСТ Р ИСО 4026-2013 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ Р ИСО 4026-2013 в стандартах ГОСТ, DIN и ISO
Аналоги винта ГОСТ Р ИСО 4026-2013 в стандартах ГОСТ:
– ГОСТ 11074-93. Винты ГОСТ 11074-93 по типу соответствуют винтам ГОСТ Р ИСО 4026-2013: внутренний шестигранник и плоский конец. Но стандарт ГОСТ 11074-93 регламентирует классы точности А и В, тогда как ГОСТ Р ИСО 4026-2013 задаёт только класс точности А. Диапазон резьбы у обоих стандартов – от М1,6 до М24 включительно.
Аналоги винта ГОСТ Р ИСО 4026-2013 в стандартах DIN:
– DIN 913. Винты DIN 913 по типу соответствуют винтам ГОСТ Р ИСО 4026-2013: внутренний шестигранник и плоский конец. Но стандарт DIN 913 дополнительно задаёт размеры М1,4, М1,8, М14, М18 и М22, которых нет в ГОСТ Р ИСО 4026-2013. ГОСТ Р ИСО 4026-2013 регламентирует винты с размерами резьбы от М1,6 до М24 включительно и класс точности А.
Аналоги винта ГОСТ Р ИСО 4026-2013 в стандартах ISO:
– ISO 4026. Винты ISO 4026 являются точным аналогом винтов ГОСТ Р ИСО 4026-2013: тот же тип, класс точности А и размеры резьбы от М1,6 до М24 включительно. ГОСТ Р ИСО 4026-2013 идентичен ISO 4026:2003.
