ГОСТ 11074-93. Винт установочный с внутренним шестигранником.
ГОСТ 11074-93 — винт установочный с полной метрической резьбой, с внутренним шестигранником под ключ. Винт ГОСТ 11074-93 применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

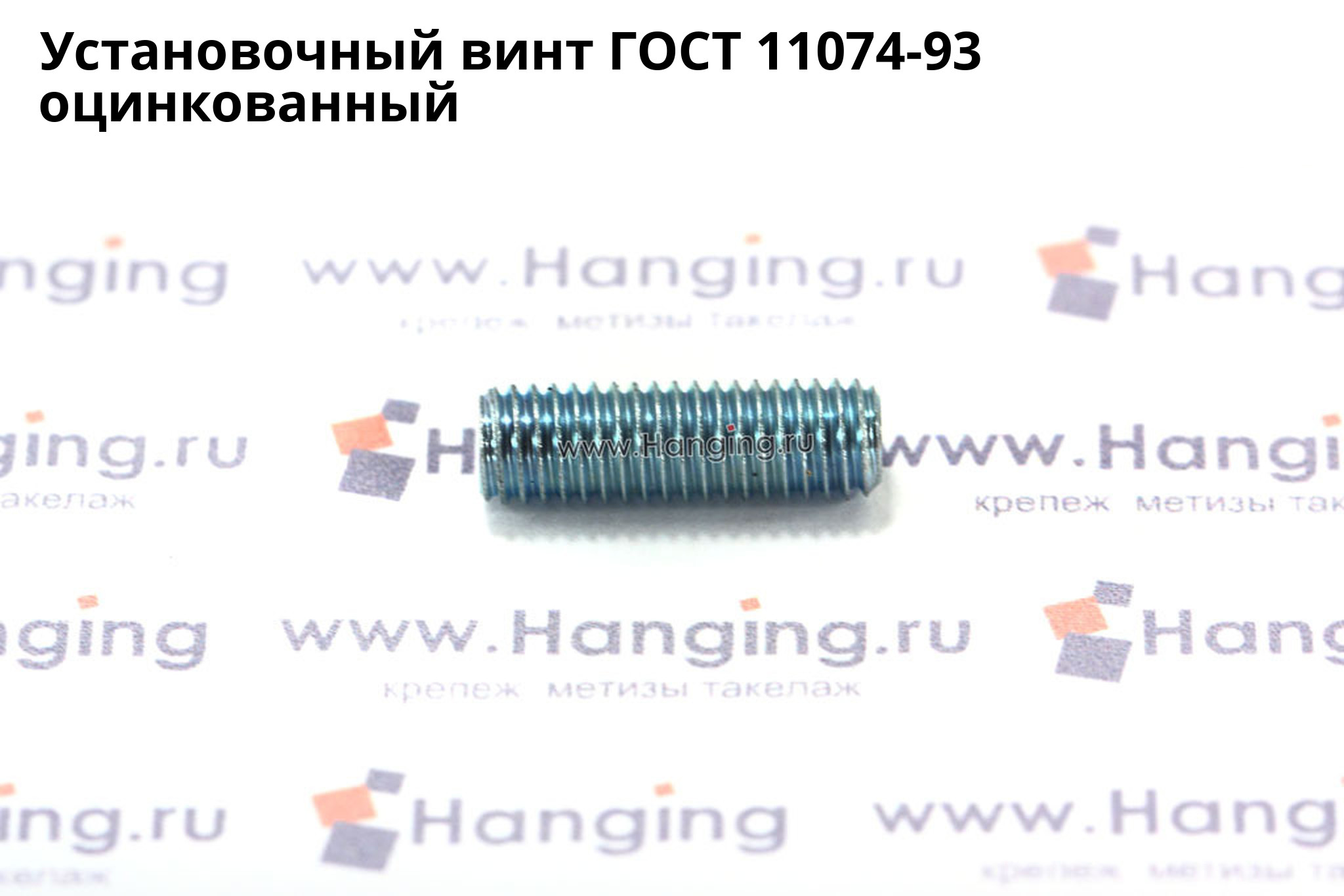

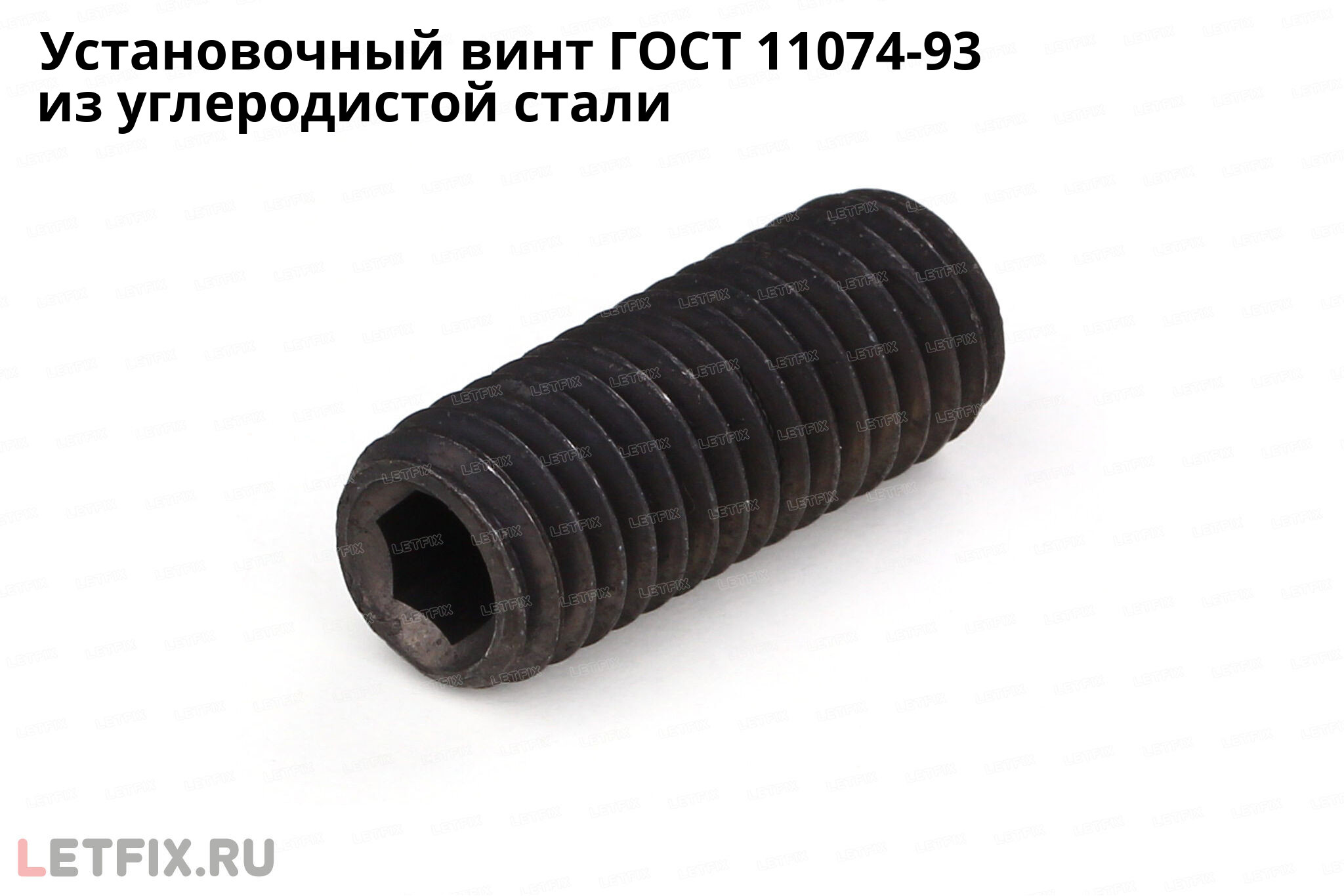

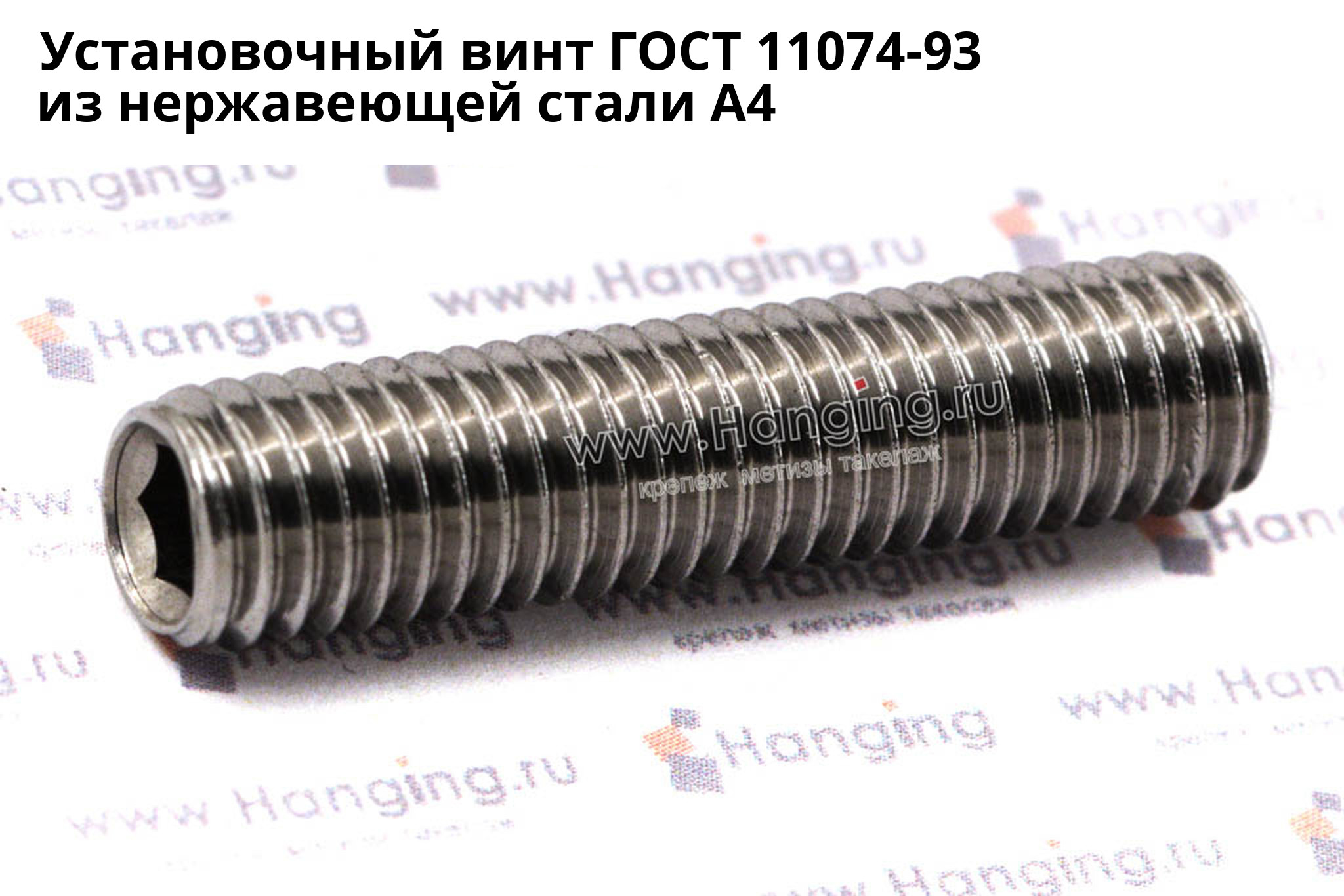

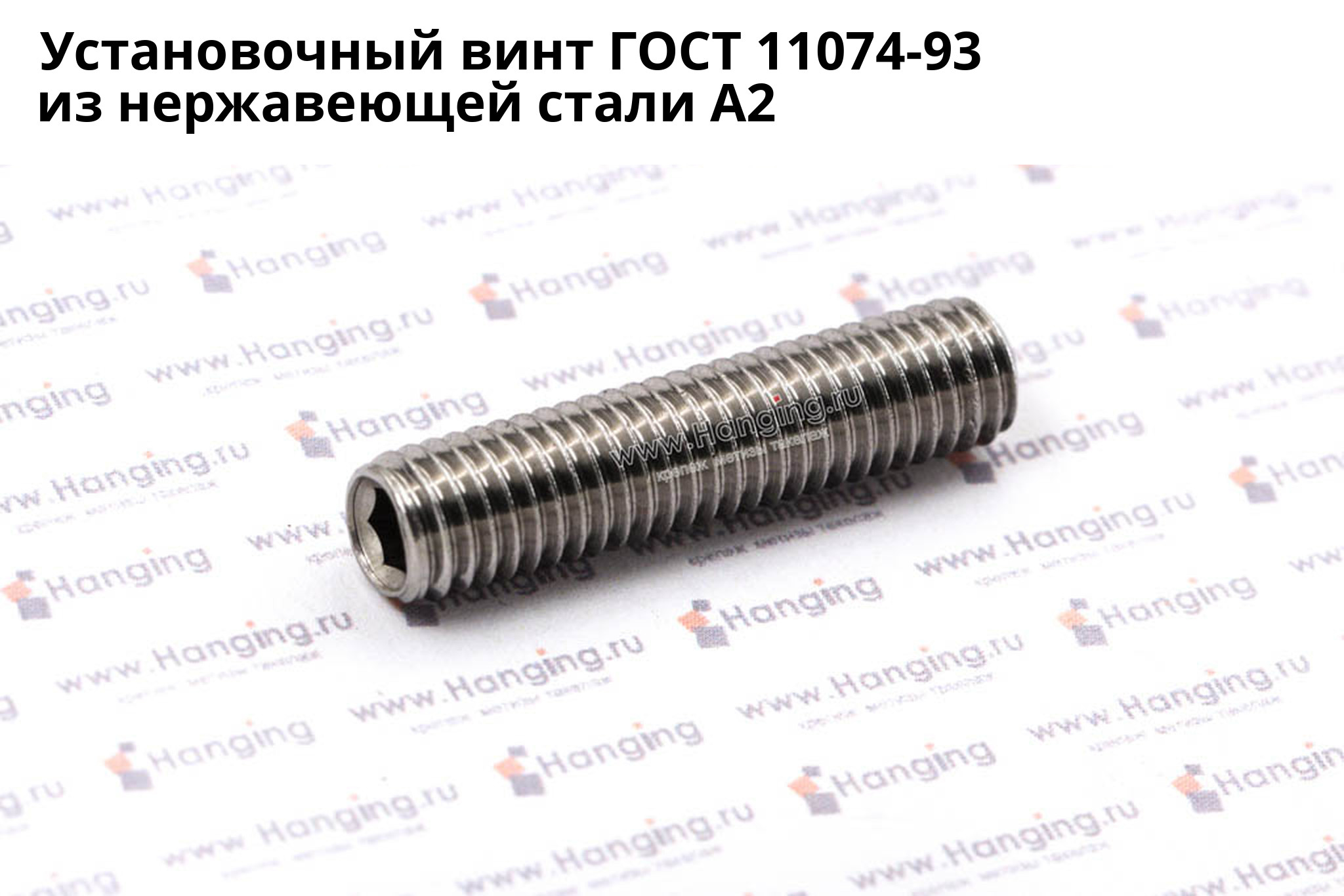

Винт ГОСТ 11074 93 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Соответствует DIN 913 и ISO 4026.

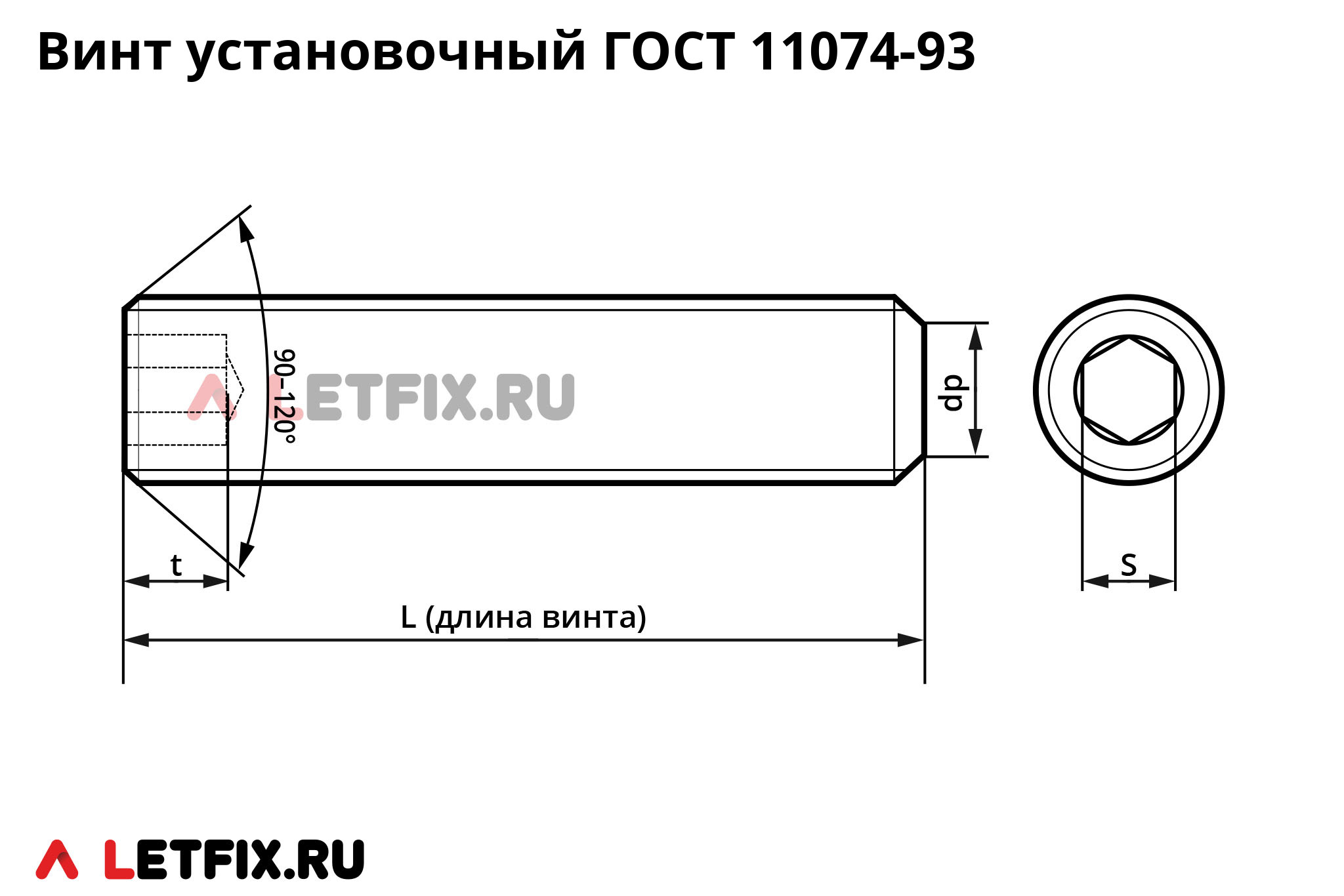

Ниже приведены основные размеры и характеристики винтов ГОСТ 11074-93.
| Размер резьбы | d1 | t | e | s |
|---|---|---|---|---|
| М2 | 1 | 0,8 | 1,003 | 0,9 |
| М2,5 | 1,5 | 1,2 | 1,427 | 1,3 |
| М3 | 2 | 1,2 | 1,73 | 1,5 |
| М4 | 2,5 | 1,5 | 2,3 | 2 |
| М5 | 3,5 | 2 | 2,87 | 2,5 |
| М6 | 4 | 2 | 3,44 | 3 |
| М8 | 5,5 | 3 | 4,58 | 4 |
| М10 | 7 | 4 | 5,72 | 5 |
| М12 | 8,5 | 4,8 | 6,86 | 6 |
| М14 | 10 | 5,6 | 6,86 | 6 |
| М16 | 12 | 6,4 | 9,15 | 8 |
| М20 | 15 | 8 | 11,43 | 10 |
| М24 | 18 | 10 | 13,72 | 12 |
