ГОСТ 15526-70 — гайки шестигранные класса точности C
ГОСТ 15526-70 — гайки шестигранные класса точности С для сборочных работ. Применяются в различных производственных и строительных отраслях.
Стандарт ГОСТ 15526 70 для шестигранных гаек регламентирует изделия класса точности C для размеров резьбы от М3 до М48 включительно.
Стандарт ГОСТ 15526-70 действовал до 01.01.2017 и был замещён стандартом ГОСТ ISO 4034-2014.

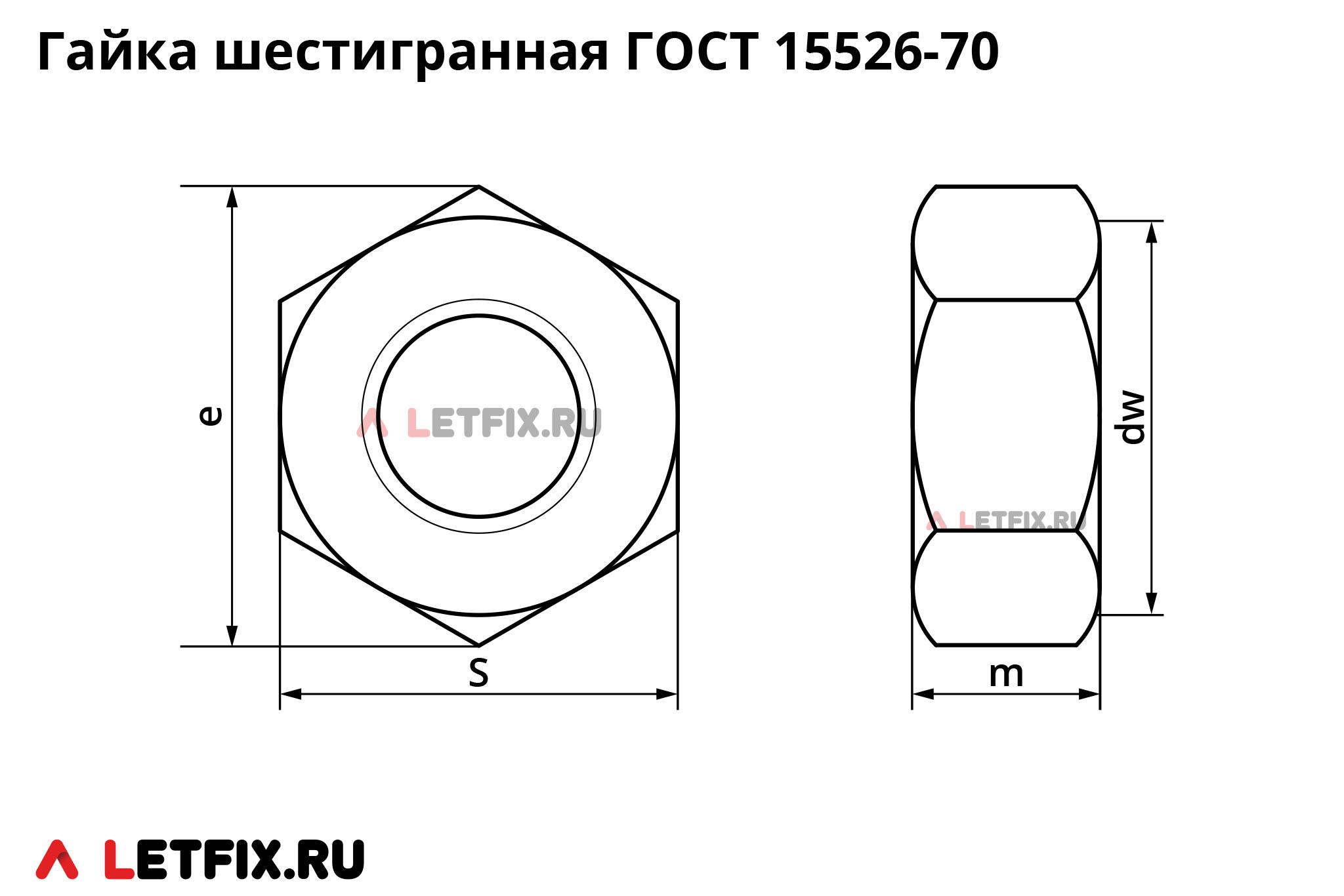

| Размер резьбы | Шаг резьбы | m, номин. высота гайки, в мм | dw мин., в мм | e, мин. диаметр описанной окружности, в мм | S, номин. размер ключа, в мм |
|---|---|---|---|---|---|
| М3 | 0,5 | 3,4 | 5 | 5,9 | 5,5 |
| М4 | 0,7 | 4,4 | 6,3 | 7,5 | 7 |
| М5 | 0,8 | 5,6 | 7,2 | 8,6 | 8 |
| М6 | 1 | 6,1 | 9 | 10,9 | 10 |
| М8 | 1,25 | 7,9 | 11,7 | 14,2 | 13 |
| М10 | 1,5 | 9,5 | 14,5 | 17,6 | 16 |
| М10** | 1,5 | 9,5 | 15,5 | 18,7 | 17 |
| М12 | 1,75 | 12,2 | 16,5 | 19,9 | 18 |
| М12** | 1,75 | 12,2 | 17,2 | 20,9 | 19 |
| М14* | 2 | 13,9 | 19,2 | 22,8 | 21 |
| М14** | 2 | 13,9 | 20,1 | 23,9 | 22 |
| М16 | 2 | 15,9 | 22 | 26,2 | 24 |
| М18* | 2,5 | 17,3 | 24,8 | 29,6 | 27 |
| М20 | 2,5 | 18,7 | 27,7 | 33 | 30 |
| М22** | 2,5 | 18,7 | 29,5 | 35 | 32 |
| М22* | 2,5 | 20,5 | 31,4 | 37,3 | 34 |
| М24 | 3 | 22,3 | 33,2 | 39,6 | 36 |
| М27* | 3 | 24,35 | 38 | 45,2 | 41 |
| М30 | 3,5 | 26,4 | 42,7 | 50,9 | 46 |
| М36 | 4 | 31,5 | 51,1 | 60,8 | 55 |
| М42 | 4,5 | 34,9 | 59,9 | 71,3 | 65 |
| М48 | 5 | 38,9 | 69,4 | 82,6 | 75 |
* — размер применять не рекомендуется.
** — дополнительные размеры гаек по Приложению 1 ГОСТ 15526-70. Размеры М14 и М22 применять не рекомендуется.
Материалы и покрытие гаек ГОСТ 15526-70
Материалы: углеродистая сталь, нержавеющая сталь, латунь, полиамид.
Шестигранные гайки ГОСТ 15526 70 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, горячего и электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и других видов покрытий.
Аналоги шестигранных гаек 15526-70 в стандартах ГОСТ, DIN и ISO
Аналоги шестигранных гаек ГОСТ 15526-70 в стандартах ГОСТ:
— ГОСТ ISO 4034-2014. Стандарт по исполнению гаек соответствует ГОСТ 15526, но ГОСТ ИСО 4034 регламентированы гайки с размерами резьбы от М5 до М64 включительно.
Аналоги гаек ГОСТ 15526-70 в стандартах DIN:
— DIN 555. Стандарт по исполнению соответствует ГОСТ 15526, но в стандарте DIN 555 гайки ниже. Стандарт DIN 555 регламентирует гайки с размерами резьбы от М5 до М100 включительно.
— DIN 972. Стандарт DIN 972 по испольнению гаек соответствует ГОСТ 15526. В стандарте DIN 972 регламентированы гайки для размера резьбы до М39 включительно.
— DIN 34814. Стандарт для шестигранных гаек из полиамида (пластмассы), по исполнению соответствующий гайкам ГОСТ 15526-70. DIN 34814 регламентирует пластмассовые гайки с размерами резьбы от М3 до М16 включительно.
Аналоги гаек ГОСТ 15526 70 в стандартах ISO:
— ISO 4034. Стандарт по исполнению гаек соответствует ГОСТ 15526, но ISO 4034 регламентированы гайки с резьбой от М5 до М64 включительно.
