DIN 972 — шестигранные гайки класса точности C
DIN 972 — гайки шестигранные класса точности С с метрической резьбой для различных производственных и строительных отраслей.
Стандарт DIN 972 для шестигранных гаек регламентирует шестигранные гайки точности C для размеров резьбы от М5 до М39 включительно.
Стандарт был введен в 1983-м году, как стандарт для шестигранных гаек, аналогичных DIN 555, но приближенных к размерам стандарта ISO 4034. В октябре 1987-го года был замещён стандартом DIN ISO 4034, затем DIN EN 24034, а в итоге, в 2001-м, стандартом стандартом DIN EN ISO 4034, который действует в настоящее время и является точным аналогом станадта ISO 4034 и ГОСТ ISO 4034-2014.

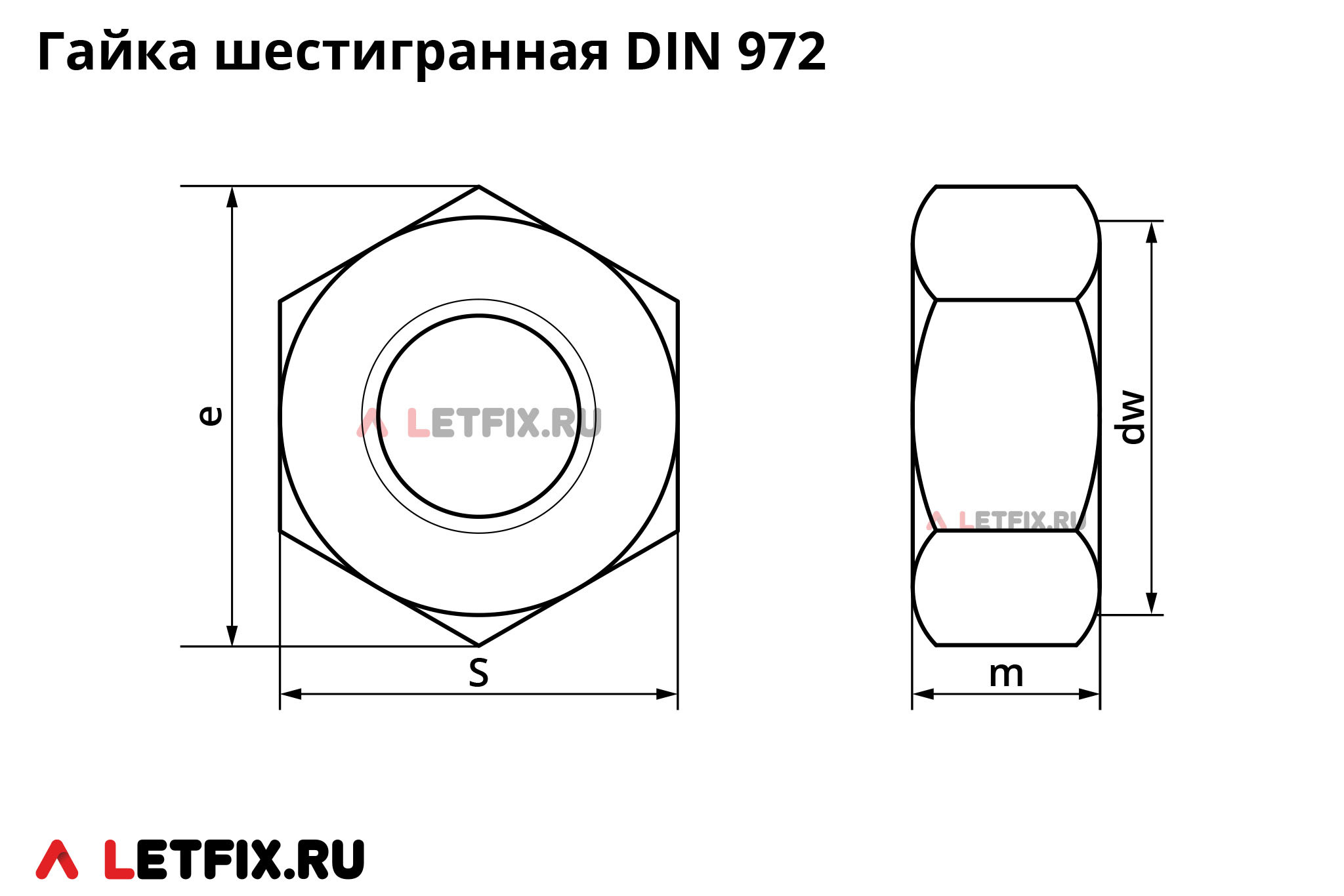

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | dw мин., в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | ||
|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс.* | ||||
| М5 | 0,8 | 4,4 | 5,6 | 6,7 | 8,63 | 7,64 | 8 |
| М6 | 1 | 4,9 | 6,1 | 8,7 | 10,89 | 9,64 | 10 |
| М8 | 1,25 | 6,4 | 7,9 | 11,5 | 14,2 | 12,57 | 13 |
| М10 | 1,5 | 8 | 9,5 | 14,5 | 17,59 | 15,57 | 16 |
| М12 | 1,75 | 10,4 | 12,2 | 16,5 | 19,85 | 17,57 | 18 |
| М14** | 2 | 12,1 | 13,9 | 19,2 | 22,78 | 20,16 | 21 |
| М16 | 2 | 14,1 | 15,9 | 22 | 26,17 | 23,16 | 24 |
| М20 | 2,5 | 16,9 | 19 | 27,7 | 32,95 | 29,16 | 30 |
| М22** | 2,5 | 18,1 | 20,2 | 31,3 | 37,29 | 33 | 34 |
| М24 | 3 | 20,2 | 22,3 | 33,2 | 39,55 | 35 | 36 |
| М27** | 3 | 22,5 | 24,6 | 38 | 45,2 | 40 | 41 |
| М30 | 3,5 | 24,3 | 26,4 | 42,7 | 50,85 | 45 | 46 |
| М33** | 3,5 | 27,4 | 29,5 | 46,5 | 55,37 | 49 | 50 |
| М36 | 4 | 29,4 | 31,5 | 51,1 | 60,79 | 53,8 | 55 |
| М39** | 4 | 31,8 | 33,3 | 55,9 | 66,44 | 58,8 | 60 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие гаек DIN 972
Материалы: углеродистая сталь, нержавеющая сталь, латунь, полиамид.
Шестигранные гайки DIN 972 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, горячего и электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и других видов покрытий.
Аналоги шестигранных гаек DIN 972 в стандартах ГОСТ, ISO и DIN
Аналоги шестигранных гаек DIN 972 в стандартах ГОСТ:
— ГОСТ ISO 4034-2014. Стандарт по исполнению соответствует DIN 972, но стандарт ГОСТ ISO 4034 регламентирует гайки до размера резьбы М64 включительно.
— ГОСТ 15526-70. Стандарт по исполнению гаек соответствует ДИН 972, но у ГОСТ 15526-70 диапазон размеров резьбы гаек — от М3 до М48 включительно. У отечественного стандарта присутствуют гайки М10, М12, М14 и М22 с двумя видами размеров ключей и диаметров описанной окружности.
Аналоги гаек DIN 972 в стандартах ISO:
— ISO 4034. Стандарт по исполнению соответствует DIN 972, но стандарт ISO 4034 регламентирует гайки до размера резьбы М64 включительно.
Аналоги гаек DIN 972 в стандартах DIN:
— DIN 555. Стандарт по исполнению соответствует DIN 555, но стандарт DIN 972 в 1983 году был опубликован, как стандарт для гаек, класса точности C, модифицированный для приближения размеров гаек к международному стандарту ISO 4034, соответственно в стандарте DIN 555 гайки ниже. Стандарт DIN 555 регламентирует гайки для размера резьбы до М100 включительно.
— DIN 34814. Стандарт для шестигранных гаек из полиамида (пластмассы), по исполнению соответствующий гайкам DIN 972, регламентирующий пластмассовые гайки с размерами резьбы от М3 до М16 включительно.
