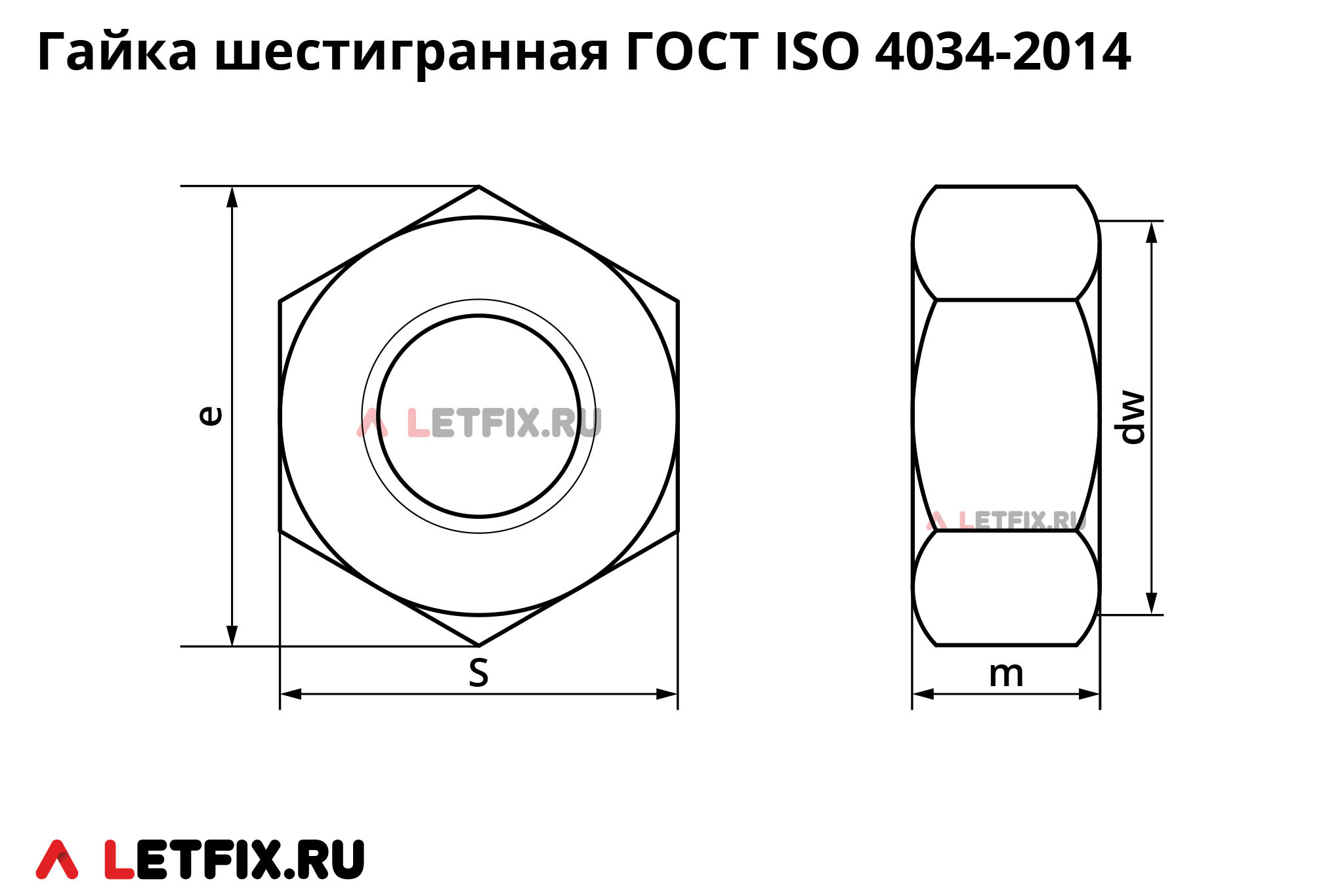

ГОСТ ISO 4034-2014. Гайки шестигранные класса точности C.
| Размер резьбы | Шаг резьбы (стандартный, он же — крупный) | S (размер ключа) | e (мин. ширина гайки) | m (макс. высота гайки) |
|---|---|---|---|---|
| М5 | 0,8 | 8 | 8,63 | 5,6 |
| М6 | 1 | 10 | 10,89 | 6,4 |
| М8 | 1,25 | 13 | 14,2 | 7,9 |
| М10 | 1,5 | 16 | 17,59 | 9,5 |
| М12 | 1,75 | 18 | 19,85 | 12,2 |
| М14 | 2 | 21 | 22,78 | 13,9 |
| М16 | 2 | 24 | 26,17 | 15,9 |
| М18 | 2,5 | 27 | 29,56 | 16,9 |
| М20 | 2,5 | 30 | 32,95 | 19 |
| М22 | 2,5 | 34 | 37,29 | 20,2 |
| М24 | 3 | 36 | 39,55 | 22,3 |
| М27 | 3 | 41 | 45,2 | 24,7 |
| М30 | 3,5 | 46 | 50,85 | 26,4 |
| М33 | 3,5 | 50 | 55,37 | 29,5 |
| М36 | 4 | 55 | 60,79 | 31,9 |
| М39 | 4 | 60 | 66,44 | 34,3 |
| М42 | 4,5 | 65 | 71,3 | 34,9 |
| М45 | 4,5 | 70 | 76,95 | 36,9 |
| М48 | 5 | 75 | 82,6 | 38,9 |
| М52 | 5 | 80 | 88,25 | 42,9 |
| М56 | 5,5 | 85 | 93,56 | 45,9 |
| М60 | 6 | 90 | 99,21 | 48,9 |
| М64 | 6 | 95 | 104,86 | 52,4 |
ГОСТ ISO 4034-2014 — шестигранная гайка с метрической резьбой класса точности С. Стандарт введён взамен ГОСТ 15526-70 1 января 2017 года.
Гайки по стандарту ГОСТ ИСО 4034-2014 используются совместно с болтами, шпильками и винтами во множестве промышленных и производственных отраслей.
Могут быть выполнены из углеродистой стали, нержавеющей стали А2 и А4.
Стандарт регламентирует гайки с размером резьбы от М5 до М64.
Аналоги и соответствие другим стандартам
Точным аналогом стандарта ГОСТ ISO 4034-2014 является стандарт ISO 4034.
Для проектирования и производства работ рекомендуется использовать гайки по стандарту DIN 934. Они имеют класс точности A и B, и наиболее распространены в обращении и производстве.
