DIN 34814 — пластиковая шестигранная гайка (из полиамида)
DIN 34814 — гайки шестигранные пластмассовые с метрической резьбой. Применяются в различных производственных отраслях.
Стандарт DIN 3481 для шестигранных гаек из полиамида регламентирует шестигранные гайки точности для размеров резьбы от М3 до М16 включительно.

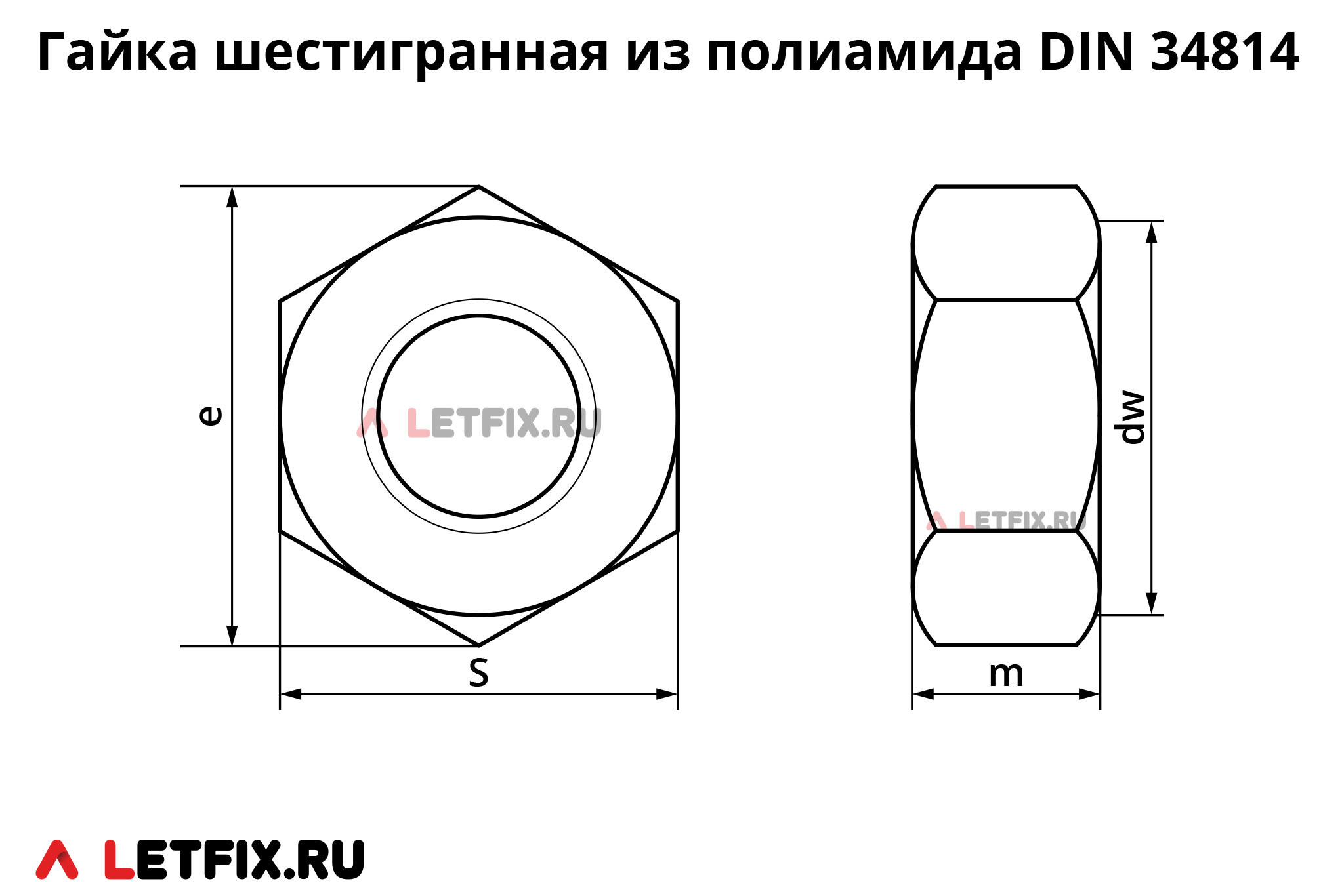

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | dw, не менее, в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | ||
|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс.* | ||||
| М3 | 0,5 | 2,15 | 2,4 | 4,6 | 6,01 | 5,32 | 5,5 |
| М4 | 0,7 | 2,9 | 3,2 | 5,9 | 7,66 | 6,78 | 7 |
| М5 | 0,8 | 4,4 | 4,7 | 6,9 | 8,79 | 7,78 | 8 |
| М6 | 1,0 | 4,9 | 5,2 | 8,9 | 11,05 | 9,78 | 10 |
| М8 | 1,25 | 6,44 | 6,8 | 11,6 | 14,38 | 12,73 | 13 |
| М10 | 1,5 | 8,04 | 8,4 | 14,6 | 17,77 | 15,73 | 16 |
| М12 | 1,75 | 10,37 | 10,8 | 16,6 | 20,03 | 17,73 | 18 |
| М16 | 2,0 | 14,1 | 14,8 | 22,5 | 26,75 | 23,67 | 24 |
* — номинальный размер.
