DIN 555 — гайки шестигранные класса точности C
DIN 555 — гайки шестигранные класса точности С с метрической резьбой. Применяются в различных производственных и строительных отраслях.
Стандарт DIN 555 для шестигранных гаек регламентирует шестигранные гайки точности C для размеров резьбы от М5 до М100 включительно.
Последняя редакция стандарта DIN 555 была опубликована в 1987-м году. Далее, в 1992-м году, стандарт DIN 555 был замещен стандартом DIN EN 24034, затем в 2001-м стандартом DIN EN ISO 4034, который действует в настоящее время и является точным аналогом стандарта ISO 4034 и ГОСТ ISO 4034-2014.

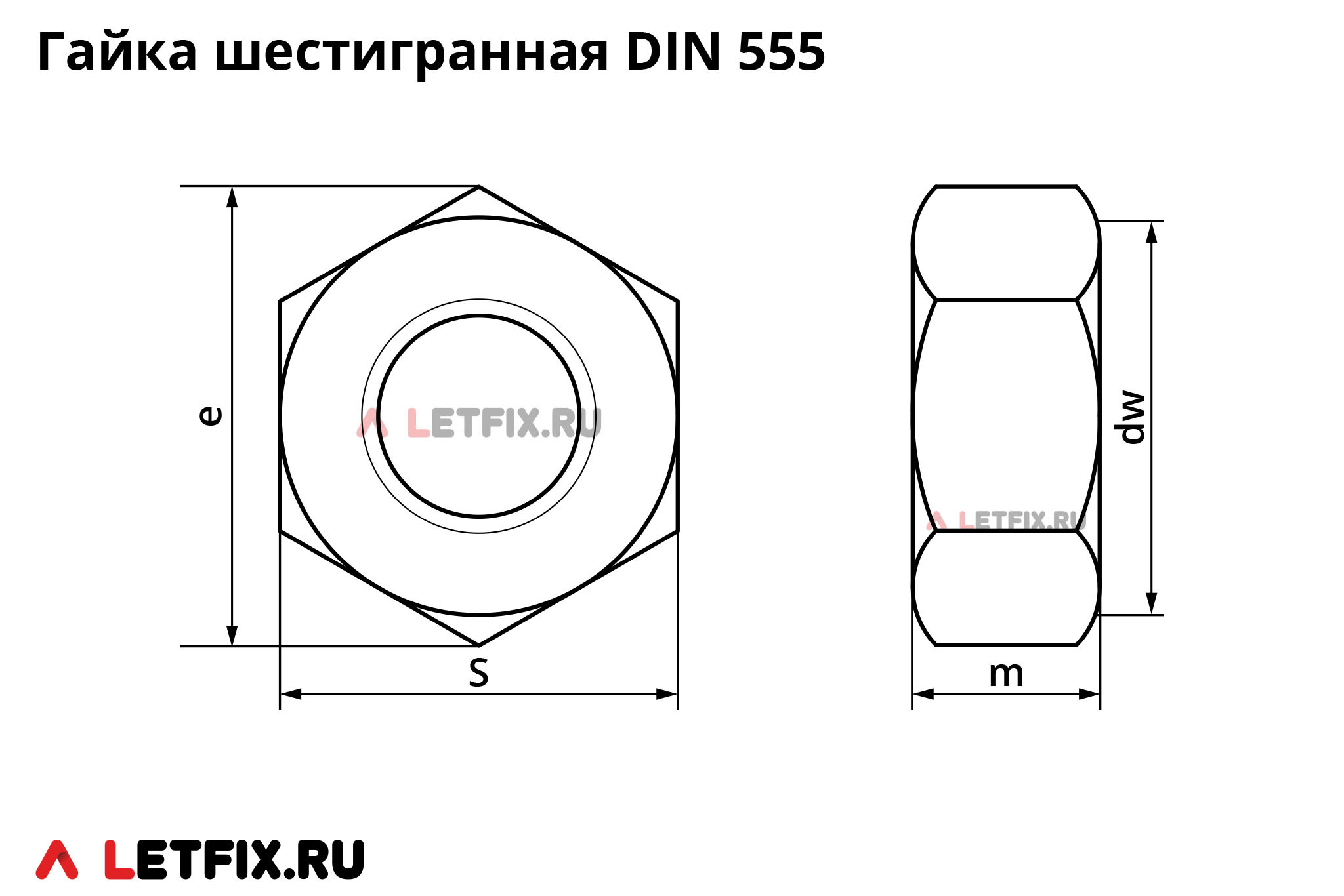

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | dw мин., в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | |||
|---|---|---|---|---|---|---|---|---|
| номин. | мин. | макс. | мин. | макс.* | ||||
| М5 | 0,8 | 4 | 3,4 | 4,6 | 6,7 | 8,63 | 7,64 | 8 |
| М6 | 1 | 5 | 4,4 | 5,6 | 8,7 | 10,89 | 9,64 | 10 |
| М8 | 1,25 | 6,5 | 5,75 | 7,25 | 11,5 | 14,2 | 12,57 | 13 |
| М10 | 1,5 | 8 | 7,25 | 8,75 | 15,5 | 18,72 | 16,57 | 17 |
| М12 | 1,75 | 10 | 9,25 | 10,75 | 17,2 | 20,88 | 18,48 | 19 |
| М16 | 2 | 13 | 12,1 | 13,9 | 22 | 26,17 | 23,16 | 24 |
| М20 | 2,5 | 16 | 15,1 | 16,9 | 27,7 | 32,95 | 29,16 | 30 |
| М22** | 2,5 | 18 | 17,1 | 18,9 | 29,5 | 35,03 | 31 | 32 |
| М24 | 3 | 19 | 17,95 | 20,05 | 33,2 | 39,55 | 35 | 36 |
| М27** | 3 | 22 | 20,95 | 23,05 | 38 | 45,2 | 40 | 41 |
| М30 | 3,5 | 24 | 22,95 | 25,05 | 42,7 | 50,85 | 45 | 46 |
| М33** | 3,5 | 26 | 24,95 | 27,05 | 46,5 | 55,37 | 49 | 50 |
| М36 | 4 | 29 | 27,95 | 30,05 | 51,1 | 60,79 | 53,8 | 55 |
| М39** | 4 | 31 | 29,75 | 32,25 | 55,9 | 66,44 | 58,8 | 60 |
| М42 | 4,5 | 34 | 32,75 | 35,25 | 59,9 | 71,3 | 63,1 | 65 |
| М45** | 4,5 | 36 | 34,75 | 37,25 | 64,7 | 76,95 | 68,1 | 70 |
| М48 | 5 | 38 | 36,75 | 39,25 | 69,4 | 82,6 | 73,1 | 75 |
| М52** | 5 | 42 | 40,75 | 43,25 | 74,2 | 88,25 | 78,1 | 80 |
| М56 | 5,5 | 45 | 43,75 | 46,25 | 78,7 | 93,56 | 82,8 | 85 |
| М60** | 6 | 48 | 46,75 | 49,25 | 83,4 | 99,23 | 87,8 | 90 |
| М64 | 6 | 51 | 49,5 | 52,5 | 88,2 | 104,86 | 92,8 | 95 |
| М72 | 6 | 58 | 56,5 | 59,5 | 97,7 | 116,16 | 102,8 | 105 |
| М80 | 6 | 64 | 62,5 | 65,5 | 107,2 | 127,46 | 112,8 | 115 |
| М90 | 6 | 72 | 70,5 | 73,5 | 121,1 | 144,08 | 127,5 | 130 |
| М100 | 6 | 80 | 78,5 | 81,5 | 135,4 | 161,02 | 142,5 | 145 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие гаек DIN 555
Материалы: углеродистая сталь, нержавеющая сталь, латунь, полиамид.
Шестигранные гайки DIN 555 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения горячего цинкового и цинк-ламельного покрытия.
Аналоги шестигранных гаек DIN 555 в стандартах DIN, ГОСТ и ISO класса точности C
Аналоги шестигранных гаек DIN 555 в стандартах ГОСТ:
— ГОСТ ISO 4034-2014. Стандарт по исполнению соответствует DIN 555, но у ГОСТ ИСО 4034-2014 гайки выше. Стандарт ГОСТ ISO 4034 регламентирует гайки до размера резьбы М64 включительно. У стандарта ГОСТ ISO 4034 гайки М10, М12, М22 и М36 имеют другие размеры ключа.
— ГОСТ 15526-70. Стандарт по исполнению гаек соответствует ДИН 555, но у ГОСТ 15526-70 больше высота гаек, и диапазон размеров резьбы от М3 до М48 включительно. У отечественного стандарта присутствуют гайки М10, М12, М14 и М22 с двумя видами размеров ключей и диаметров описанной окружности.
Аналоги гаек DIN 555 в стандартах ISO:
— ISO 4034. Стандарт по исполнению соответствует DIN 555, но у ISO 4034 гайки выше. Стандарт ISO 4034 регламентирует гайки до размера резьбы М64 включительно. У стандарта ISO 4034 гайки М10, М12, М22 и М36 имеют другие диаметры описанной окружности и размеры ключей.
Аналоги гаек DIN 555 в стандартах DIN:
— DIN 972. Стандарт по исполнению соответствует DIN 555, но стандарт DIN 972 в 1983 году был опубликован, как стандарт для гаек, класса точности C, модифицированный для приближения размеров гаек к международному стандарту ISO 4034, соответственно в стандарте DIN 972 гайки выше. Стандарт DIN 972 регламентирует гайки для размера резьбы до М39 включительно.
— DIN 34814. Стандарт для шестигранных гаек из полиамида (пластмассы), по исполнению соответствующий гайкам DIN 555, регламентирующий аналог на пластиковые гайки DIN 555 с размерами резьбы от М3 до М16 включительно.
