ГОСТ 10607-94 — гайки низкие шестигранные с резьбой больше М48
ГОСТ 10607-94 — шестигранные низкие гайки с большим диаметром резьбы для машиностроения, судостроения, станкостроения и строительно-монтажных работ.
Стандарт ГОСТ 10607 94 регламентирует низкие шестигранные гайки класса точности В для диаметров резьбы свыше 48 мм: от М52 до М150 включительно, как с крупным (стандартным), так и с мелким шагом резьбы.

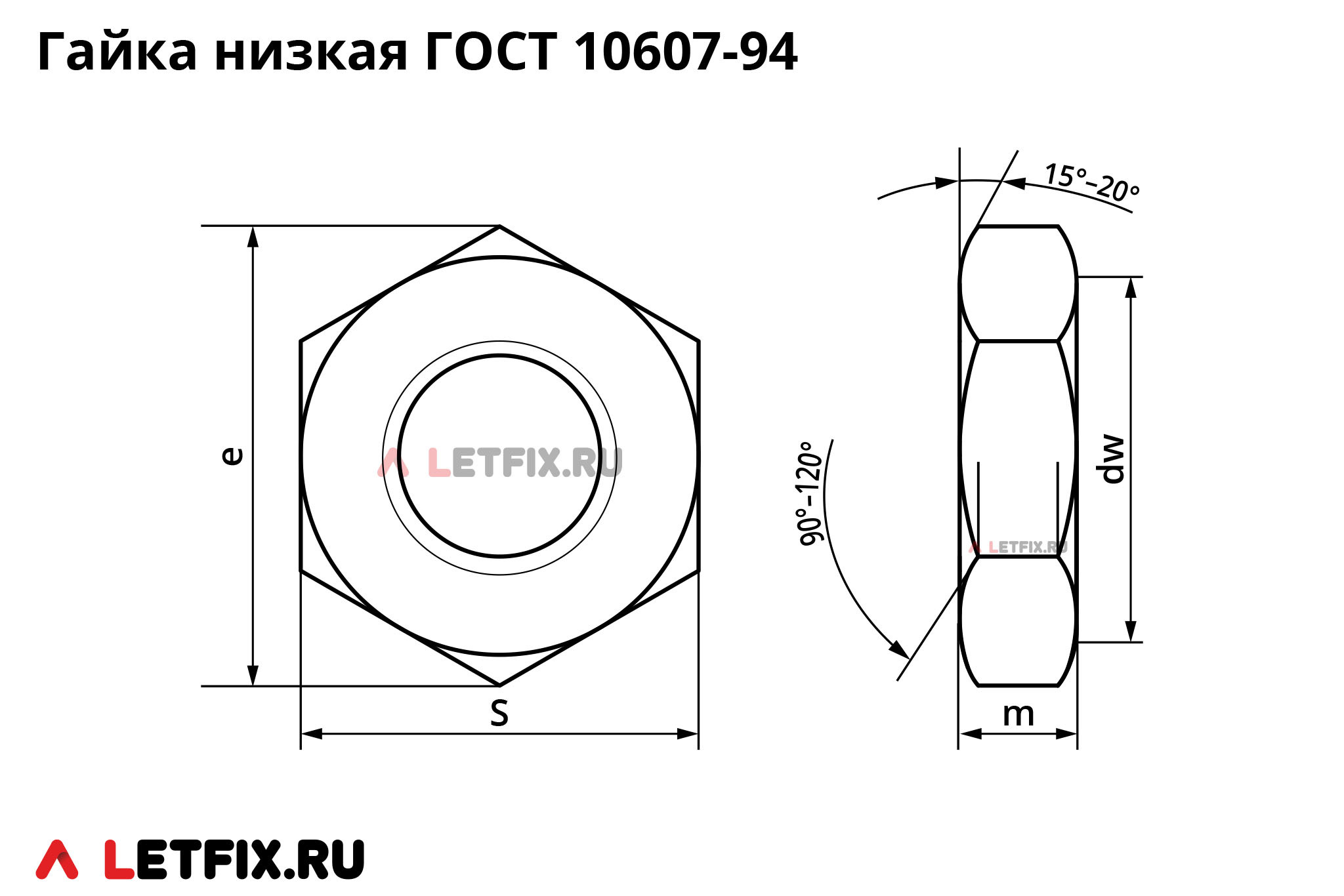

| Размер резьбы | m, высота гайки, в мм | e мин., диаметр описанной окружности, в мм | S, размер ключа | dw мин., в мм | ||
|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс.* | |||
| М52 | 24,7 | 26 | 88,25 | 78,1 | 80 | 74,2 |
| М56 | 26,7 | 28 | 93,56 | 82,8 | 85 | 78,7 |
| М64 | 30,4 | 32 | 104,86 | 92,8 | 95 | 88,2 |
| М72 | 34,4 | 36 | 116,16 | 102,8 | 105 | 97,7 |
| М76 | 36,4 | 38 | 121,81 | 107,8 | 110 | 102,4 |
| М80 | 38,4 | 40 | 127,46 | 112,8 | 115 | 107,2 |
| М90 | 43,4 | 45 | 144,08 | 127,5 | 130 | 121,1 |
| М100 | 48,4 | 50 | 161,03 | 142,5 | 145 | 135,4 |
| М110 | 53,1 | 55 | 172,33 | 152,5 | 155 | 144,9 |
| М125 | 60,6 | 62,5 | 200,58 | 177,5 | 180 | 168,6 |
| М140 | 68,1 | 70 | 222,72 | 197,1 | 200 | 187,2 |
| М150 | 73,1 | 75 | 250,97 | 222,1 | 225 | 211 |
* — номинальный размер
Материалы и покрытие гаек ГОСТ 10607-94
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Шестигранные низкие гайки ГОСТ 10607 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги гаек ГОСТ 10607-94 в стандартах DIN, ГОСТ и ISO
Аналоги низких гаек ГОСТ 10607 в стандартах ГОСТ:
— ГОСТ ISO 4035-2014. Стандарт по форме исполнения низких гаек соответствует ГОСТ 10607, но регламентирует гайки с размером резьбы от М1,6 до М64 включительно.
— ГОСТ 5916-70. Стандарт по форме исполнения соответствует ГОСТ 10607-94, но стандарт ГОСТ 5916 регламентирует гайки с резьбой от М1 до М48 включительно.
— ГОСТ 5929-70. Стандарт по форме исполнения соответствует ГОСТ 10607-94, но регламентирует низкие гайки класса точнсоти В с размером резьбы от М1 до М48 включительно.
— ГОСТ ISO 8675-2014. Стандарт по форме исполнения гаек соответствует ГОСТ 10607, но регламентирует гайки с мелким шагом резьбы для размеров от М8 до М64 включительно.
Аналоги ГОСТ 10607 в стандартах DIN:
— DIN 439 Form B. Стандарт DIN 439-2 (DIN 439 Form B) регламентирует гайки с фаской от М1,6 до М52 включительно.
— DIN 936. Низкие гайки с фаской по стандарту DIN 936 по исполнению являются аналогом гаек ГОСТ 10607-94, но существенно различаются по высоте гаек. DIN 936 регламентирует гайки с резьбой от М8 до М52 включительно.
Аналоги гаек ГОСТ 10607-94 в стандартах ISO:
— ISO 4035. Стандарт ИСО по форме исполнения низких гаек является аналогом ГОСТ 10607, но регламентирует гайки с размером резьбы от М1,6 до М64 включительно.
— ISO 8675. Стандарт по форме исполнения гаек соответствует ГОСТ 10607, но регламентирует гайки с мелким шагом резьбы для размеров от М8 до М64 включительно.
