ГОСТ ISO 8675-2014 — гайки низкие с фаской с мелким шагом резьбы
ГОСТ ISO 8675-2014 — гайка низкая шестигранная с фаской с мелкой резьбой (мелким шагом резьбы) для сборочных работ.
Стандарт ГОСТ ИСО 8675 регламентирует шестигранные низкие гайки с фаской с мелким шагом резьбы для размеров от М8 до М64. Класс точности А — для гаек до М16 включительно. Класс точности В для гаек срезьбой М18 и больше.

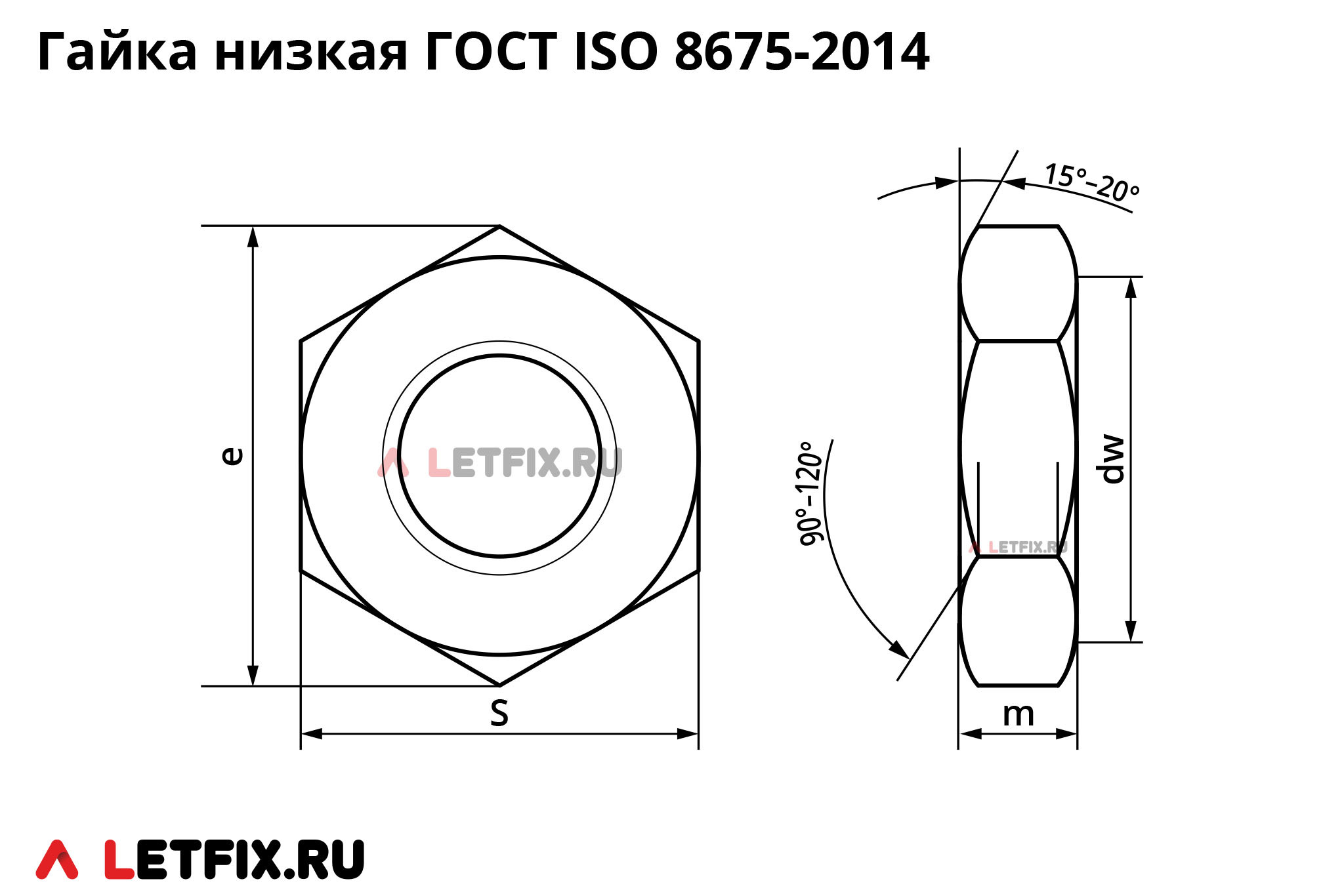

| Размер резьбы | Мелкий шаг резьбы | m, высота гайки, в мм | dw, в мм | e, диаметр описанной окружности, в мм | S, размер ключа | ||
|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | ||||
| М8 | 1 | 3,7 | 4 | 11,6 | 14,38 | 12,73 | 13 |
| М10 | 1; 1,25 | 4,7 | 5 | 14,6 | 17,77 | 15,73 | 16 |
| М12 | 1,25; 1,5 | 5,7 | 6 | 16,6 | 20,03 | 17,73 | 18 |
| М14 | 1,5 | 6,42 | 7 | 19,6 | 23,36 | 20,67 | 21 |
| М16 | 1,5 | 7,42 | 8 | 22,5 | 26,75 | 23,67 | 24 |
| М18 | 1,5 | 8,42 | 9 | 24,9 | 29,56 | 26,16 | 27 |
| М20 | 1,5; 2 | 9,1 | 10 | 27,7 | 32,95 | 29,16 | 30 |
| М22 | 1,5 | 9,9 | 11 | 31,4 | 37,29 | 33 | 34 |
| М24 | 2 | 10,9 | 12 | 33,2 | 39,55 | 35 | 36 |
| М27 | 2 | 12,4 | 13,5 | 38 | 45,2 | 40 | 41 |
| М30 | 2 | 13,9 | 15 | 42,8 | 50,85 | 45 | 46 |
| М33 | 2 | 15,4 | 16,5 | 46,6 | 55,37 | 49 | 50 |
| М36 | 3 | 16,9 | 18 | 51,1 | 60,79 | 53,8 | 55 |
| М39 | 3 | 18,2 | 19,5 | 55,9 | 66,44 | 58,8 | 60 |
| М42 | 3 | 19,7 | 21 | 60 | 71,3 | 63,1 | 65 |
| М45 | 3 | 21,2 | 22,5 | 64,7 | 76,95 | 68,1 | 70 |
| М48 | 3 | 22,7 | 27 | 69,4 | 92,6 | 73,1 | 75 |
| М52 | 4 | 24,7 | 26 | 74,2 | 88,25 | 78,1 | 80 |
| М56 | 4 | 26,7 | 28 | 78,7 | 93,56 | 82,8 | 85 |
| М60 | 4 | 28,7 | 30 | 83,4 | 99,21 | 87,8 | 90 |
| М64 | 4 | 30,4 | 32 | 88,2 | 104,86 | 92,8 | 95 |
* — номинальный размер
Материалы и покрытие гаек ГОСТ ISO 8675-2014
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Низкие шестигранные гайки с фаской с мелкой резьбой ГОСТ ИСО 4035, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги гаек ГОСТ ISO 8675 в стандартах DIN, ГОСТ и ISO
Аналоги низких гаек ГОСТ ISO 8675-2014 в стандартах ГОСТ:
— ГОСТ ISO 4035-2014. По форме исполнения стандарт соответствует ГОСТ ИСО 8675, но он регламентирует гайки с крупным (стандартным) шагом резьбы.
— ГОСТ 5916-70. Стандарт, по форме гаек, соответствует ГОСТ ISO 8675-2014, но в стандарте ГОСТ 5916 регламентированы гайки класса точности В с размерами резьбы от М1 до М48 включительно, в том числе и с крупной резьбой.
— ГОСТ 5929-70. Стандарт соответствует ГОСТ ИСО 8675-2014, но стандарт ГОСТ 5929 регламентирует гайки с крупным (стандартным) шагом класса точности А с размерами резьбы от М1 до М48 включительно.
— ГОСТ 10607-94. Стандарт ГОСТ 10607-94 регламентирует низкие гайки с фаской с размером резьбы от М48 до М150 включительно, как с крупным, так и с мелким шагом резьбы. По форме гаек ГОСТ 10607-94 — аналог ГОСТ ISO 8675-2014.
Аналоги низких гаек ГОСТ ISO 8675-2014 в стандартах DIN:
— DIN 439 Form B. Стандарт соответствует ГОСТ ISO 8675-2014, но регламентирует гайки с фаской до размера резьбы М52 с крупной и мелкой резьбой. Также отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно).
— DIN 936. Низкие гайки с фаской по стандарту DIN 936 по форме исполнения являются аналогом гаек ГОСТ ИСО 8675, но различаются по высоте гаек (существенно от размера резьбы М30 и выше.
Аналоги гаек ГОСТ ISO 8675-2014 в стандартах ISO:
— ISO 4035. Стандарт соответствует ГОСТ ИСО 8675 по исполнению гаек (низкие с фаской), но регламентирует гайки для стандартного крупного шага резьбы.
— ISO 8675. Стандарт полностью соответствует ГОСТ ISO 8675-2014.
