ГОСТ 5929-70 — гайки низкие шестигранные класса точности А
ГОСТ 5929-70 — шестигранная низкая гайка для сборочных производственных и строительно-монтажных работ.
Стандарт ГОСТ 5929 70 регламентирует низкие шестигранные гайки класса точности А для размеров резьбы от М1 до М48 включительно, как с крупным (стандартным), так и с мелким шагом резьбы.

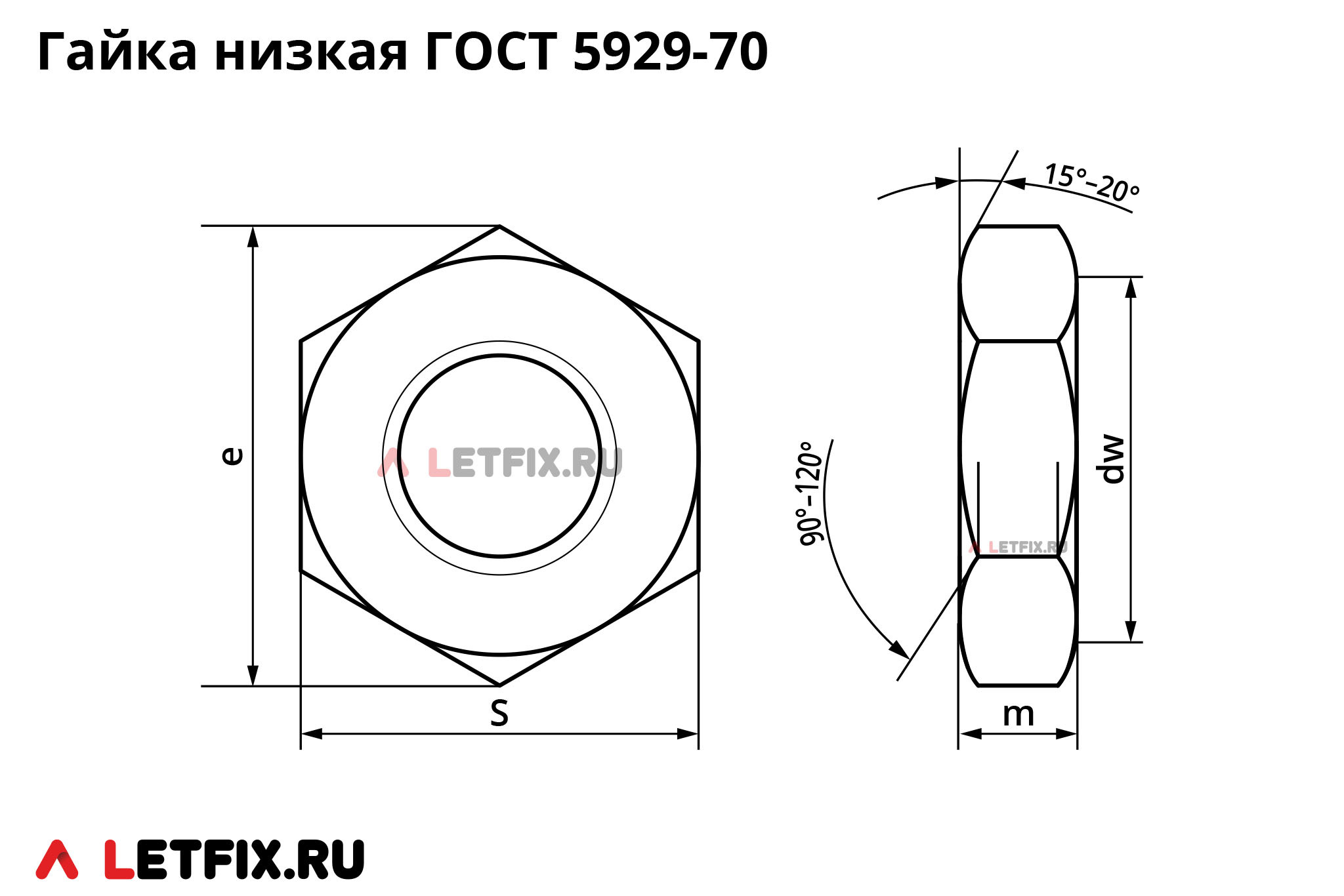

| Размер резьбы | m, высота гайки, мм | dw мин., мм | e мин., диаметр описанной окружности, мм | S, размер ключа, мм |
|---|---|---|---|---|
| М1* | 0,8 | 2,9 | 3,4 | 3,2 |
| М1,4* | 1 | 2,9 | 3,4 | 3,2 |
| М1,6 | 1 | 2,9 | 3,4 | 3,2 |
| М2 | 1,2 | 3,6 | 4,3 | 4 |
| М2,5 | 1,6 | 4,5 | 5,5 | 5 |
| М3 | 1,8 | 5 | 6 | 5,5 |
| М3,5* | 2 | 5,4 | 6,6 | 6 |
| М4 | 2,2 | 6,3 | 7,7 | 7 |
| М5 | 2,7 | 7,2 | 8,8 | 8 |
| М6 | 3,2 | 9 | 11,1 | 10 |
| М8 | 4 | 11,7 | 14,4 | 13 |
| М10 | 5 | 14,6 | 17,8 | 16 |
| М10** | 5 | 15,6** | 18,9 | 17** |
| М12 | 6 | 16,6 | 20 | 18 |
| М12** | 6 | 17,4** | 21,1 | 19** |
| М14 | 7 | 19,6 | 23,4 | 21 |
| М14** | 7 | 20,6** | 24,5 | 22** |
| М16 | 8 | 22,5 | 26,8 | 24 |
| М18 | 9 | 25,3 | 30,1 | 27 |
| М20 | 10 | 28,2 | 33,5 | 30 |
| М22 | 11 | 31,7 | 37,7 | 34 |
| М22** | 11 | 30** | 35,7 | 32** |
| М24 | 12 | 33,6 | 40 | 36 |
| М27 | 13,5 | 38,4 | 45,6 | 41 |
| М30 | 15 | 43,1 | 51,3 | 46 |
| М36 | 18 | 51,5 | 61,3 | 55 |
| М42 | 21 | 61 | 72,6 | 65 |
| М48 | 24 | 70,5 | 83,9 | 75 |
* — размер применять не рекомендуется
** — указаны размеры низких гаек по Приложению 2 ГОСТ 5929-70. По нашему опыту, они более популярны, чем гайки, указанные в основной таблице.
Материалы и покрытие гаек ГОСТ 5929-70
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Шестигранные низкие гайки ГОСТ 5929 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги гаек ГОСТ 5929-70 в стандартах DIN, ГОСТ и ISO
Аналоги низких гаек ГОСТ 5929 в стандартах ГОСТ:
— ГОСТ ISO 4035-2014. Стандарт соответствует ГОСТ 5929, но также включает в себя гайки с размерами резьбы от М52 до М64 включительно. Также в стандарте отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно).
— ГОСТ 5916-70. Стандарт соответствует ГОСТ 5929-70, но стандарт ГОСТ 5916 регламентирует гайки класса точности B.
— ГОСТ ISO 8675-2014. Стандарт соответствует ГОСТ 5929 70 по исполнению гаек (низкие с фаской), но регламентирует гайки только для мелкого шага резьбы.
— ГОСТ 10607-94. Стандарт ГОСТ 10607 регламентирует низкие гайки с фаской с размером резьбы от М48 до М150 включительно (по форме гаек ГОСТ 10607-94 — аналог ГОСТ 5929 1970 года).
Аналоги ГОСТ 5929 в стандартах DIN:
— DIN 439 Form B. Стандарт соответствует ГОСТ 5929, но регламентирует гайки с фаской от М1,6 до М52 включительно.
— DIN 936. Низкие гайки с фаской по стандарту DIN 936 являются аналогом гаек ГОСТ 5929-70 по форме исполнения, но различаются по высоте гаек (существенно от размера резьбы М30 и выше. Также стандарт DIN 936 регламентирует гайки с размером резьбы от М8 включительно.
Аналоги гаек ГОСТ 5929 в стандартах ISO:
— ISO 4035. Стандарт соответствует ГОСТ 5929, но также включает в себя гайки с размерами резьбы от М52 до М64 включительно. Также в стандарте ISO 4035 отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно).
— ISO 8675. Стандарт соответствует ГОСТ 5929-70 по исполнению гаек, но регламентирует гайки для мелкого шага резьбы.
