DIN 553 — винт установочный стопорный с прямым шлицем и конусным концом
DIN 553 — установочный винт с прямым шлицем и коническим концом. Применяется при проведении сборочных работ в приборостроении, на электротехнических производствах, в машиностроении и других производственных отраслях.
Стандарт DIN 553 для установочных винтов с конусным концом регламентирует изделия с размерами резьбы от М1,2 до М12 включительно. Класс точности — А.
Стандарт замещён на ISO 7434 (DIN EN ISO 7434).

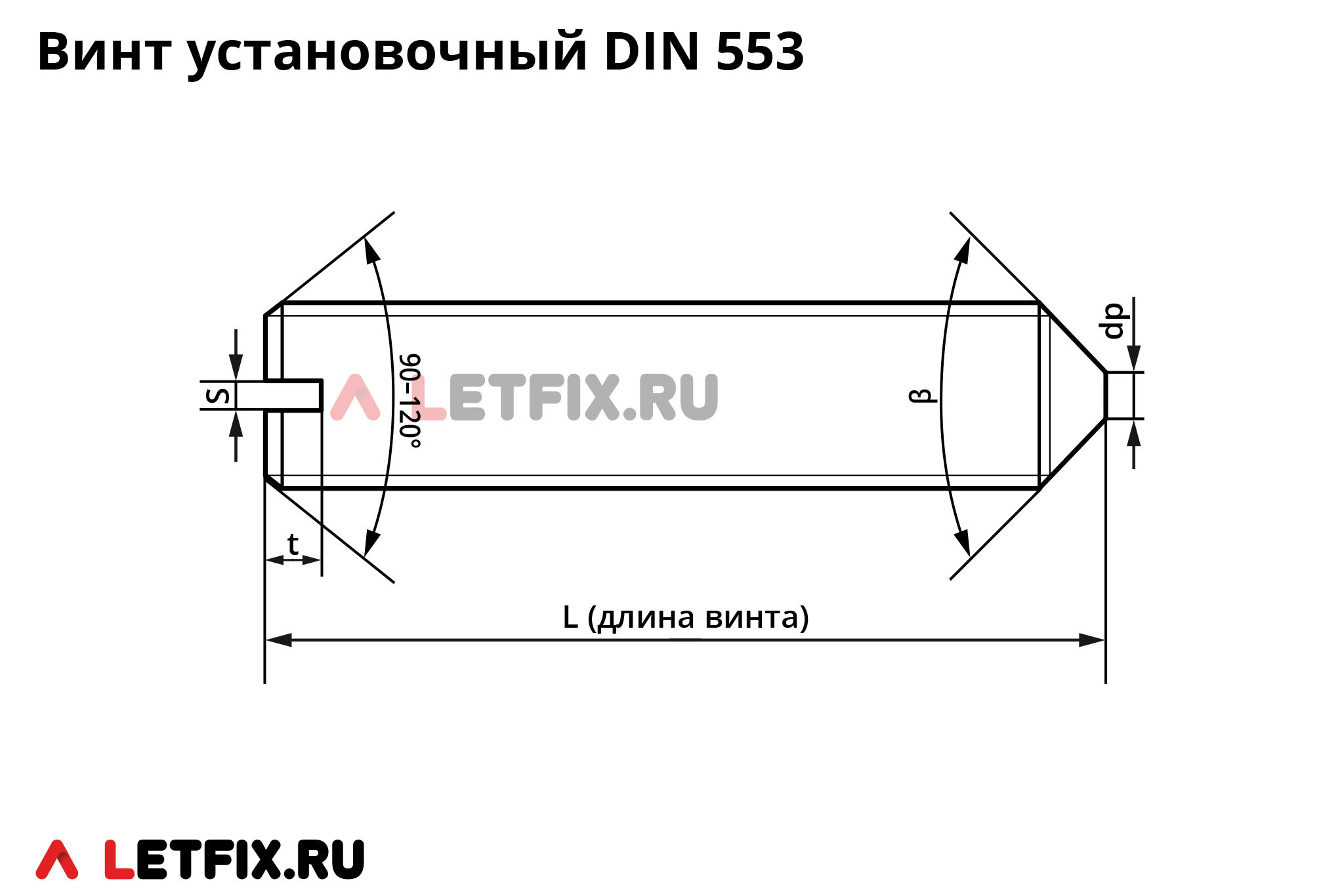

| Размер резьбы | Шаг резьбы | dp, макс. диаметр конца, в мм** | S, номин. размер ключа | t мин., в мм | β=120° при l≥*** |
|---|---|---|---|---|---|
| М1,2 | 0,25 | 0,12 | 0,2 | 0,4 | 2,5 |
| М1,6 | 0,35 | 0,16 | 0,25 | 0,56 | 3 |
| М2 | 0,4 | 0,2 | 0,25 | 0,64 | 4 |
| М2,5 | 0,45 | 0,25 | 0,4 | 0,72 | 4 |
| М3 | 0,5 | 0,3 | 0,4 | 0,8 | 5 |
| М3,5* | 0,6 | 0,35 | 0,5 | 0,96 | 6 |
| М4 | 0,7 | 0,4 | 0,6 | 1,12 | 6 |
| М5 | 0,8 | 0,5 | 0,8 | 1,28 | 8 |
| М6 | 1 | 1,5 | 1 | 1,6 | 8 |
| М8 | 1,25 | 2 | 1,2 | 2 | 10 |
| М10 | 1,5 | 2,5 | 1,6 | 2,4 | 12 |
| М12 | 1,75 | 3 | 2 | 2,8 | 14 |
* — размер применять не рекомендуется.
** — для винтов с размером резьбы менее М5 включительно, на коническом конце не требуется наличие плоскости, он может быть слегка скруглён.
*** — для длин меньше, угол β=90°.
Материалы и покрытие винтов DIN 553

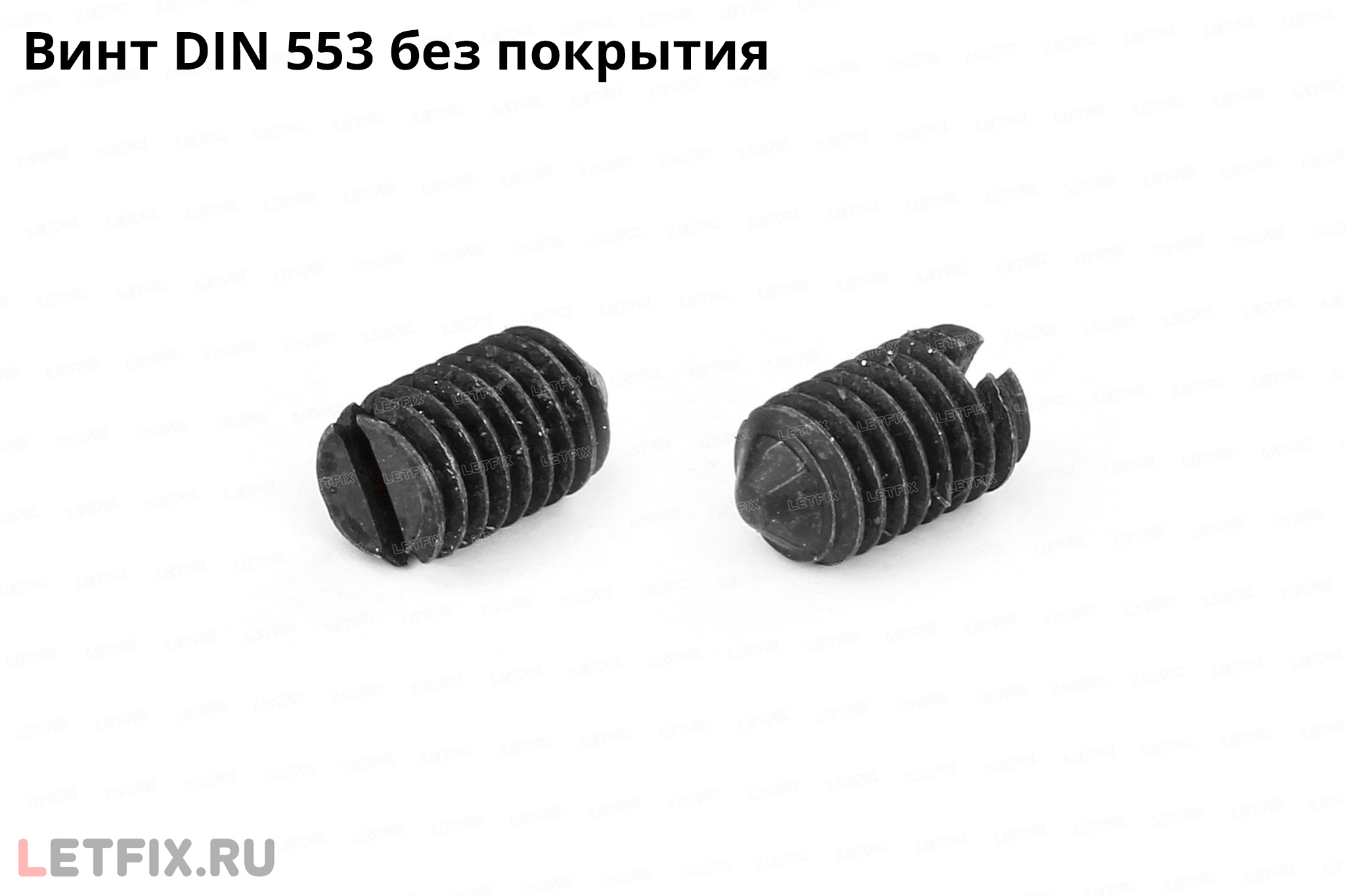

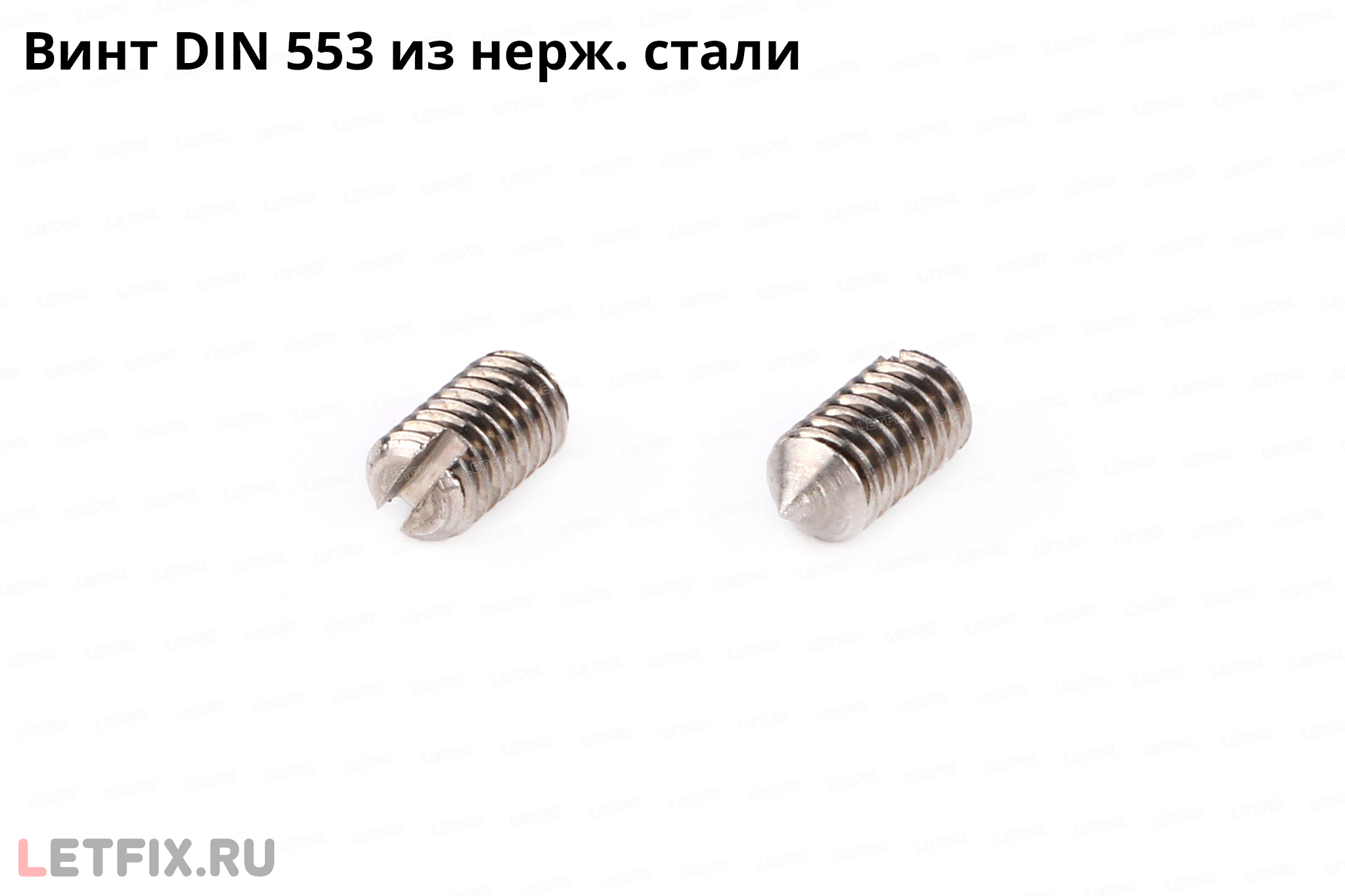

Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты DIN 553 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия и других видов цинковых покрытий.
Аналоги винтов DIN 553 в стандартах ГОСТ и ISO
Аналоги установочного винта DIN 553 в стандартах ГОСТ:
— ГОСТ 1476-93. Отечественные винты ГОСТ 1476-93 класса точности А — аналог DIN 553. Стандарт ГОСТ 1476, в отличии от DIN 553, допускает исполнение винтов класса точности B.
Аналоги винта DIN 553 в стандартах ISO:
— ISO 7434. Стандарт DIN 553 полностью соответствует стандарту ISO 7434, и более того был им замещен. В настоящее время в Германии действует стандарт DIN EN ISO 7434, полностью аналогичный ISO 7434.
