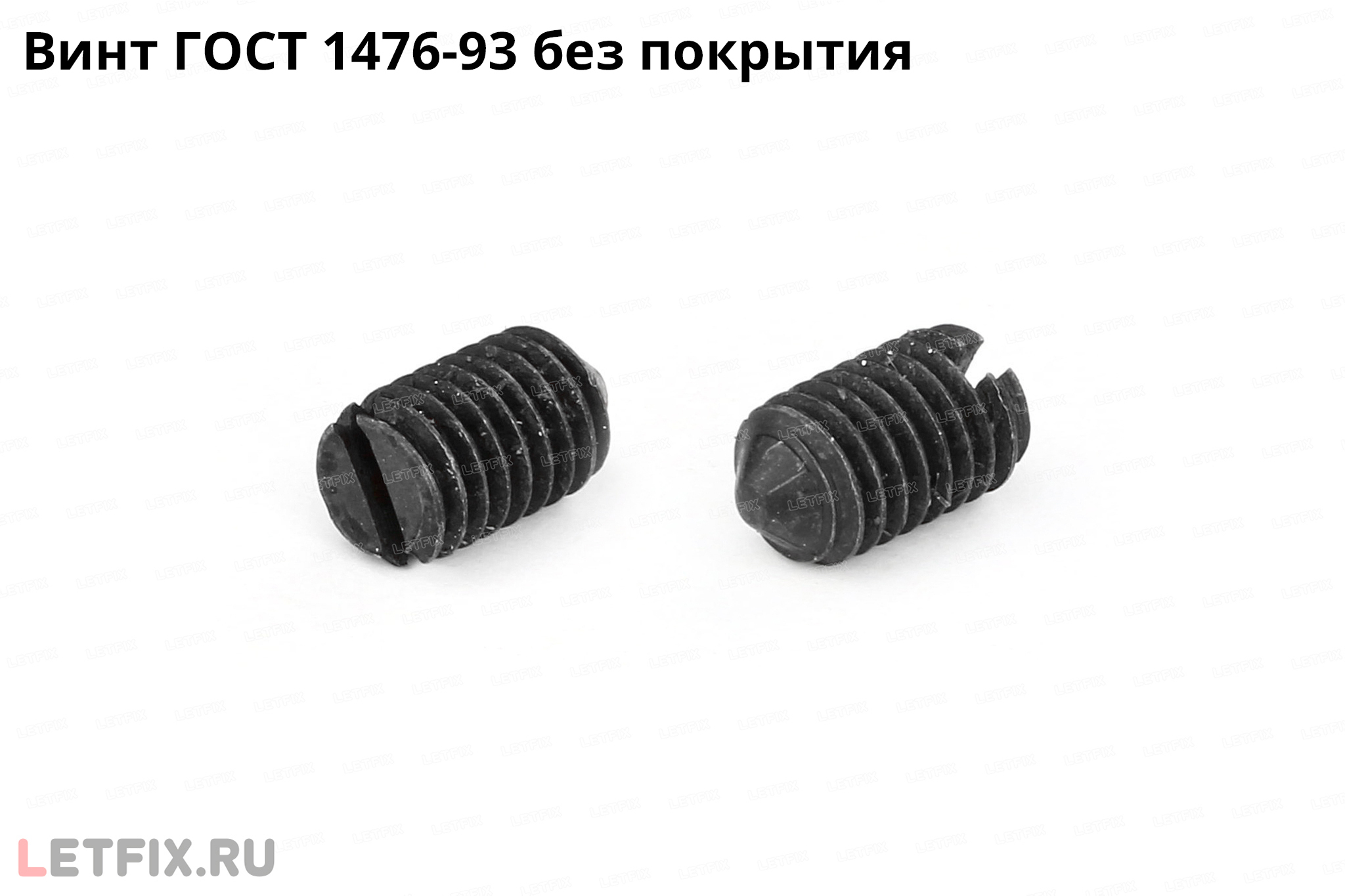

ГОСТ 1476-93 — стопорный установочный винт с коническим концом и прямым шлицем

ГОСТ 1476-93 — винты установочные с коническим концом и прямым шлицем. Используются при проведении сборочных работ в приборостроении, на электротехнических производствах, в машиностроении и других производственных отраслях.
Стандарт ГОСТ 1476 93 для установочных винтов с конусным концом и шлицем регламентирует винты класса точности A и B с размерами резьбы от М1,2 до М12 включительно.

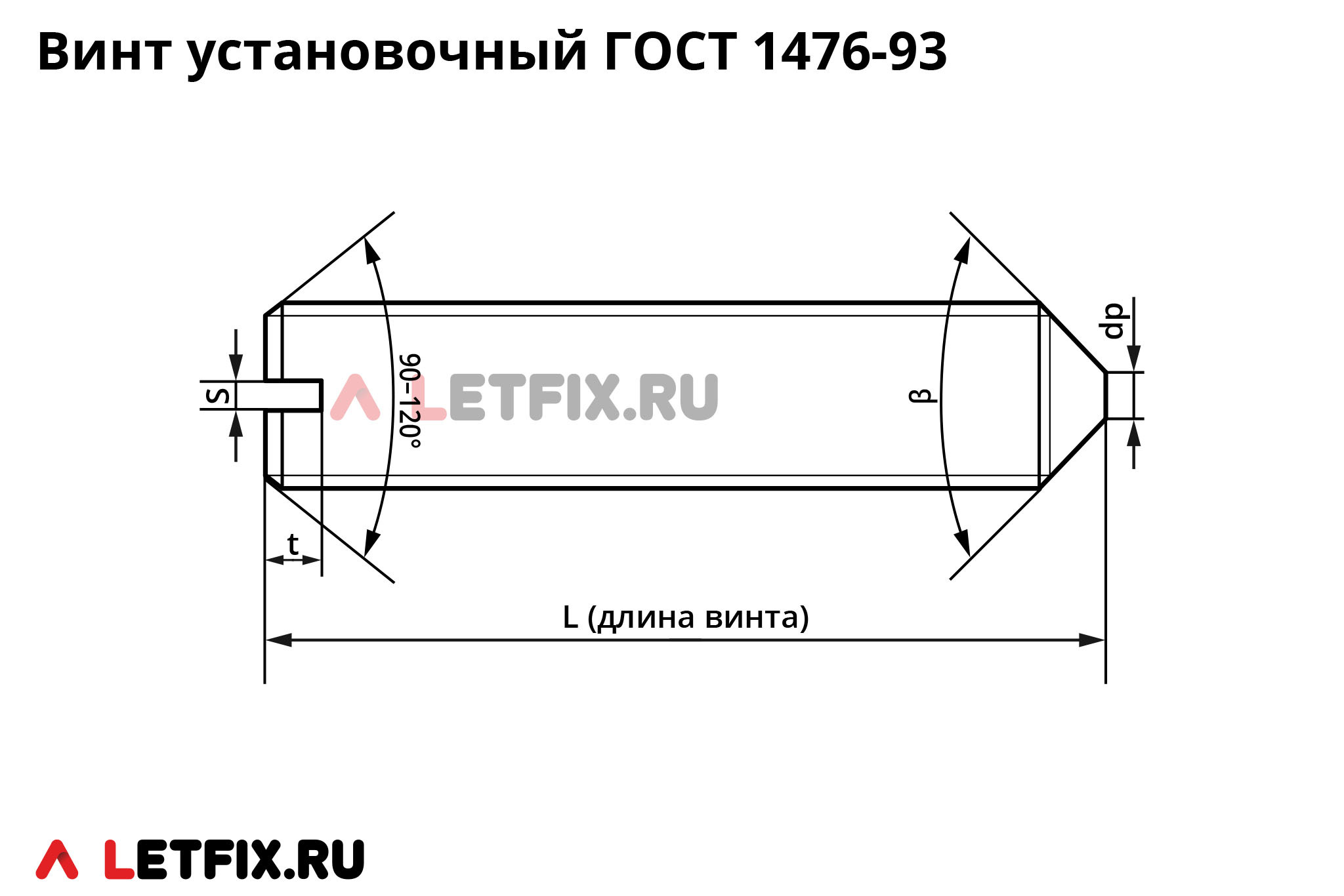

Размер
резьбы

резьбы
dp, макс.
диаметр конца,
в мм**
S, номин.
размер
ключа
t мин.,
в мм
β=120°
при l≥***
М1,2 0,25 0,12 0,2 0,4 2,5
М1,6 0,35 0,16 0,25 0,56 3
М2 0,4 0,2 0,25 0,64 4
М2,5 0,45 0,25 0,4 0,72 4
М3 0,5 0,3 0,4 0,8 5
М3,5* 0,6 0,35 0,5 0,96 6
М4 0,7 0,4 0,6 1,12 6
М5 0,8 0,5 0,8 1,28 8
М6 1 1,5 1 1,6 8
М8 1,25 2 1,2 2 10
М10 1,5 2,5 1,6 2,4 12
М12 1,75 3 2 2,8 14

* — размер применять не рекомендуется.
** — для винтов с размером резьбы менее М5 включительно, на коническом конце не требуется наличие плоскости, он может быть слегка скруглён.
*** — для длин меньше, угол β=90°.

Материалы и покрытие винтов ГОСТ 1476-93

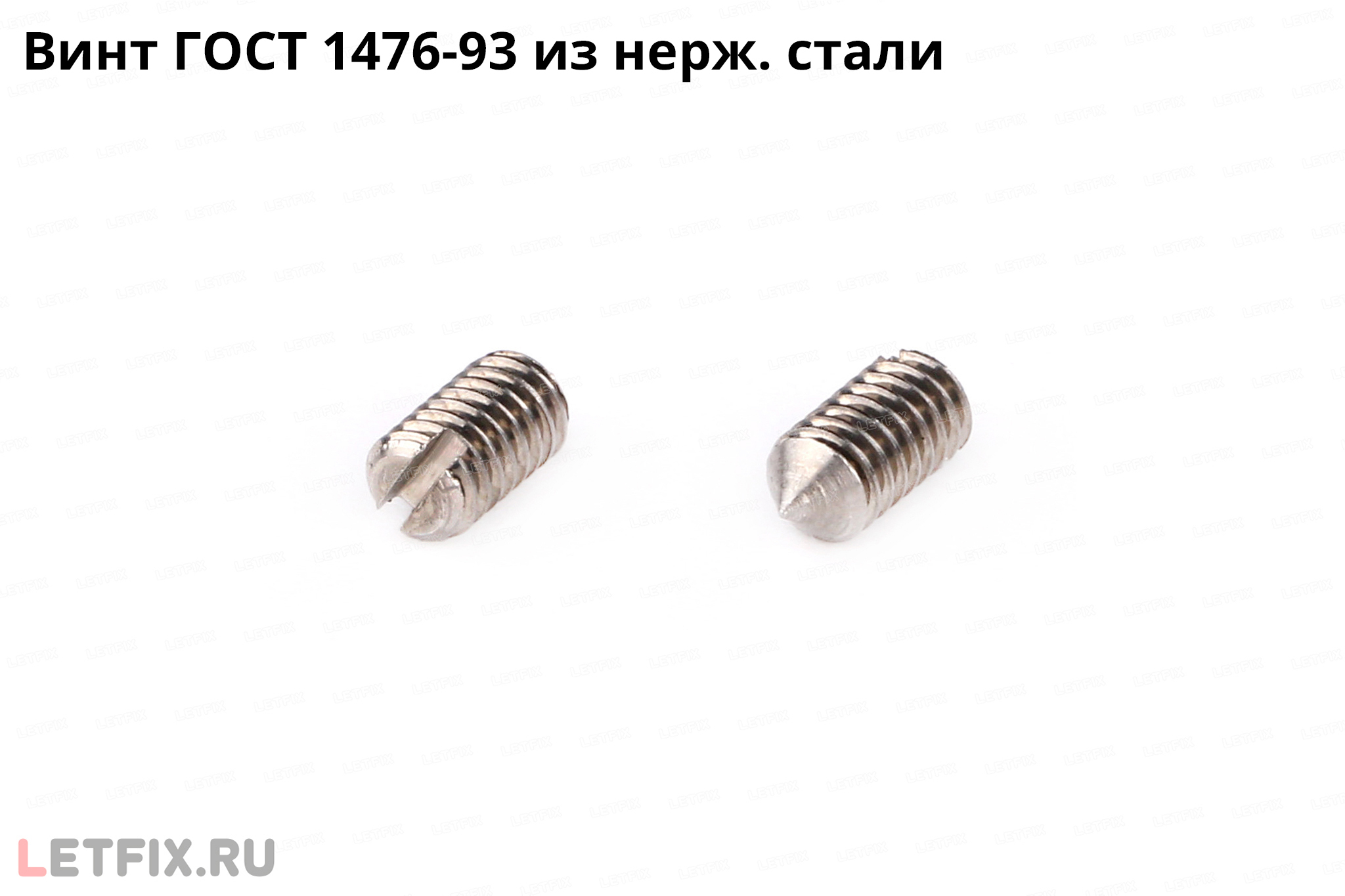

Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Установочные винты ГОСТ 1476-93, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия и других видов цинковых покрытий.

Аналоги винтов ГОСТ 1476-93 в стандартах DIN и ISO

Аналоги установочного винта ГОСТ 1476 93 в стандартах DIN:
DIN 553. Установочные винты 553 — аналог ГОСТ 1476 93 класса точности А. Стандарт ГОСТ 1476, в отличии от DIN 553, допускает исполнение винтов класса точности B.
Аналоги винта ГОСТ 1476-93 в стандартах ISO:
ISO 7434. Винты класса точности А по стандарту ГОСТ 1476-93 полностью соответствует стандарту ISO 7434.

Артикул
Наиме­нование
Размер резьбы
Длина, в мм
Материал
Класс прочности
Покрытие
Стандарт
Точный аналог
Неточный аналог
Штук в упаковке
Стоимость
штуки упаковки
Добавить в заказ упаковок
Рассчитать автома­тически
108106627
М1,6
2
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
24,204840,00
108106626
М1,6
3
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
24,154830,00
108012593
М1,6
3
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
28,702870,00
108454090
М1,6
4
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108454093
М1,6
8
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108454095
М2
2
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108103689
М2
2
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
9,924960,00
108453767
М2
2.5
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
33,503350,00
108454097
М2
3
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108012594
М2
3
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
8,751750,00
108453797
М2
3
углерод. сталь
4.8
цинк
DIN 553
ISO 7434, ГОСТ 1476-93
8,601720,00
108454098
М2
4
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108012595
М2
4
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
11,002200,00
108454099
М2
5
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108012596
М2
5
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
7,851570,00
108106629
М2
6
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,701270,00
108453768
М2
6
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
10,952190,00
108454101
М2
8
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108453801
М2
8
углерод. сталь
4.8
цинк
DIN 553
ISO 7434, ГОСТ 1476-93
41,858370,00
108454102
М2
10
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108103690
М2
10
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,402480,00
108453769
М2
12
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
19,303860,00
108106635
М2,5
3
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,101210,00
108012598
М2,5
3
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
11,952390,00
108454111
М2,5
4
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108453848
М2,5
4
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
25,702570,00
108012599
М2,5
4
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
10,102020,00
108454112
М2,5
5
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108065519
М2,5
5
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,752550,00
108012600
М2,5
5
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
8,601720,00
108065527
М2,5
6
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
29,102910,00
108086545
М2,5
6
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
10,102020,00
108454114
М2,5
8
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108103691
М2,5
8
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
7,601520,00
108103692
М2,5
10
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
8,451690,00
108454123
М3
3
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108012601
М3
3
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
4,99998,00
108137684
М3
4
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,752550,00
108012602
М3
4
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
7,551510,00
108454124
М3
5
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108012603
М3
5
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
5,551110,00
108079328
М3
5
углерод. сталь
4.8
цинк
DIN 553
ISO 7434, ГОСТ 1476-93
22,054410,00
108020448
М3
6
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
13,54677,00
108012604
М3
6
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
5,201040,00
108020449
М3
8
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
13,74687,00
108012607
М3
8
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
4,36872,00
108454127
М3
10
А1
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
по запросу
108012608
М3
10
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
5,601120,00
108012610
М3
12
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
13,552710,00
108079343
М3
12
углерод. сталь
4.8
цинк
DIN 553
ISO 7434, ГОСТ 1476-93
12,252450,00
108079197
М3
14
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
7,651530,00
108012609
М3
16
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
1,95389,00
108079204
М3
18
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
9,001800,00
108012611
М3
20
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
10,102020,00
108079223
М3
25
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,501250,00
108079236
М3
30
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
15,301530,00
108103694
М4
3
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
4,92983,00
108012612
М4
4
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
8,051610,00
108012613
М4
5
углерод. сталь
4.8
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
6,301260,00
108065530
М4
6
А2
без покрытия
DIN 553
ISO 7434, ГОСТ 1476-93
12,32616,00
