ГОСТ 10300-80 — заклепка забивная с потайной головкой
ГОСТ 10300-80 — забивная заклепка с потайной головкой. Применяется для соединения элементов конструкций между собой.
Стандарт ГОСТ 10300 80 для заклепок с потайной головкой регламентирует диаметры заклепок от 1 до 36 миллиметров включительно класса точности B и C.
| d (диаметр) | e* | D (диаметр головки) | k (высота головки) | α | r (макс. радиус под головкой) |
|---|---|---|---|---|---|
| 1 | 1,5 | 1,9 | 0,5 | 90° | 0,1 |
| 1,2 | 1,5 | 2,3 | 0,6 | 90° | 0,1 |
| 1,4** | 1,5 | 2,7 | 0,7 | 90° | 0,1 |
| 1,6 | 1,5 | 2,9 | 0,7 | 90° | 0,1 |
| 2 | 1,5 | 3,9 | 1 | 90° | 0,1 |
| 2,5 | 3 | 4,5 | 1,1 | 90° | 0,1 |
| 3 | 3 | 5,2 | 1,2 | 90° | 0,1 |
| 4 | 3 | 7 | 1,6 | 90° | 0,2 |
| 5 | 4 | 8,8 | 2 | 90° | 0,2 |
| 6 | 4 | 10,3 | 2,4 | 90° | 0,25 |
| 8 | 4 | 13,9 | 3,2 | 90° | 0,25 |
| 10 | 6 | 17 | 4,8 | 75° | 0,3 |
| 12 | 6 | 20 | 5,6 | 75° | 0,4 |
| 14** | 6 | 24 | 6,8 | 75° | 0,4 |
| 16 | 6 | 24 | 7,2 | 60° | 0,5 |
| 20 | 8 | 30 | 9 | 60° | 0,5 |
| 24 | 8 | 36 | 11 | 60° | 0,6 |
| 30 | 10 | 41 | 14 | 45° | 0,6 |
| 36 | 10 | 49 | 16 | 45° | 0,8 |
* e — максимальное расстояние от основания головки до места измерения номинального диаметра (d).
** — размер применять не рекомендуется.
Материалы и покрытие заклепок ГОСТ 10300-80

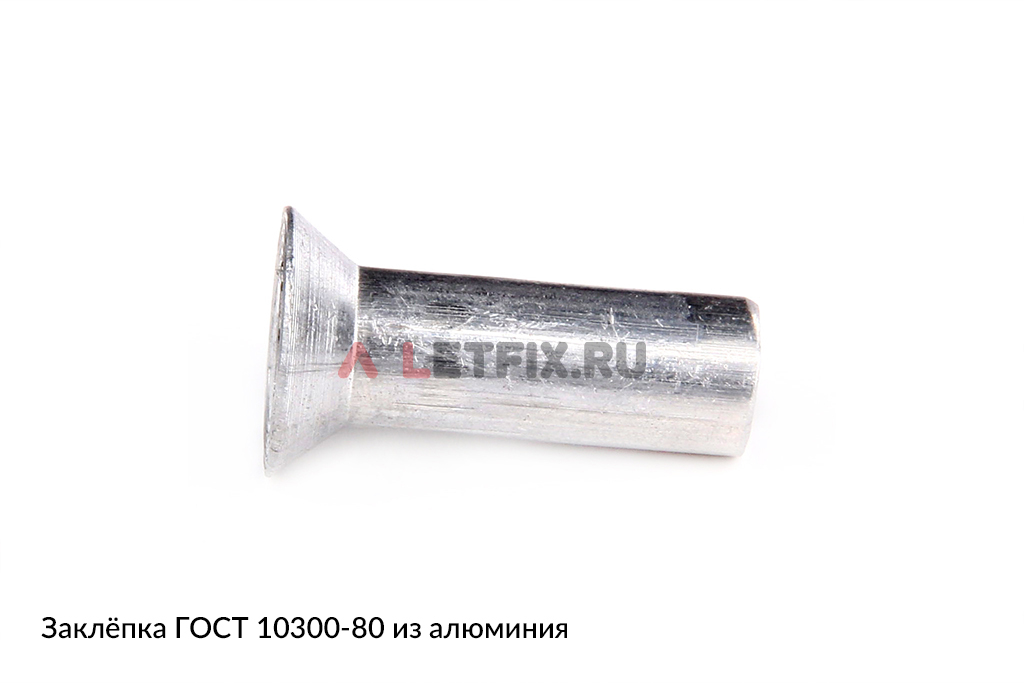

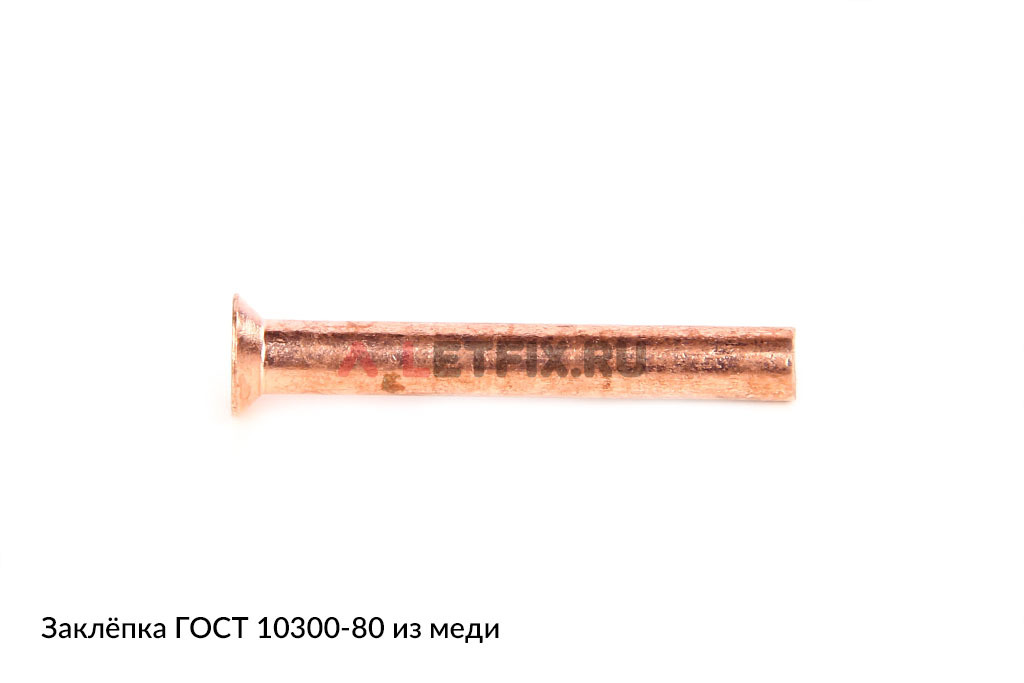

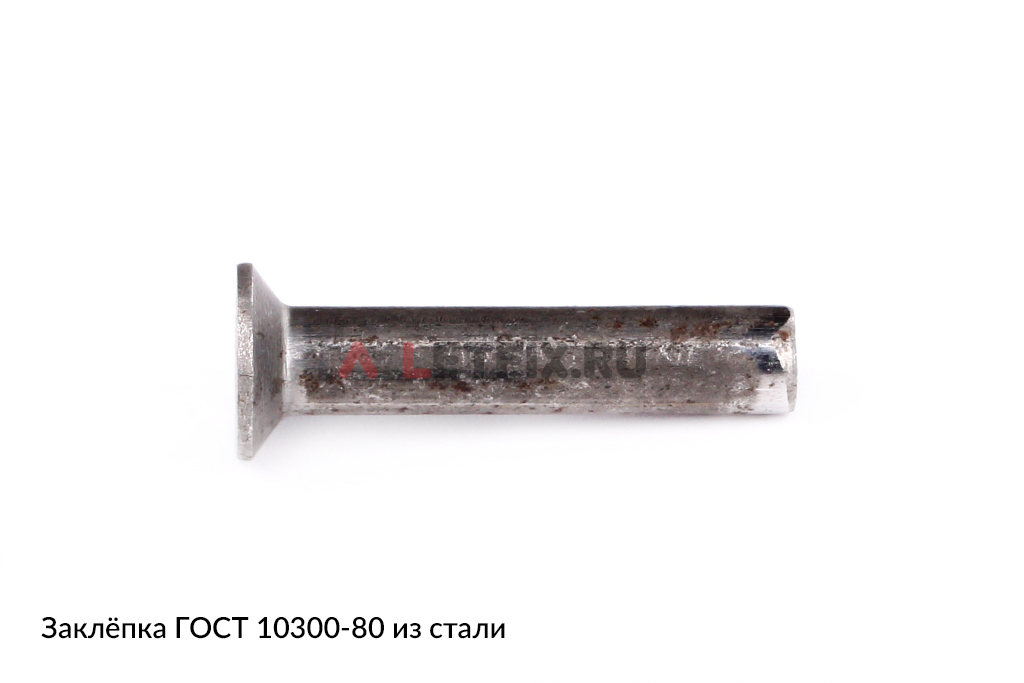

Материалы: углеродистая сталь, нержавеющая сталь, алюминий, латунь, медь, бронза.
Заклепки ГОСТ 10300 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги забивных заклепок ГОСТ 10300-80 в стандартах DIN и ISO
Аналоги заклепок ГОСТ 10300-80 в стандартах DIN:
— DIN 302. Аналогичны по форме исполнения, но стандарт DIN 302 регламентирует заклепки диаметром от 10 до 36 мм включительно. Есть небольшие различия по длине расстояния измерения диаметра (на схеме — e).
— DIN 661. Аналогичны по форме исполнения, но стандарт DIN 661 регламентирует заклепки диаметром от 1 до 8 мм. Есть небольшие различия по длине расстояния измерения диаметра (на схеме — e).
Аналоги заклепок ГОСТ 10300 в стандартах ISO:
— ISO 1051. Стандарт ISO 1051 регламентирует только диаметры тела заклепок от 1 до 36 мм включительно, без типов исполнения головок.
