ГОСТ 11371-78 — шайба плоская
ГОСТ 11371-78 — шайбы плоские классов точности А и С.
Имеют два исполнения. ГОСТ 11371-78 Исполнение 1 — шайба без фасок; исполнение 2 — шайба с фаской от 30° до 45° от четверти до половины толщины (на схеме — s).
Стандарт ГОСТ 11371 регламентирует шайбы для размера резьбы от М1 до М48 включительно.
| Для размера резьбы | d1 (для класса точности А) | d2 (наружный диаметр) | s (толщина) |
|---|---|---|---|
| М1 | 1,1 | 3,5 | 0,3 |
| М1,2 | 1,3 | 4 | 0,3 |
| М1,4 | 1,5 | 4 | 0,3 |
| М1,6 | 1,7 | 4 | 0,3 |
| М2 | 2,2 | 5 | 0,3 |
| М2,5 | 2,7 | 6 | 0,5 |
| М3 | 3,2 | 7 | 0,5 |
| М3,5 | 3,7 | 8 | 0,5 |
| М4 | 4,3 | 9 | 0,8 |
| М5 | 5,3 | 10 | 1 |
| М6 | 6,4 | 12 | 1,6 |
| М8 | 8,4 | 16 | 1,6 |
| М10 | 10,5 | 20 | 2 |
| М12 | 13 | 24 | 2,5 |
| М14 | 15 | 28 | 2,5 |
| М16 | 17 | 30 | 3 |
| М18 | 19 | 34 | 3 |
| М20 | 21 | 37 | 3 |
| М22 | 23 | 39 | 3 |
| М24 | 25 | 44 | 4 |
| М27 | 28 | 50 | 4 |
| М30 | 31 | 56 | 4 |
| М33 | 34 | 60 | 5 |
| М36 | 37 | 66 | 5 |
| М39 | 40 | 72 | 6 |
| М42 | 43 | 78 | 7 |
| М48 | 50 | 92 | 8 |
Материалы и покрытие шайб ГОСТ 11371-78
Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь, бронза, полиамид.

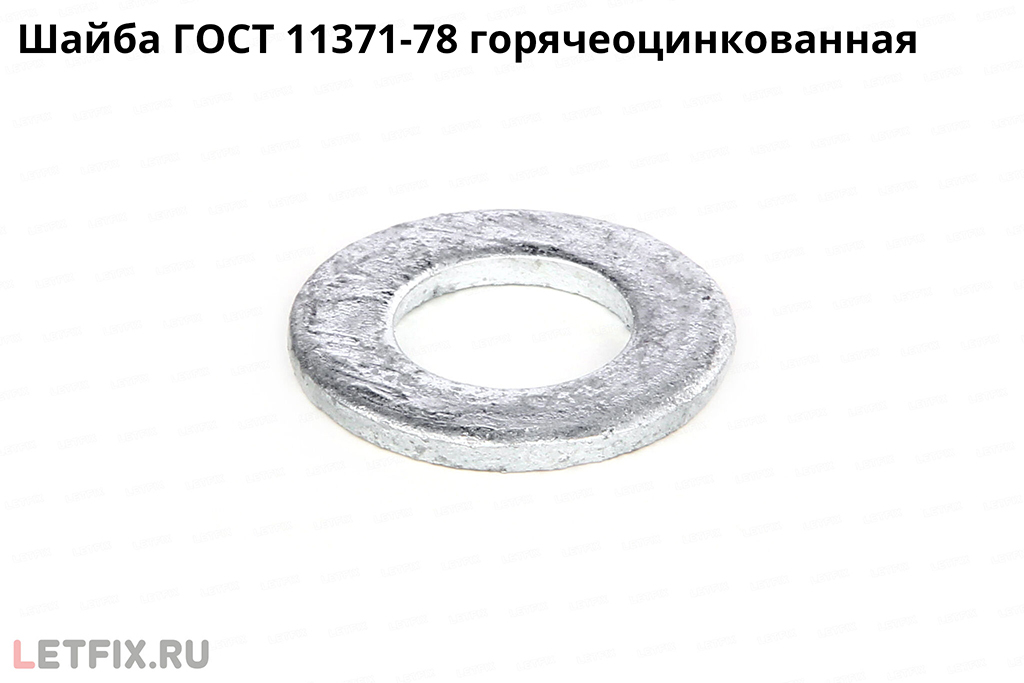

Плоские шайбы ГОСТ 11371 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб ГОСТ 11371-78 в стандартах DIN и ISO
Аналоги шайбы ГОСТ 11371-78 в стандартах DIN:
— DIN 125. Стандарт соответствует DIN 125, но отечественный стандарт регламентирует шайбы для размера резьбы от М1 до М48 включительно, а немецкий — от М1,6 до М160 включительно. Также шайбы ГОСТ 11371 исолнения 2 регламентируют наружные фаски с углом от 30 до 45 градусов, а DIN 125 Form B — 45 градусов.
Аналоги шайбы ГОСТ 11371-78 в стандартах ISO:
— ISO 7089. Стандарт соответствует ГОСТ 11371-78 исполнения 1 (без наружной фаски), но стандарт ISO 7089 регламентирует шайбы для резьбы от М1,6 до М64 включительно.
— ISO 7090. Стандарт соответствует ГОСТ 11371-78 исполнения 2 (с наружной фаской), но стандарт ISO 7090 регламентирует шайбы для резьбы от М5 до М64 включительно.
