ГОСТ 10302-80 — забивная заклепка с низкой полукруглой головкой
ГОСТ 10302-80 — заклепка под молоток с уменьшенной низкой полукруглой головкой. Заклепка ГОСТ 10302-80 применяется для соединения элементов конструкций между собой.
Заклепка ГОСТ 10302 80 производится из углеродистой стали, нержавеющей стали А2 и А4.
Соответствует DIN 674 и ISO 1051.

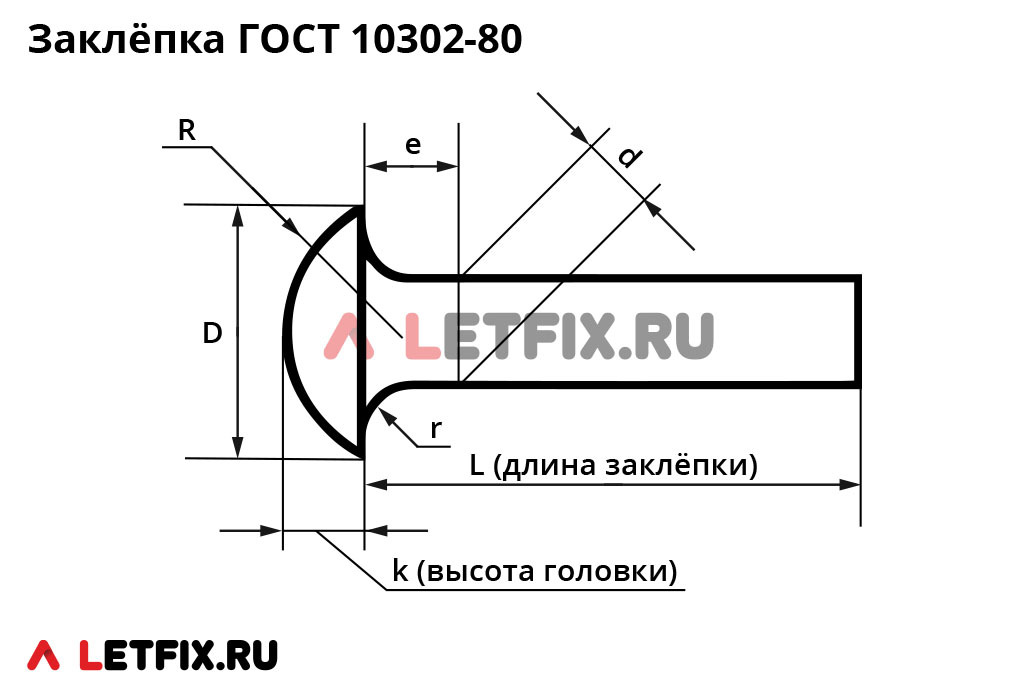

Ниже приведены основные размеры и характеристики заклепок ГОСТ 10302.
| d диаметр, в мм | e* | D, диаметр головки, в мм | k, высота головки, в мм | R радиус сферы головки, в мм | r макс., в мм |
|---|---|---|---|---|---|
| 2 | 1,5 | 4 | 0,8 | 2,9 | 0,2 |
| 2,5 | 3 | 5 | 1 | 3,6 | 0,4 |
| 3 | 4 | 6 | 1,2 | 4,4 | 0,5 |
| 4 | 6 | 8 | 1,6 | 5,8 | 0,6 |
| 5 | — | 10 | 2 | 7,3 | 0,6 |
| 6 | — | 12 | 2,5 | 8,5 | 0,6 |
| 8 | — | 16 | 3 | 12,2 | 0,6 |
| 10 | — | 20 | 4 | 14,5 | 0,6 |
* e — максимальное расстояние от основания головки до места измерения номинального диаметра (d).
Материалы и покрытие заклепок ГОСТ 10302-80
Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь, алюминий, бронза.
Заклепки ГОСТ 10302-80 с низкой полукруглой головкой из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги забивных заклепок ГОСТ 10302-80 в стандартах DIN и ISO
Аналоги заклепок ГОСТ 10302 в стандартах DIN:
— DIN 674. Стандарт DIN 674 по исполнению соответствует ГОСТ 10302-80, но имеет отличия по высоте и диаметру головок, а также небольшие расхождения по расстоянию измерения номинального диаметра (на схеме — e). Стандарт ГОСТ 10302-80 регламентирует заклепки диаметром от 2 до 10 мм включительно, а DIN 674 — от 1,4 до 6 мм.
Аналоги заклепок ГОСТ 10302 в стандартах ISO:
— ISO 1051. Стандарт ISO 1051 регламентирует только диаметры тела заклепок от 1 до 36 мм включительно.
