ГОСТ 10299-80 — заклепка под молоток с полукруглой головкой
ГОСТ 10299-80 — заклепка с полукруглой головкой под молоток. Применяется для соединения элементов конструкций между собой.
Стандарт ГОСТ 10299-80 регламентирует заклепки диаметром от 1 до 36 миллиметров включительно.
| d (диаметр) | e* | D (диаметр головки) | k (высота головки) | R (радиус сферы головки) | r (макс. радиус под головкой) |
|---|---|---|---|---|---|
| 1 | 1,5 | 1,8 | 0,6 | 1 | 0,2 |
| 1,2 | 1,5 | 2,1 | 0,7 | 1,2 | 0,2 |
| 1,4 | 1,5 | 2,5 | 0,8 | 1,4 | 0,2 |
| 1,6 | 1,5 | 2,9 | 1 | 1,6 | 0,2 |
| 2 | 1,5 | 3,5 | 1,2 | 1,9 | 0,2 |
| 2,5 | 3 | 4,4 | 1,5 | 2,4 | 0,2 |
| 3 | 3 | 5,3 | 1,8 | 2,9 | 0,2 |
| 3,5 | 3 | 6,3 | 2,1 | 3,4 | 0,4 |
| 4 | 3 | 7,1 | 2,4 | 3,8 | 0,4 |
| 5 | 4 | 8,8 | 3 | 4,7 | 0,4 |
| 6 | 4 | 11 | 3,6 | 6 | 0,5 |
| 8 | 4 | 14 | 4,8 | 7,5 | 0,5 |
| 10 | 6 | 16 | 6 | 8,3 | 0,6 |
| 12 | 6 | 19 | 7,2 | 9,8 | 0,8 |
| 14 | 6 | 22 | 8,4 | 11,4 | 0,8 |
| 16 | 6 | 25 | 9,5 | 13 | 1 |
| 18 | 8 | 27 | 11 | 13,8 | 1 |
| 20 | 8 | 30 | 12 | 15,4 | 1 |
| 22 | 8 | 35 | 13 | 18,3 | 1 |
| 24 | 8 | 37 | 16 | 18,7 | 1,2 |
| 30 | 10 | 45 | 20 | 22,7 | 1,2 |
| 36 | 10 | 55 | 24 | 27,8 | 1,6 |
* e — максимальное расстояние от основания головки до места измерения номинального диаметра (d).
Материалы и покрытие заклепок ГОСТ 10299-80

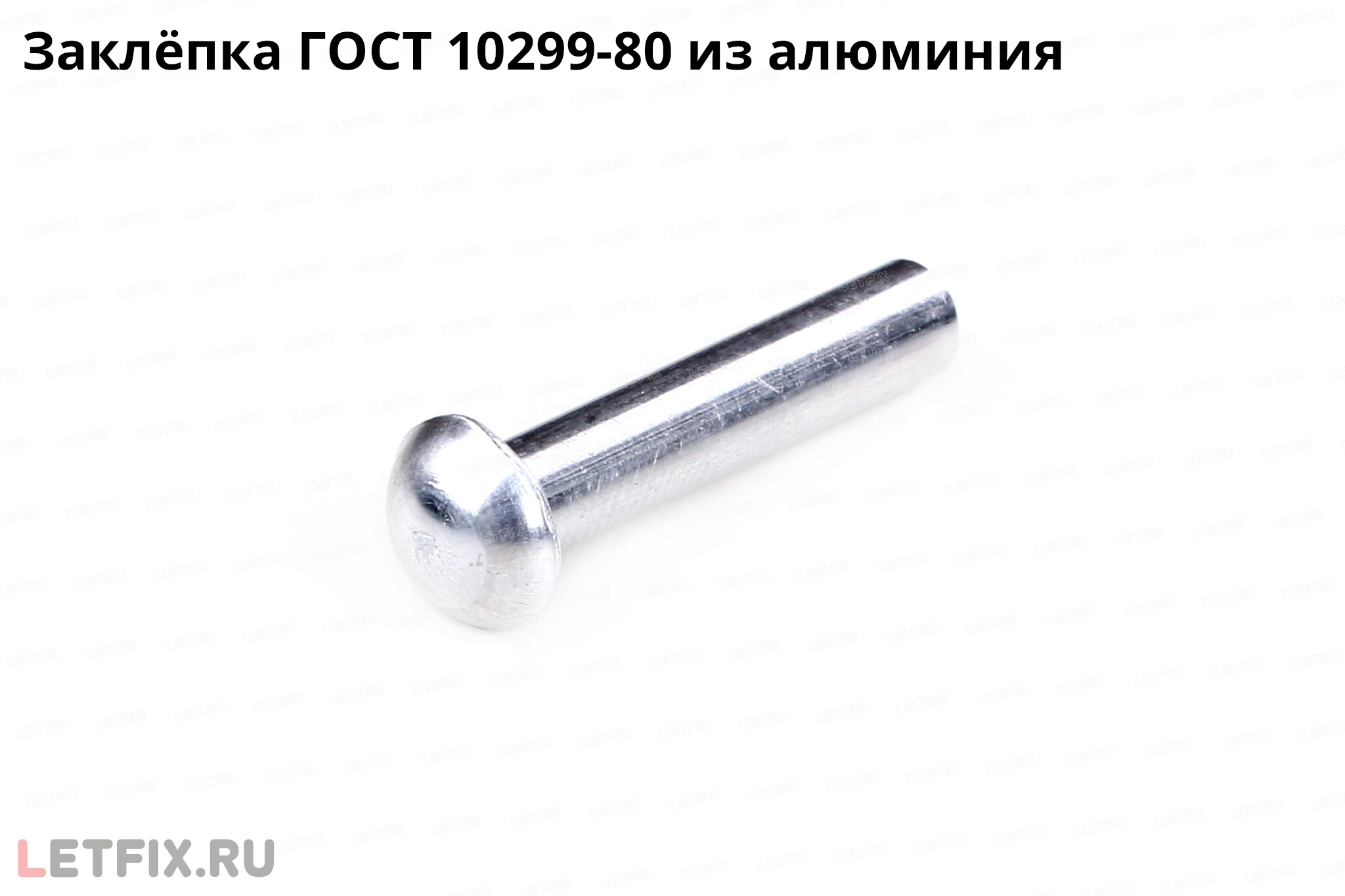

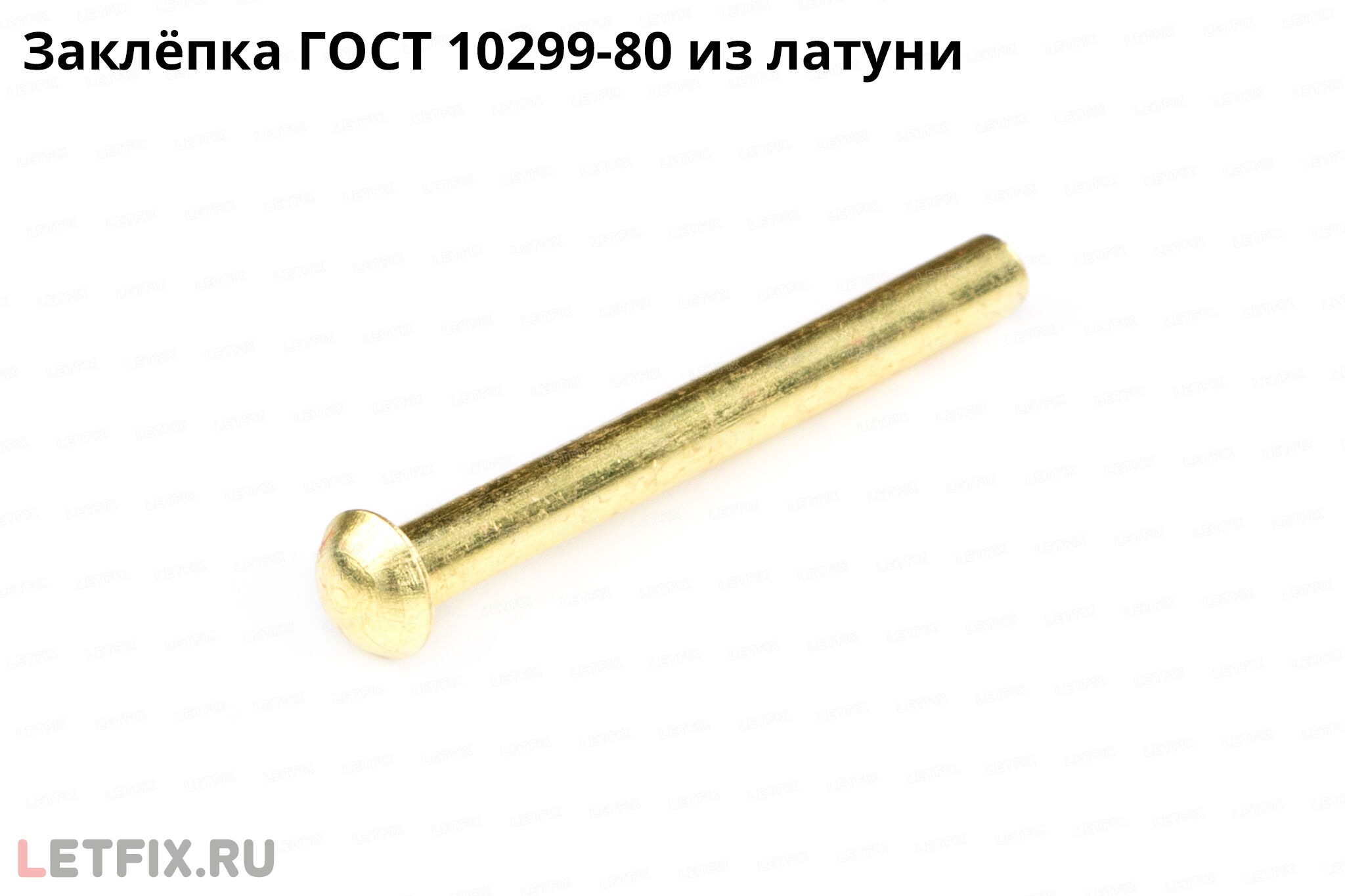

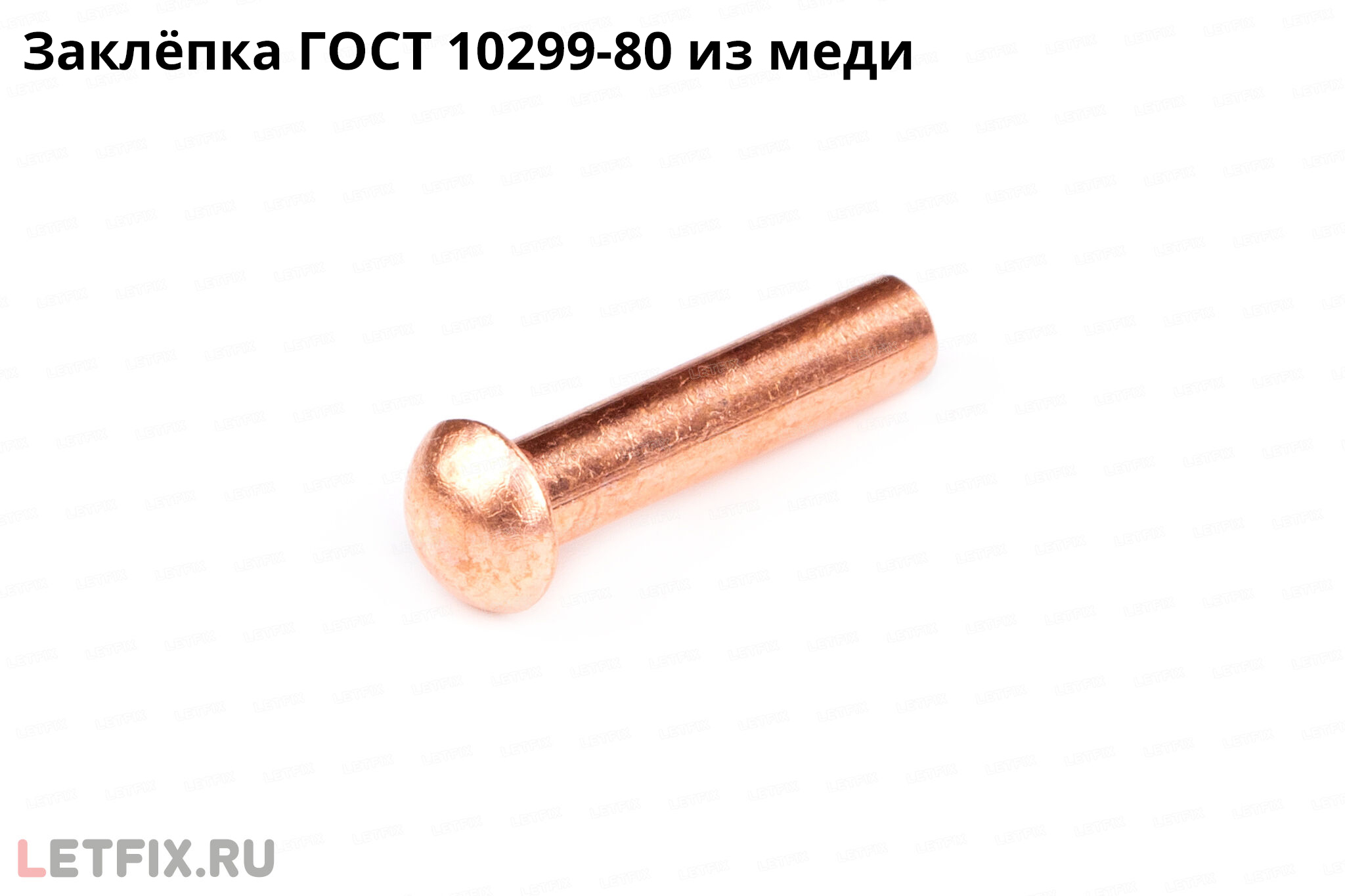

Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь, алюминий.

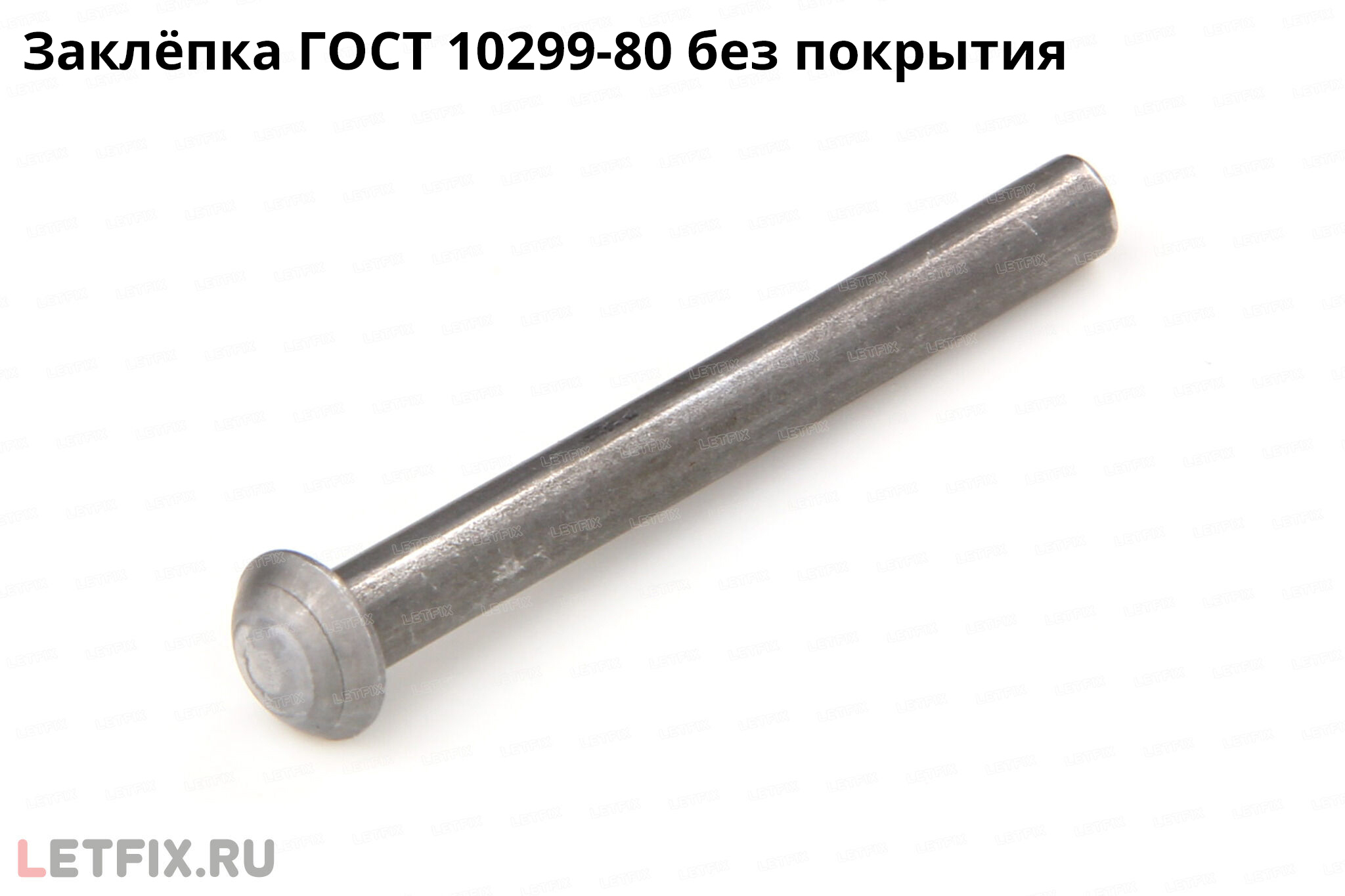

Заклепки ГОСТ 10299-80 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги забивных заклепок ГОСТ 10299-80 в стандартах DIN и ISO
Аналоги заклепок ГОСТ 10299 в стандартах DIN:
— DIN 124. Аналогичны по форме исполнения, но стандарт DIN 124 регламентирует заклепки диаметром от 10 до 36 мм включительно. Есть небольшие различия по длине расстояния измерения диаметра (на схеме — e).
— DIN 660. Аналогичны по форме исполнения, но стандарт DIN 660 регламентирует заклепки диаметром 1 до 8 мм включительно. Есть небольшие различия по длине расстояния измерения диаметра (на схеме — e).
Аналоги заклепок ГОСТ 10299 в стандартах ISO:
— ISO 1051. Стандарт ISO 1051 регламентирует только диаметры тела заклепок от 1 до 36 мм включительно.
