ГОСТ 14724-69. Болт откидной с ушком.
ГОСТ 14724-69 — болт откидной с проушиной (с ушком) с метрической резьбой, по описанию в стандарте, предназначенный для станочных приспособлений. Но также откидные болты 14724 нашли применение и для другой эксплуатации в производственных и строительных областях.
Стандарт ГОСТ 14724 69 регламентирует откидные болты с размерами резьбы от М5 до М36 включительно.

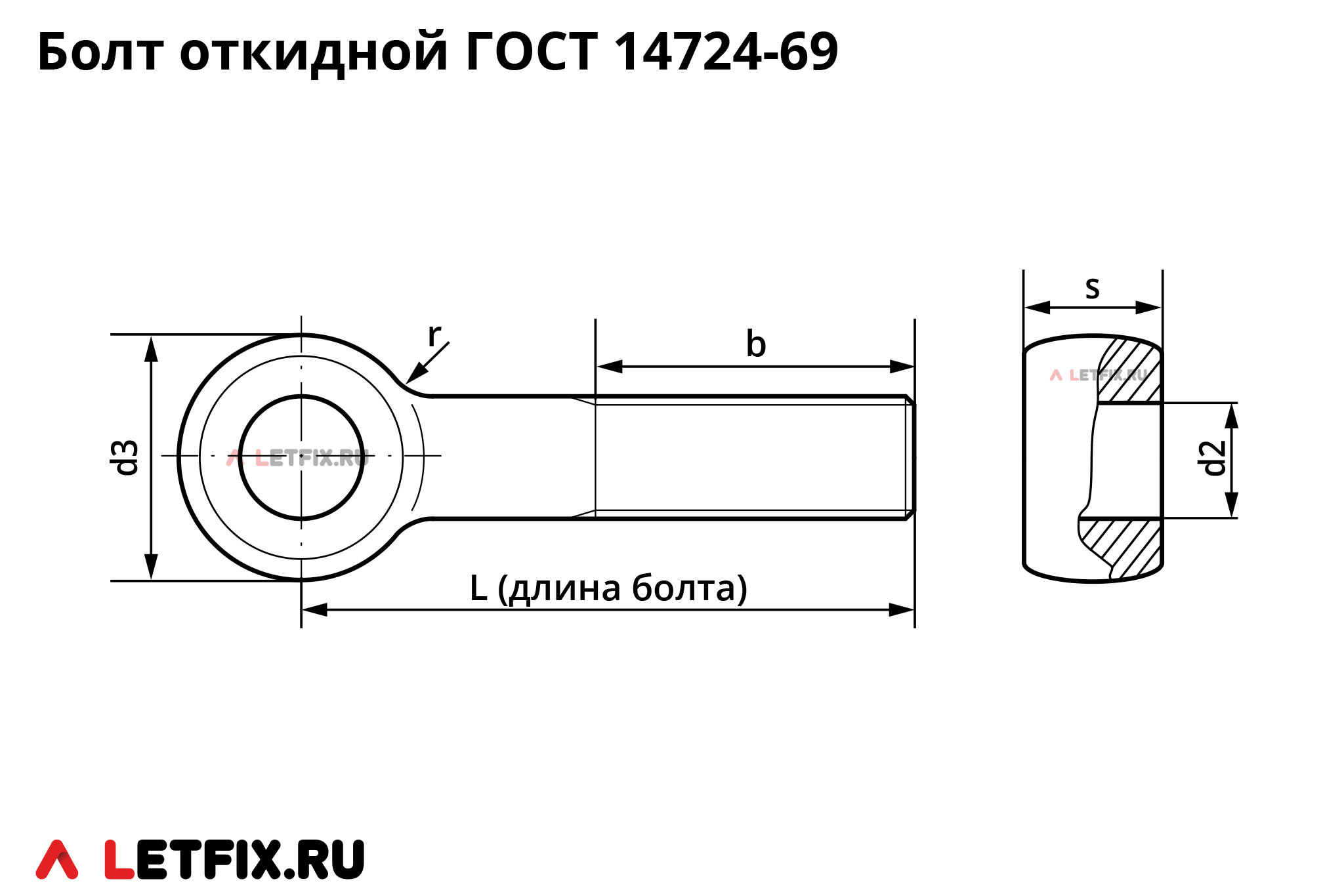

Основные размеры откидных болтов DIN 444 класса точности B
| Размер резьбы | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | |
| Шаг резьбы | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | ||||||||||
| d2, мм | 5 | 6 | 8 | 10 | 10 | 12 | 16 | 20 | 25 | 32 | ||||||||||
| d3, мм | 10 | 12 | 16 | 20 | 20 | 28 | 34 | 42 | 52 | 65 | ||||||||||
| s, мм | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 25 | 32 | 40 | ||||||||||
| r, мм | 2,5 | 4 | 4 | 4 | 6 | 6 | 6 | 10 | 10 | 16 | ||||||||||
| Длина резьбы при длине болта (L)* | ||||||||||||||||||||
| L, мм | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. | норм. | удл. |
| 25 | 16 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 32 | 16 | 22 | 20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 40 | 16 | 22 | 20 | 25 | 25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 50 | 16 | 30 | 20 | 35 | 25 | 35 | 30 | - | - | - | - | - | - | - | - | - | - | - | - | |
| 60 | 16 | 30 | 20 | 35 | 25 | 45 | 30 | 50 | 40 | - | - | - | - | - | - | - | - | - | - | |
| 70 | - | - | 20 | 35 | 25 | 45 | 30 | 50 | 40 | 55 | 50 | - | - | - | - | - | - | - | - | |
| 80 | - | - | - | - | 25 | 55 | 30 | 60 | 40 | 65 | 50 | - | - | - | - | - | - | - | - | |
| 90 | - | - | - | - | 25 | 55 | 30 | 60 | 40 | 65 | 50 | 65 | 50 | 70 | - | - | - | - | - | |
| 100 | - | - | - | - | 25 | 55 | 30 | 70 | 40 | 75 | 50 | 75 | 50 | 80 | 60 | - | - | - | - | |
| 110 | - | - | - | - | - | - | 30 | 70 | 40 | 75 | 50 | 75 | 50 | 80 | 60 | 80 | - | - | - | |
| 125 | - | - | - | - | - | - | 30 | 70 | 40 | 75 | 50 | 75 | 50 | 80 | 60 | 80 | 70 | 95 | - | |
| 140 | - | - | - | - | - | - | - | - | 40 | 90 | 50 | 90 | 50 | 95 | 60 | 95 | 70 | 95 | 100 | |
| 160 | - | - | - | - | - | - | - | - | 40 | 90 | 50 | 110 | 60 | 110 | 70 | 110 | 80 | 110 | 100 | |
| 180 | - | - | - | - | - | - | - | - | - | - | 50 | 110 | 60 | 110 | 70 | 110 | 80 | 110 | 100 | |
| 200 | - | - | - | - | - | - | - | - | - | - | 50 | 110 | 60 | 110 | 70 | 110 | 80 | 110 | 100 | |
| 220 | - | - | - | - | - | - | - | - | - | - | - | - | 60 | 110 | 70 | 110 | 80 | 110 | 100 | |
| 250 | - | - | - | - | - | - | - | - | - | - | - | - | 60 | 125 | 70 | 125 | 80 | 125 | 100 | |
| 280 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 70 | 125 | 80 | 125 | 100 | |
| 320 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 80 | 125 | 100 | |
* В стандарте ГОСТ 14724-69 указаны два типа длины резьбы: нормальная и увеличенная (удлинённая)
Материалы и покрытие болтов ГОСТ 14724-69

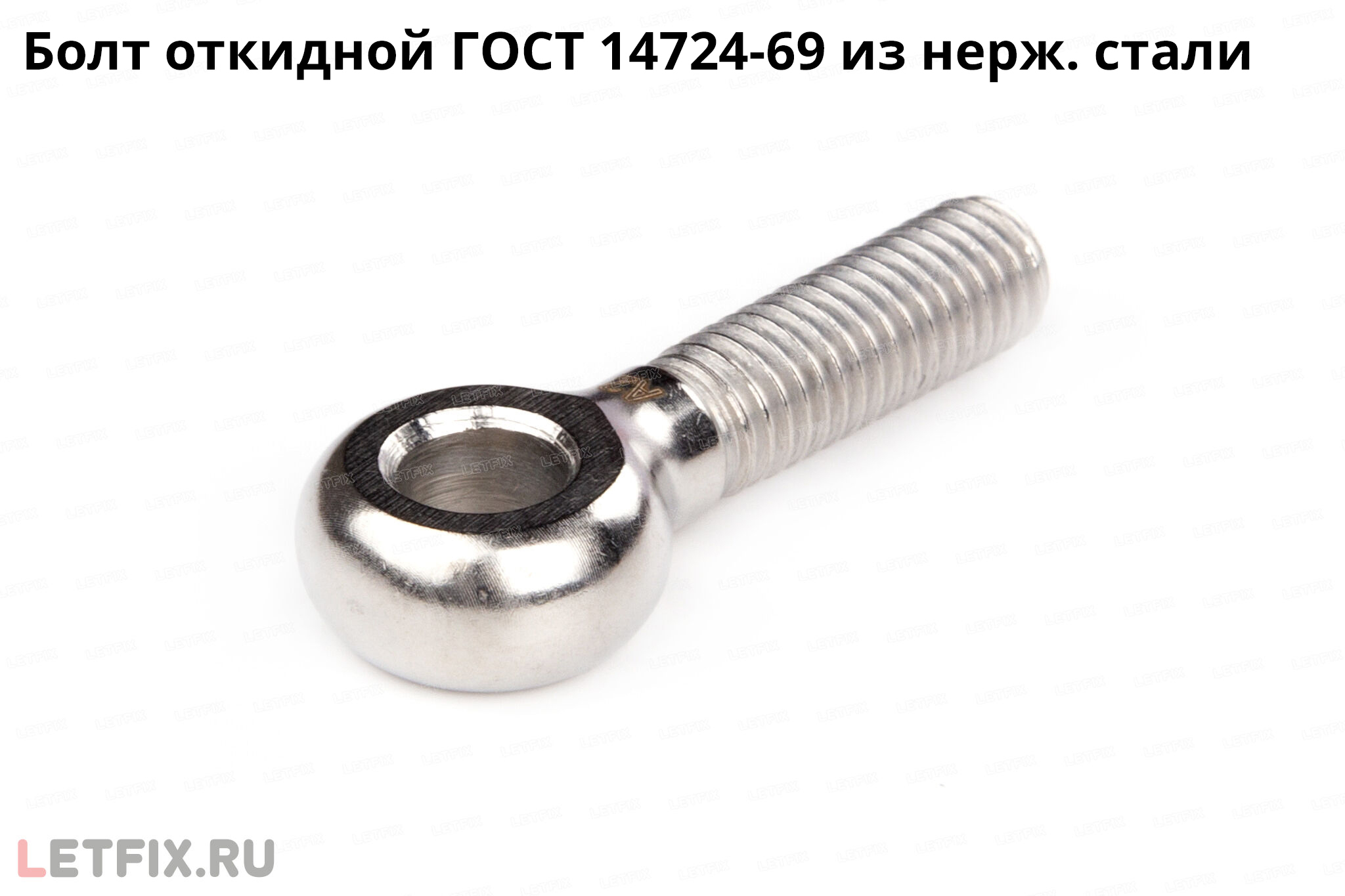

Материалы: углеродистая сталь, нержавеющая сталь.

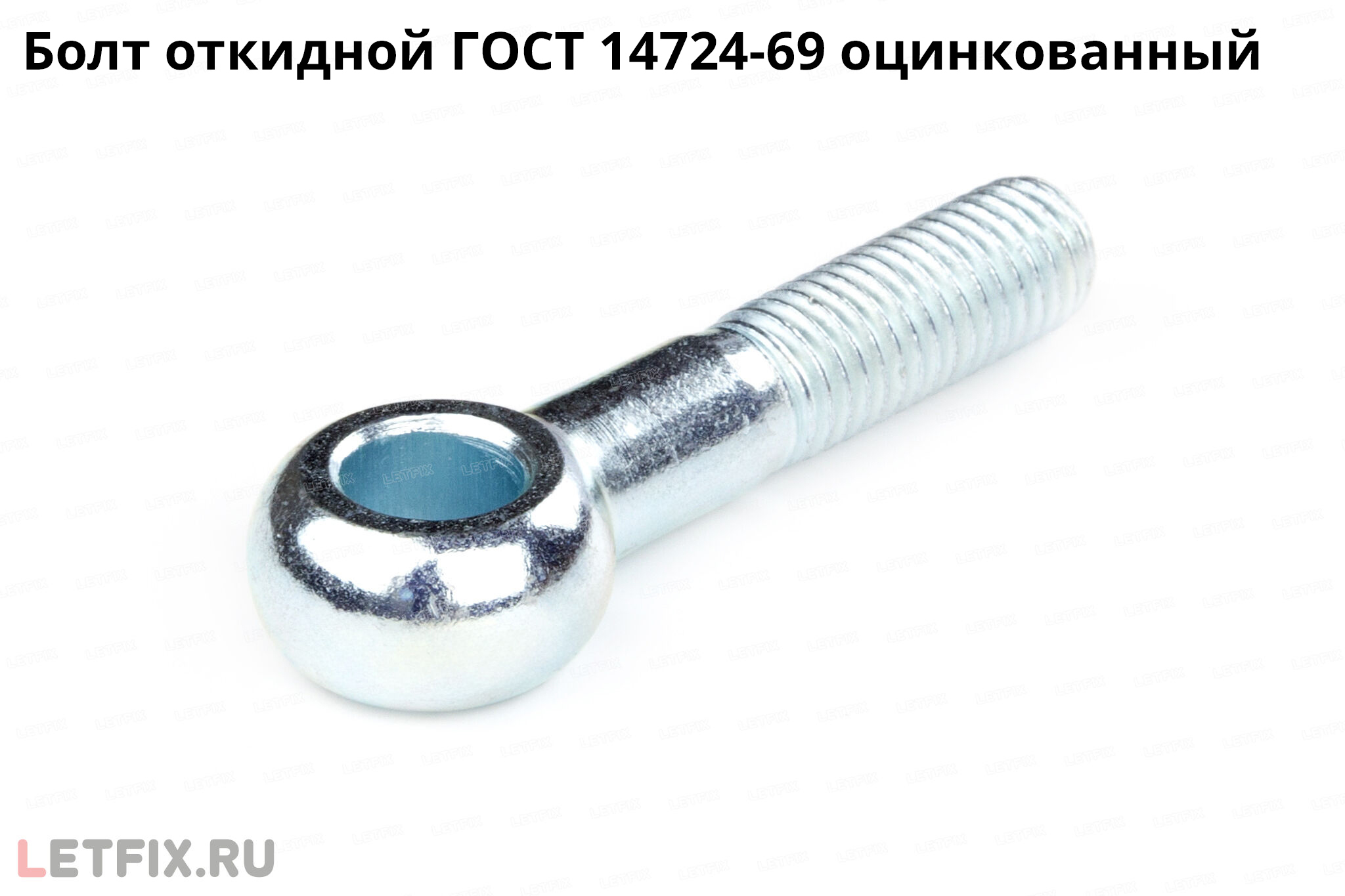

Болты ГОСТ 14724 69 откидные, произведённые из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги болтов ГОСТ 14724-69 в стандартах DIN и ГОСТ
Аналоги откидных болтов ГОСТ 14724-69 в стандартах DIN:
— DIN 444. Откидные болты по стандарту DIN 444 по исполнению аналогичны ГОСТ 14724-69, но имеют отличия по размерам ушка и длинам резьбы. Также в стандарте DIN 444 допускаются болты с размерами резьбы М27, М33 и М39, которые отсутствуют в отечественном стандарте.
Аналоги откидных болтов ГОСТ 14724-69 в стандартах ГОСТ:
— ГОСТ 3033-79. Откидные болты по стандарту ГОСТ 3033-79 по форме исполнения аналогичны ГОСТ 14724-69, но имеют отличия по размерам ушка и длинам резьбы.
