ГОСТ 3033-79 — болты откидные с неполной резьбой
ГОСТ 3033-79 — болт откидной с ушком (с петлей) с неполной метрической резьбой. Применяется для соединений деталей и агрегатов в производственных станках, приборах, а также в машиностроительных, промышленных и строительных областях. Также откидной винт ГОСТ 3033 79 нашел применение в устройстве такелажных приспособлений, для монтажа различных элементов в стены и потолки совместно с анкерами.

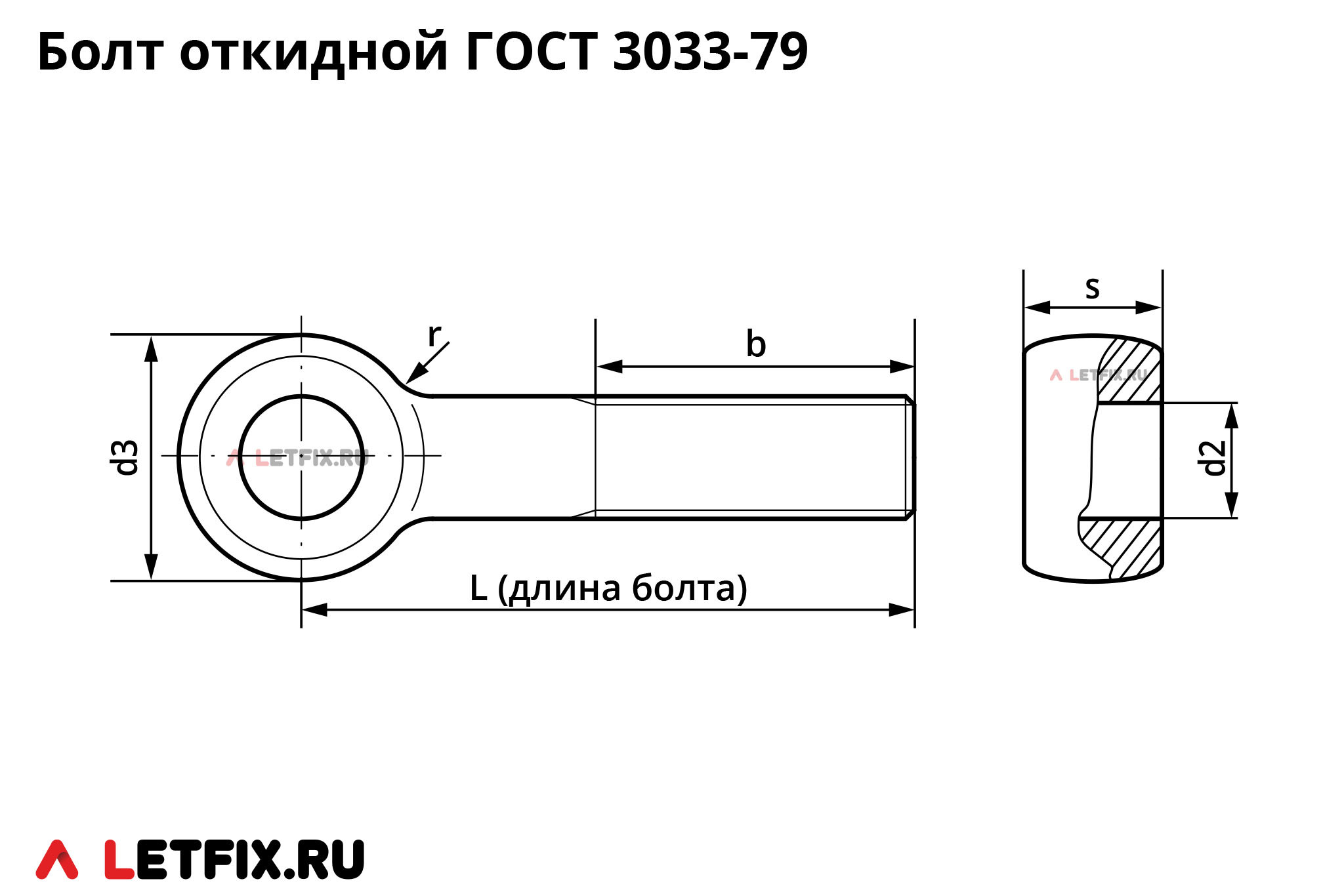

Стандарт ГОСТ 3033 79 регламентирует откидные болты трех исполнений с размерами резьбы от М5 до М36 включительно. Ниже указаны характеристики для откидных болтов ГОСТ 3033 исполнения 1.
| Размер резьбы | М5 | М6 | М8 | М10 | М12 | М14* | М16 | М20 | М24 | М30 | М36 |
| Шаг резьбы | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 |
| d2, диаметр проушины, в мм | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 18 | 20 | 25 | 30 |
| d3, в мм | 10 | 12 | 14 | 18 | 20 | 24 | 28 | 34 | 42 | 52 | 64 |
| s, в мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 22 | 26 | 34 | 40 |
| r, в мм | 4 | 5 | 5 | 6 | 8 | 10 | 10 | 12 | 16 | 20 | 22 |
| Длина резьбы при длине болта (L), в мм | |||||||||||
| L, в мм | М5 | М6 | М8 | М10 | М12 | М14* | М16 | М20 | М24 | М30 | М36 |
| 25 | 16 | - | - | - | - | - | - | - | - | - | - |
| 32 | 16 | 16 | - | - | - | - | - | - | - | - | - |
| 36 | 20 | 20 | 20 | - | - | - | - | - | - | - | - |
| 40 | 25 | 25 | 25 | 25 | - | - | - | - | - | - | - |
| 45 | 30 | 30 | 30 | 30 | 30 | - | - | - | - | - | - |
| 50 | 30 | 30 | 30 | 30 | 35 | 30 | - | - | - | - | - |
| 55 | 30 | 30 | 35 | 35 | 35 | - | - | - | - | - | - |
| 60 | 30 | 35 | 35 | 40 | 40 | 40 | 40 | - | - | - | - |
| 65 | - | 35 | 35 | 40 | 40 | 45 | - | - | - | - | - |
| 70 | - | 35 | 40 | 45 | 45 | 50 | 50 | - | - | - | - |
| 75 | - | - | 45 | 45 | 45 | 50 | 50 | - | - | - | - |
| 80 | - | - | 45 | 45 | 50 | 50 | 55 | 55 | - | - | - |
| 85 | - | - | - | 45 | 50 | 65 | 55 | - | - | - | - |
| 90 | - | - | - | 55 | 60 | 65 | 65 | 65 | - | - | - |
| 95 | - | - | - | 55 | 60 | 65 | 65 | - | - | - | - |
| 100 | - | - | - | 65 | 65 | 75 | 75 | 75 | 70 | - | - |
| 110 | - | - | - | - | 75 | 75 | 75 | 80 | 80 | - | - |
| 120 | - | - | - | - | - | - | 75 | - | - | - | - |
| 125 | - | - | - | - | 75 | 75 | 75 | 80 | 80 | 90 | - |
| 140 | - | - | - | - | - | 90 | 90 | 95 | 95 | 95 | 95 |
| 160 | - | - | - | - | - | - | 110 | 110 | 110 | 110 | 100 |
| 180 | - | - | - | - | - | - | - | 110 | 110 | 110 | 125 |
| 200 | - | - | - | - | - | - | - | 110 | 110 | 110 | 125 |
| 220 | - | - | - | - | - | - | - | - | 110 | 110 | 125 |
| 250 | - | - | - | - | - | - | - | - | 125 | 125 | 140 |
| 280 | - | - | - | - | - | - | - | - | - | 125 | 140 |
| 320 | - | - | - | - | - | - | - | - | - | - | 140 |
* — размер применять не рекомендуется.
Материалы и покрытие болтов ГОСТ 3033-79

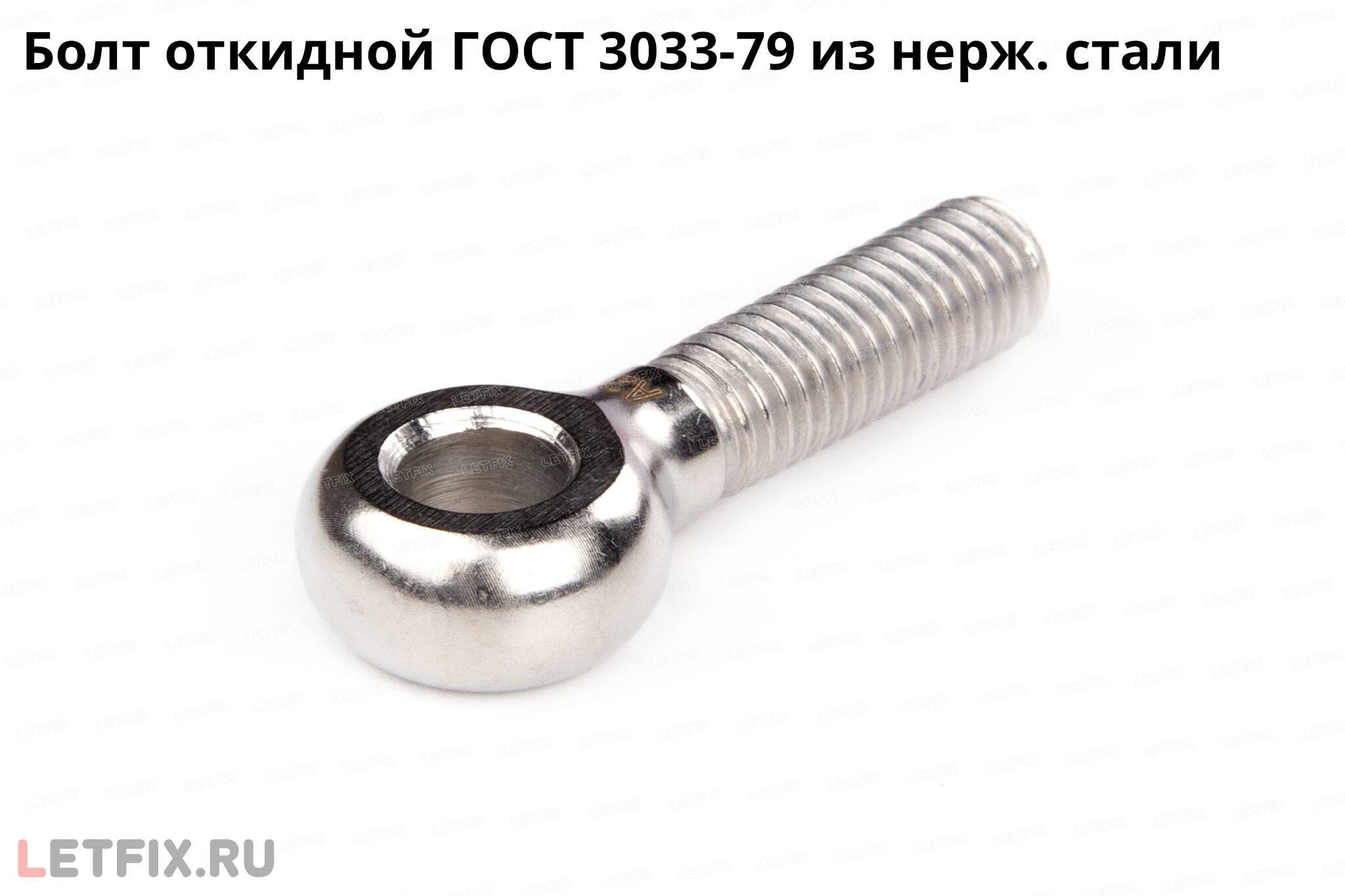

Материалы: углеродистая сталь, нержавеющая сталь.

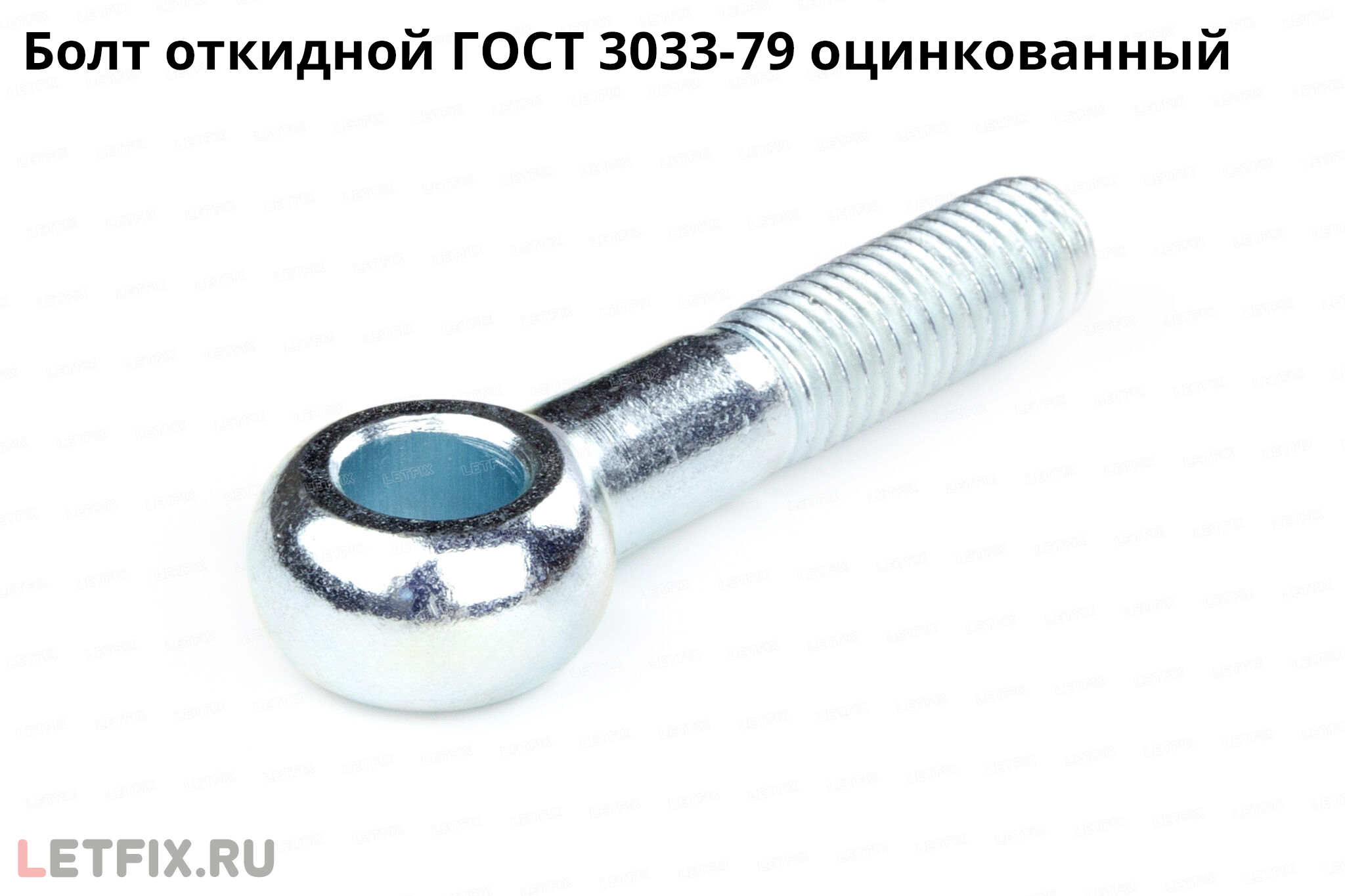

Болты откидные ГОСТ 3033 79, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги болтов ГОСТ 3033-79 в стандартах DIN и ГОСТ
Аналоги откидных болтов ГОСТ 3033-79 в стандартах DIN:
— DIN 444. Откидные болты по стандарту DIN 444 по исполнению аналогичны ГОСТ 3033-79 исполнения 1, но имеют отличия по размерам ушка и длине резьбы.
Аналоги откидных болтов ГОСТ 3033-79 в стандартах ГОСТ:
— ГОСТ 14724-69. Откидные болты по стандарту ГОСТ 14724-69 по форме исполнения аналогичны ГОСТ 3033-79, но имеют отличия по размерам ушка и длине резьбы.
