ГОСТ 6393-73 — гайка круглая с торцевыми отверстиями
ГОСТ 6393-73 — гайка круглая с отверстиями на торце гайки с мелким шагом метрической резьбы. Используется совместно в машиностроении, приборостроении, электротехнике и прочих производственных отраслях. Для работы с гайкой применяется ключи 128, 129 и 130 ГОСТ 29308-92 или DIN 3116.
Стандарт на гайки ГОСТ 6393 73 с торцевыми отверстиями регламентирует исполнение гаек класса точности А с размерами резьбы от М8 до М100 включительно.

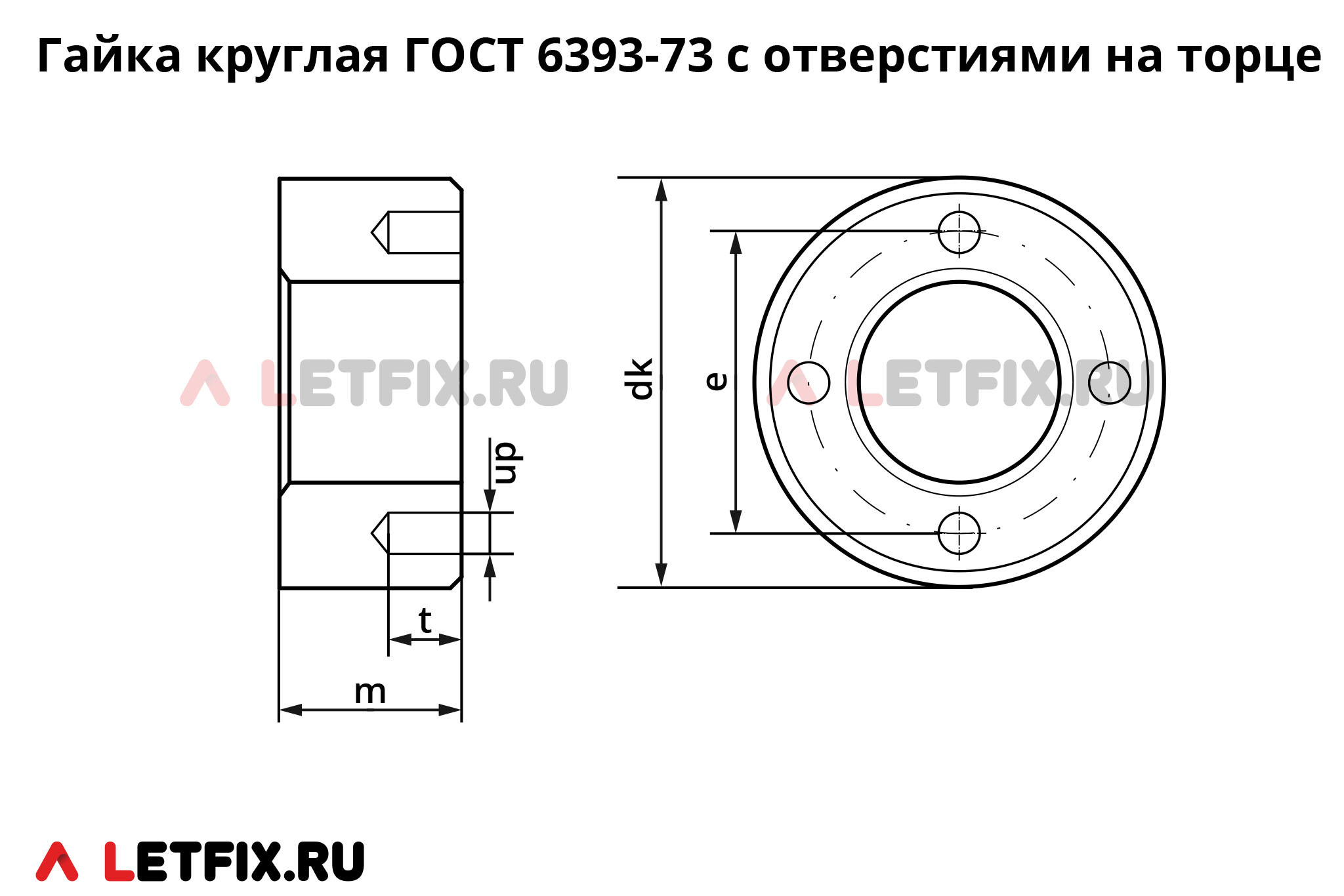

| Размер резьбы | Шаг резьбы | dk, диаметр гайки, в мм | m, высота гайки, в мм | dn, диаметр отверстий, в мм | t, глубина отверстий, в мм | e, расстояние между центрами отверстий, в мм |
|---|---|---|---|---|---|---|
| М8 | 1 | 18 | 6 | 3 | 3,5 | 13 |
| М10 | 1,25 | 22 | 8 | 3 | 5 | 15 |
| М12 | 1,25 | 26 | 8 | 3 | 5 | 18 |
| М14 | 1,5 | 28 | 8 | 3 | 5 | 20 |
| М16 | 1,5 | 30 | 8 | 3,5 | 5 | 22 |
| М18 | 1,5 | 32 | 8 | 3,5 | 5 | 24 |
| М20 | 1,5 | 34 | 8 | 3,5 | 5 | 27 |
| М22 | 1,5 | 38 | 8 | 3,5 | 5 | 30 |
| М24 | 1,5 | 42 | 10 | 4 | 5 | 34 |
| М27 | 1,5 | 45 | 10 | 4 | 5 | 34 |
| М30 | 1,5 | 48 | 10 | 4,5 | 7 | 38 |
| М33 | 1,5 | 52 | 10 | 4,5 | 7 | 42 |
| М36 | 1,5 | 55 | 10 | 4,5 | 7 | 48 |
| М39 | 1,5 | 60 | 10 | 4,5 | 7 | 48 |
| М42 | 1,5 | 65 | 10 | 6 | 7 | 56 |
| М45 | 1,5 | 70 | 10 | 6 | 7 | 56 |
| М48 | 1,5 | 75 | 12 | 6 | 7 | 64 |
| М52 | 1,5 | 80 | 12 | 6 | 7 | 64 |
| М56 | 2 | 85 | 12 | 8 | 7 | 72 |
| М60 | 2 | 90 | 12 | 8 | 8 | 72 |
| М64 | 2 | 95 | 12 | 8 | 8 | 80 |
| М68 | 2 | 100 | 15 | 9 | 8 | 80 |
| М72 | 2 | 105 | 15 | 9 | 11 | 90 |
| М76 | 2 | 110 | 15 | 9 | 11 | 90 |
| М80 | 2 | 115 | 15 | 9 | 11 | 100 |
| М85 | 2 | 120 | 15 | 9 | 11 | 100 |
| М90 | 2 | 125 | 18 | 9 | 11 | 110 |
| М95 | 2 | 130 | 18 | 9 | 11 | 110 |
| М100 | 2 | 135 | 18 | 9 | 11 | 120 |
* — номинальный размер.
Материалы и покрытие гаек ГОСТ 6393-73
Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь.
Гайки круглые с торцевыми отверстиями ГОСТ 6393 73, произведенные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги гаек ГОСТ 6393-73 в стандартах DIN
Точные аналоги гаек 6393-73 в стандартах DIN отсутствуют, но есть похожий аналог:
— DIN 547. Гайки по стандарту DIN 547 оснащены двумя торцевыми отверстиями и имеют размеры от М2 до М10 включительно. Пересекаемые в стандартах ГОСТ 6393 и DIN 547 гайки М8 и М10, в немецком стандарте имеют стандартный крупный шаг резьбы.
