ГОСТ 7801-81 — болт с увеличенной полукруглой головкой с усом на подголовнике
ГОСТ 7801-81 — болт с увеличенной полукруглой головкой и усом под головкой. Другое название болта — винт мебельный с усом ГОСТ 7801 81. Используется для соединения элементов конструкций в мебельных производствах, машиностроении, приборостроении, строительстве и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

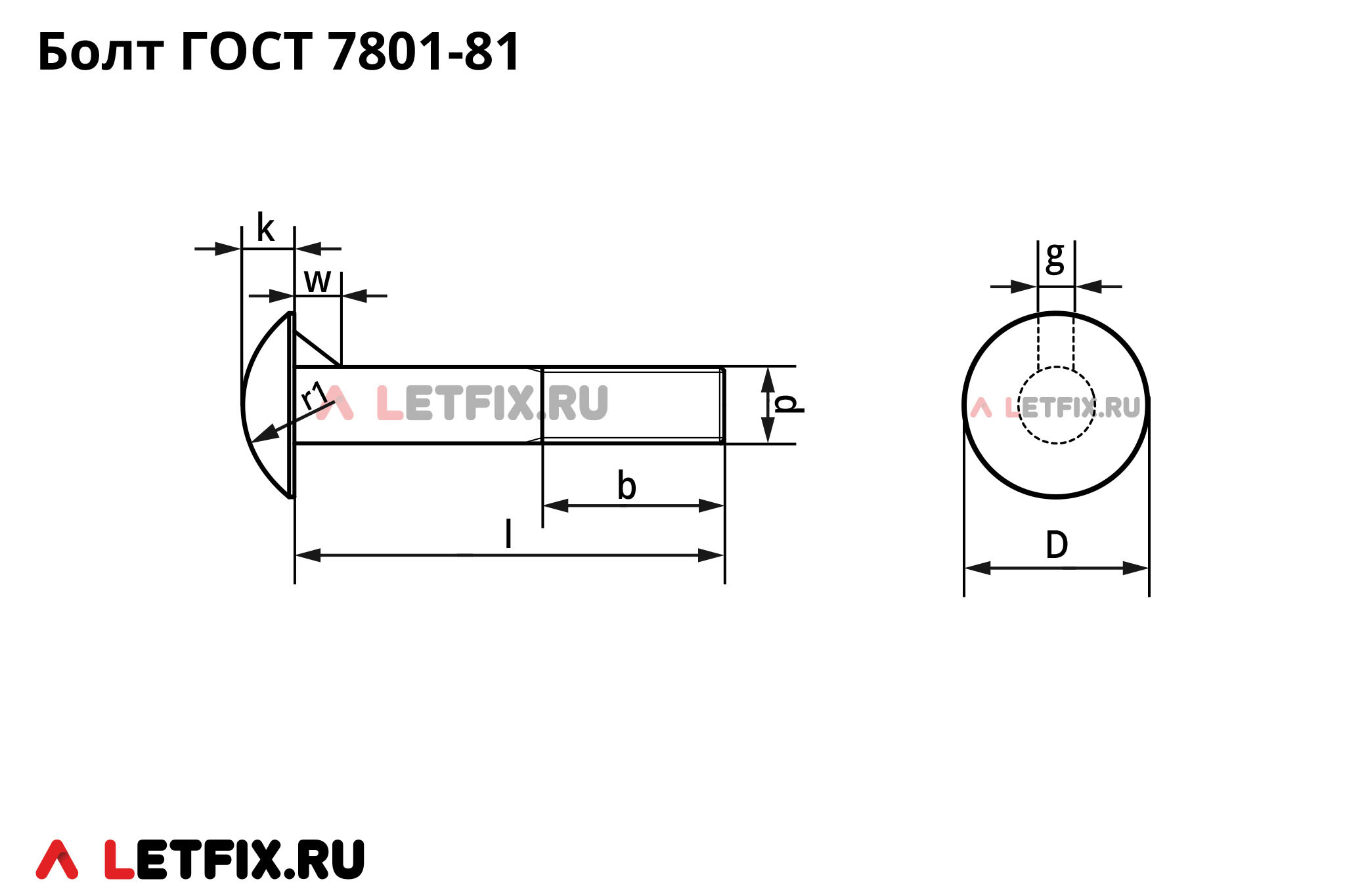

Стандарт ГОСТ 7801-81 для болтов с круглой головкой с усом на подголовнике регламентирует болты класса точности С для размеров резьбы от М6 до М20 включительно.
| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | w, мин. высота усика, в мм | r1 ≈, в мм | |
|---|---|---|---|---|---|---|---|
| при L≤120 | при L>120 | ||||||
| М6 | 1 | 18 | - | 14 | 3 | 3 | 11 |
| М8 | 1,25 | 22 | - | 18 | 4 | 3,5 | 14 |
| М10 | 1,5 | 26 | 32 | 23 | 5 | 5 | 18 |
| М12 | 1,75 | 30 | 36 | 28 | 6 | 6 | 22 |
| М16 | 2 | 38 | 44 | 35 | 8 | 8 | 26 |
| М20 | 2,5 | 46 | 52 | 44 | 10 | 9 | 32 |
Материалы и покрытие болтов DIN ГОСТ 7801-81
Материалы: углеродистая сталь.
Мебельные болты ГОСТ 7801-81 с полукруглой головкой и усом, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги болтов ГОСТ 7801-81 в стандартах DIN, ГОСТ и ISO
Аналоги болта ГОСТ 7801 81 в стандартах DIN:
— DIN 607. Болты DIN 607 являются аналогом ГОСТ 7801 81, но имеют меньший диаметр головки, а также есть отличия по длинам резьбы. В стандарте DIN 607 регламентированы болты с размерами резьбы от М8 до М16 включительно.
Аналоги болта ГОСТ 7801 81 в стандартах ГОСТ:
— ГОСТ 7783-81. Болты ГОСТ 7783-81 имеют меньший размер диаметра головки, но при этом головка имеет большую высоту. Стандарт ГОСТ 7801-81 предпочтительнее ввиду большего присутствия готовой продукции на рынке РФ.
Аналоги болта ГОСТ 7801-81 в стандартах ISO:
В стандартах ISO аналоги мебельных болтов ГОСТ 7801-81 отсутствуют.
