ГОСТ 17673-81 — болт с увеличенной потайной головкой и высоким квадратным подголовником
ГОСТ 17673-81 — болт увеличенной потайной головкой и высоким квадратным подголовником. Применяется для при проведении сборочных работ в машиностроении, станкостроении, в железнодорожной промышленности и прочих промышленно-производственных отраслях совместно с гайками соответствующих размеров резьбы.
Стандарт ГОСТ 17673 81 для винтов с потайной головкой большого диаметра с высоким подголовником регламентирует винты класса точности С с размерами резьбы от М5 до М16 включительно.

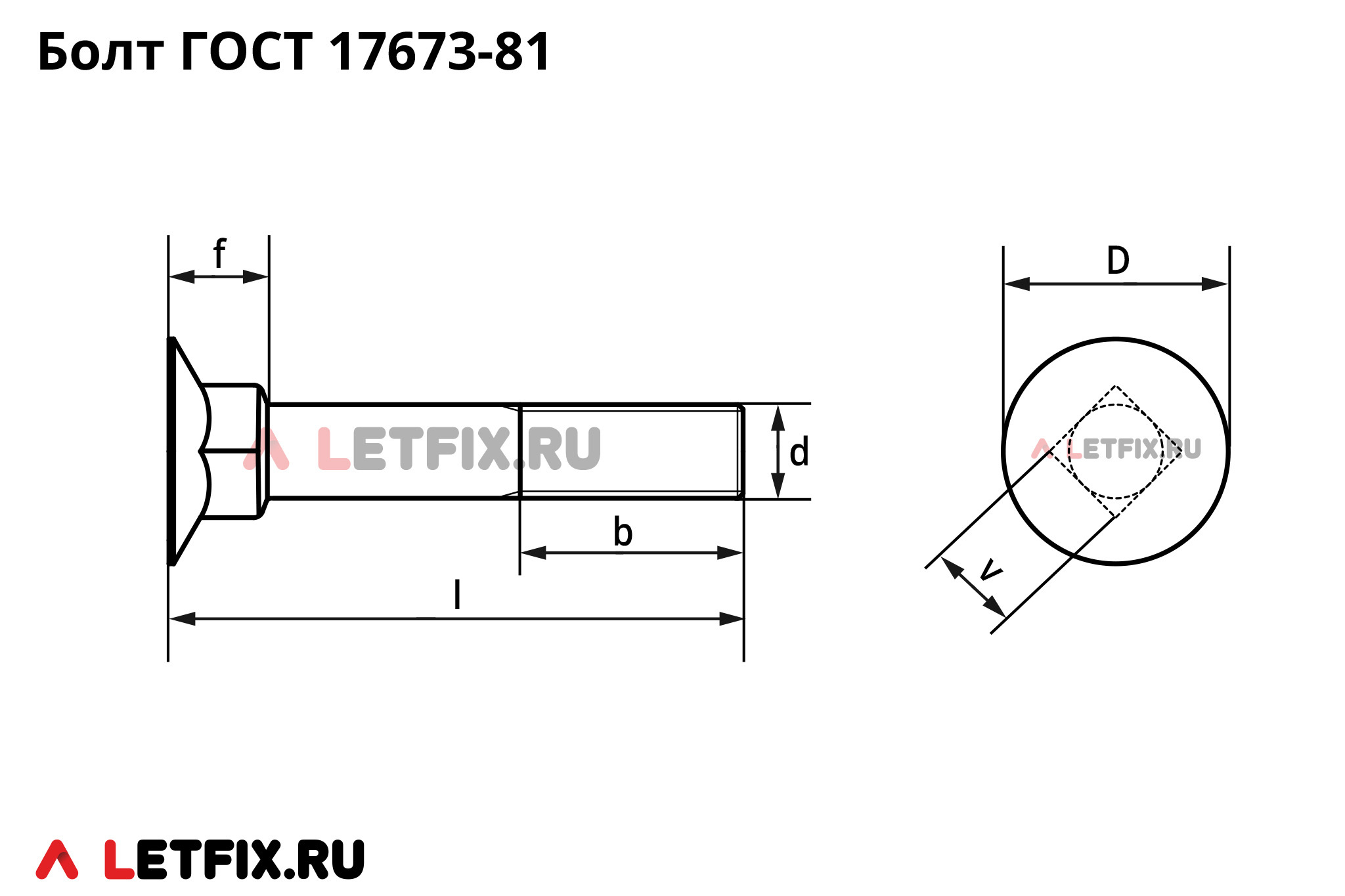

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | f, высота головки с подголовником, в мм | v, сторона подголовника, в мм | |
|---|---|---|---|---|---|---|
| при L≤120 | при L>120 | |||||
| М5 | 0,8 | 16 | - | 11 | 6 | 5 |
| М6 | 1 | 18 | - | 14 | 7 | 6 |
| М8 | 1,25 | 22 | - | 18 | 9 | 8 |
| М10 | 1,5 | 26 | - | 23 | 11 | 10 |
| М12 | 1,75 | 30 | - | 28 | 13 | 12 |
| М16 | 2 | 38 | 44 | 35 | 16 | 16 |
Материалы и покрытие болтов ГОСТ 17673-81
Материалы: углеродистая сталь, нержавеющая сталь.
Винты ГОСТ 17673-81 с потайной головкой с высоким квадратным подголовником, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги болтов ГОСТ 17673-81 в стандартах DIN и ISO
Аналоги винта ГОСТ 17673 в стандартах DIN:
DIN 605. Стандарт DIN 605 является аналогом ГОСТ 17673-81, но в немецком стандарте регламентируются болты с размерами резьбы М6, М8 и М10. Также есть различия по длинам резьбы.
