ГОСТ 13152-67 — станочный Т-образный болт для пазов
ГОСТ 13152-67 — болт для станочных пазов с т-образной головкой с метрической резьбой. Болты к пазам станочным обработанным.
Стандарт ГОСТ 13152 67 для т-образных пазовых винтов (болтов) регламентирует резьбу от М8 до М48 включительно.
Исполнения болтов ГОСТ 13152
Болты станочные ГОСТ 13152-67 имеют два исполнения:

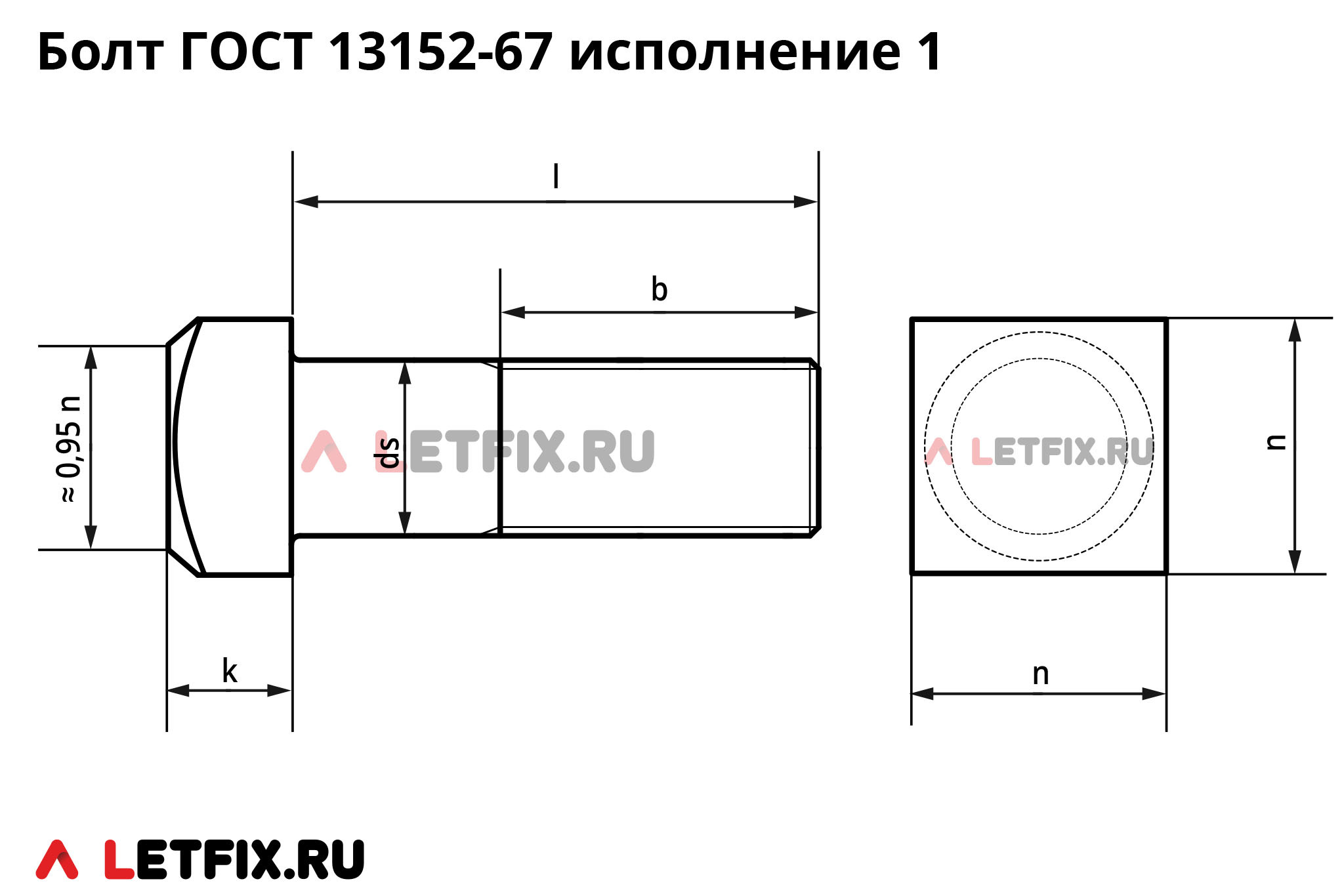

ГОСТ 13152-67 исполнение 1 — болты т-образные с квадратной головокой.

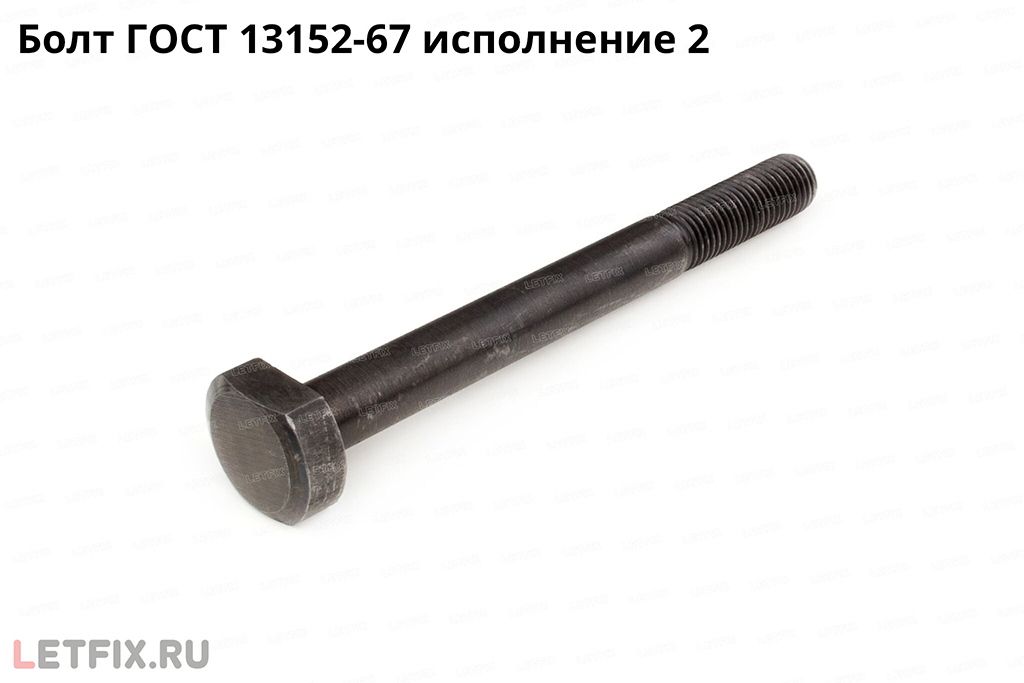

ГОСТ 13152-67 исполнение 2 — болты т-образные с прямоугольной головокой (может быть скругленной формы).
Мы выполняем производство болтов ГОСТ 13152 67 обоих исполнений.
Основные параметры и размеры болтов ГОСТ 13152-67
| Размер резьбы | Шаг резьбы | Для паза, в мм | b, длина резьбы, в мм | n, в мм | D1*, в мм | k, в мм | ds, в мм |
|---|---|---|---|---|---|---|---|
| М8 | 1,25 | 10 | при l≤50 — 20 при l>50 — 25 | 14 | 20 | 6 | 8 |
| М10 | 1,5 | 12 | при l≤50 — 25 при l>50 — 30 | 18 | 25 | 7 | 10 |
| М12 | 1,75 | 14 | при l≤50 — 25 при 50>l≤80 — 30 при l>80 — 40 | 22 | 28 | 8 | 12 |
| М16 | 2 | 18 | при l≤80 — 35 при l>80 — 50 | 28 | 36 | 10 | 16 |
| М20 | 2,5 | 22 | при l≤80 — 40 при 90>l≤160 — 50 при l>160 — 40 | 34 | 42 | 14 | 20 |
| М24 | 3 | 28 | при l≤80 — 50 при 90>l≤180 — 60 при l>180 — 80 | 44 | 55 | 18 | 24 |
| М30 | 3,5 | 36 | при l≤160 — 70 при l>160 — 80 | 54 | 65 | 22 | 30 |
| М36 | 4 | 42 | при l≤160 — 80 при l>160 — 100 | 65 | 80 | 26 | 36 |
| М42 | 4,5 | 48 | при l≤160 — 80 при 160>l≤220 — 100 при l>220 — 125 | 75 | 95 | 30 | 42 |
| М48 | 5 | 54 | при l≤220 — 100 при l>220 — 125 | 85 | 105 | 34 | 48 |
* — для исполнения 2
Материалы и покрытие болтов ГОСТ 13152-67
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.
Пазовые Т-образные болты DIN 186 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия. Чаще всего поставляются без покрытия.
Аналоги болтов ГОСТ 13152-67 в стандартах DIN и ISO
Аналоги станочного болта 13152 в стандартах DIN:
— DIN 186. Стандарт DIN 186 имеет то же назначение, но имеет подголовник, а также имеет другие размеры головок, длины резьбы, а также в немецком стандарте присутствует размер резьбы М6.
— DIN 188. Стандарт DIN 188 имеет то же назначение, но имеет другие размеры головок, длины резьбы, а также стандарт DIN 186 регламентирует болты с резьбой от М8 до М80 включительно.
— DIN 261. Стандарт DIN 261 также является пазовым болтом, но имеет другие размеры головок, длины резьбы, а также стандарт DIN 261 регламентирует две формы болтов.
