ГОСТ 5915-70. Гайка шестигранная.

ГОСТ 5915-70 — стандарт, окончивший действие 1 января 2017 года. Действовал для шестигранных гаек класса точности B с метрической резьбой. Взамен стандарта на гайки ГОСТ 5915-70 с января 2017 года действует стандарт ГОСТ ISO 4032-2014.
Гайки по стандарту ГОСТ 5915-70 используются с болтами, винтами, шпильками с соответствующим размером и шагом резьбы в строительстве, промышленности, машиностроении.
Могут быть выполнены производится из углеродистой стали, нержавеющей стали А2 и А4, латуни, бронзы, пластмассы.
Стандарт имел три исполнения. ГОСТ 5915-70 Исполнение 1 — шестигранная гайка с фасками с двух сторон. У гаек Исполнения 2 фаска была с одной стороны. Гайка ГОСТ 5915-70 Исполнение 3 имела фаску с одной стороны, а с другой — приварной выступ.
Регламентировал гайки с размером резьбы от М3 до М48.
Аналоги и соответствие другим стандартам
Действующим точным аналогом гаек ГОСТ 5915-70 являются гайки ГОСТ ISO 4032-2014 и ISO 4032.
Рекомендуется использовать наиболее распространённый стандарт для гаек — DIN 934. Стоит учитывать, что у стандарта DIN 934 имеются небольшие расхождения по размеру минимальной ширины и максимальной высоты гаек.

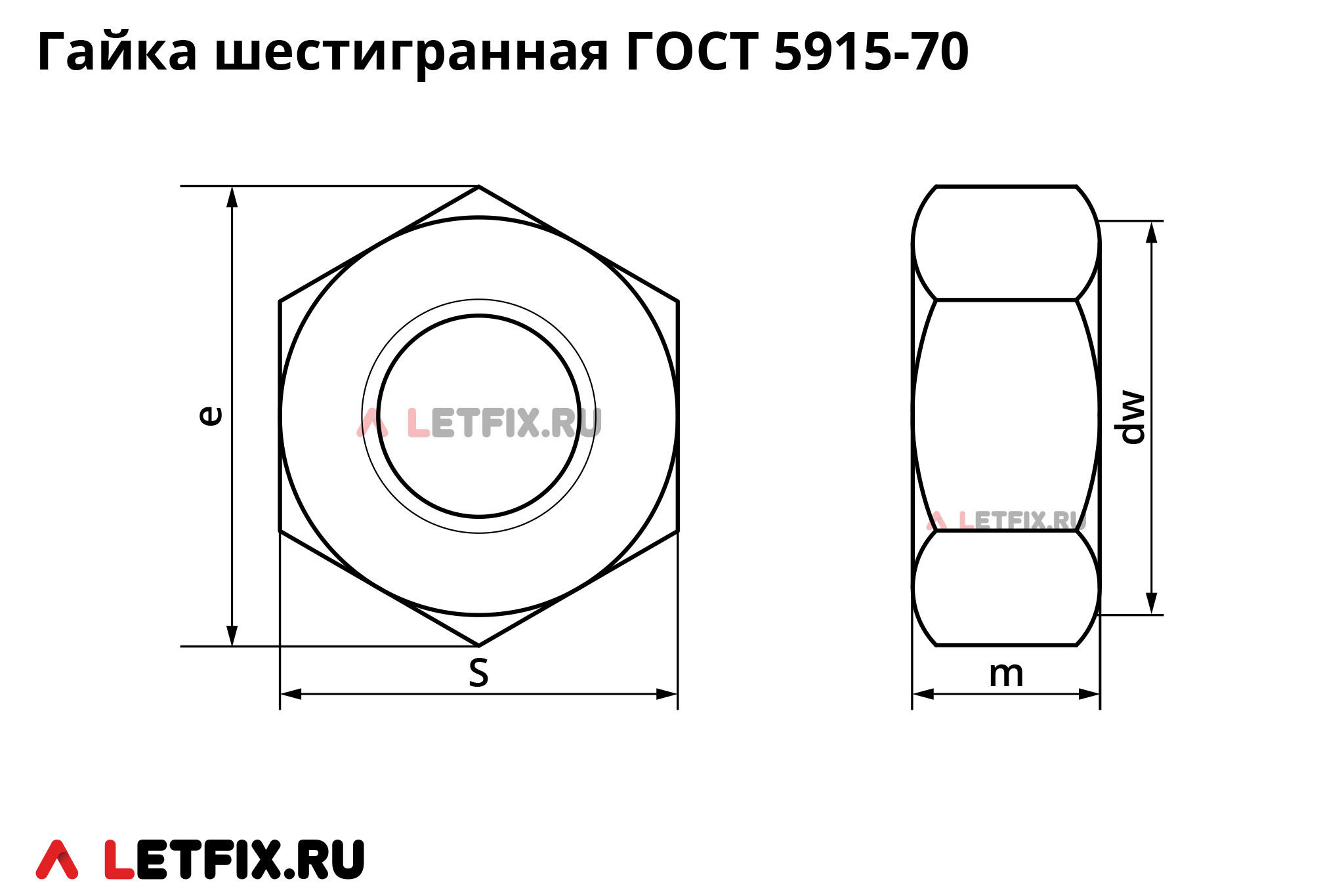

Основные размеры гаек ГОСТ 5915-70
Размер резьбы | Шаг резьбы (стандартный, он же — крупный) | S (размер ключа) | e (мин. ширина гайки) | m (макс. высота гайки) |
---|---|---|---|---|
М3 | 0,5 | 5,5 | 5,9 | 3,4 |
М4 | 0,7 | 7 | 7,5 | 4,4 |
М5 | 0,8 | 8 | 8,6 | 5,6 |
М6 | 1 | 10 | 10,9 | 6,1 |
М8 | 1,25 | 13 | 14,2 | 7,9 |
М10 | 1,5 | 17* | 18,7 | 9,5 |
М12 | 1,75 | 19* | 20,9 | 12,2 |
М14 | 2 | 22* | 23,9 | 13,9 |
М16 | 2 | 24 | 26,2 | 15,9 |
М18 | 2,5 | 27 | 29,6 | 17,3 |
М20 | 2,5 | 30 | 33 | 18,7 |
М22 | 2,5 | 32* | 35 | 20,5 |
М24 | 3 | 36 | 39,6 | 22,3 |
М27 | 3 | 41 | 45,2 | 24,35 |
М30 | 3,5 | 46 | 50,9 | 26,4 |
М36 | 4 | 55 | 60,8 | 31,5 |
М42 | 4,5 | 65 | 71,3 | 34,9 |
М48 | 5 | 75 | 82,6 | 38,9 |
* — согласно Приложению 2 стандарта ГОСТ 5915-70.
