ГОСТ 1491-80. Винт с цилиндрической головкой, прямой шлиц.
ГОСТ 1491-80 — винты с цилиндрической головкой с прямым шлицем. Применяются для соединения элементов при проведении сборочных работ.
Стандарт ГОСТ 1491-80 устанавливает характеристики винтов класса точности А и B с низкой цилиндрической головкой с размером резьбы от М1 до М20 включительно.

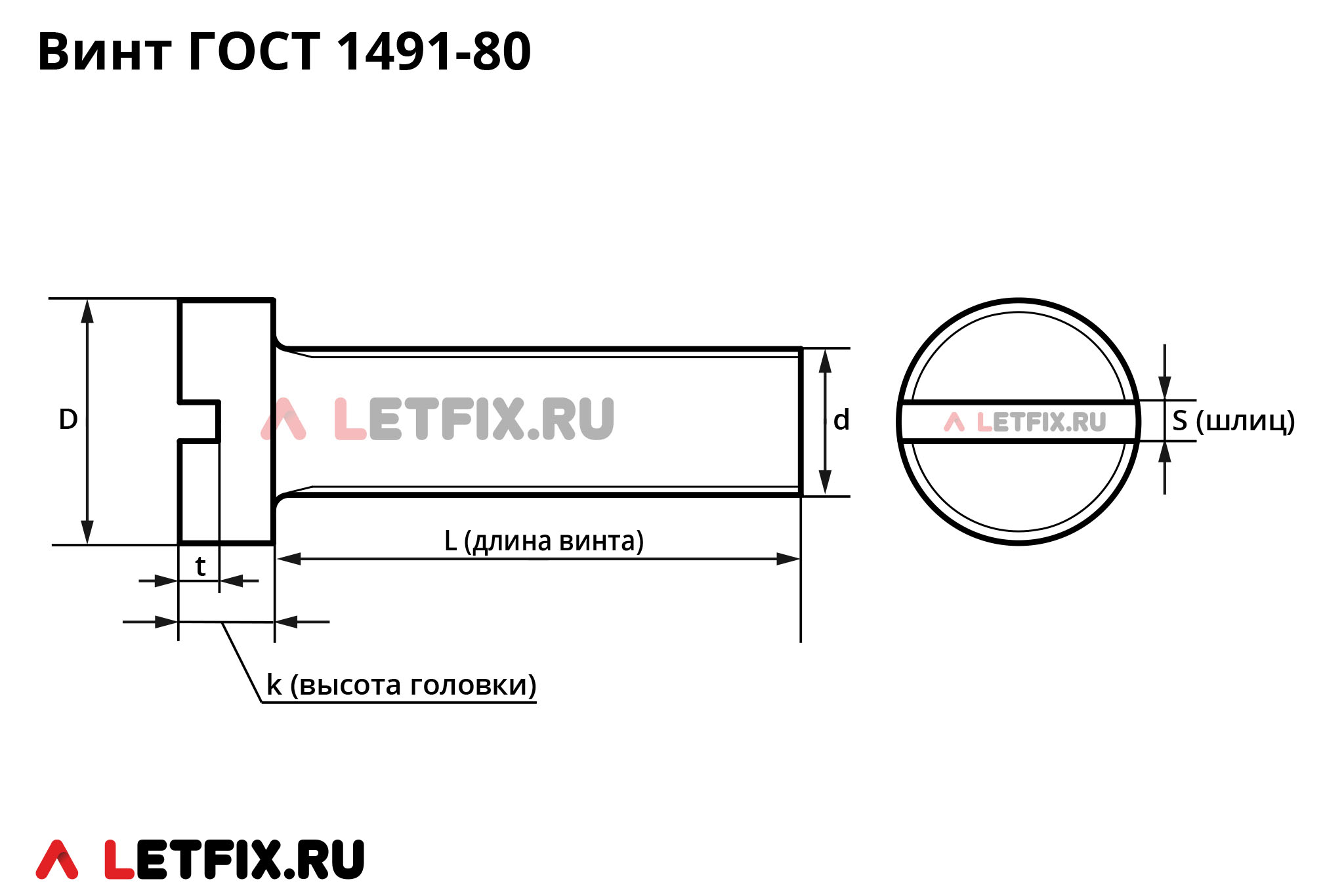

| Размер резьбы | Шаг резьбы | D, диаметр головки, в мм | k, высота головки, в мм | S, номин. размер ключа* | t мин., в мм |
|---|---|---|---|---|---|
| М1 | 0,25 | 2 | 0,7 | 0,25 | 0,3 |
| М1,2 | 0,25 | 2,3 | 0,8 | 0,3 | 0,35 |
| М1,4 | 0,3 | 2,6 | 0,9 | 0,3 | 0,4 |
| М1,6 | 0,35 | 3 | 1 | 0,4 | 0,45 |
| М2 | 0,4 | 3,8 | 1,3 | 0,5 | 0,6 |
| М2,5 | 0,45 | 4,5 | 1,6 | 0,6 | 0,7 |
| М3 | 0,5 | 5,5 | 2 | 0,8 | 0,9 |
| М3,5 | 0,6 | 6 | 2,4 | 0,8 | 1 |
| М4 | 0,7 | 7 | 2,6 | 1 | 1,2 |
| М5 | 0,8 | 8,5 | 3,3 | 1,2 | 1,5 |
| М6 | 1 | 10 | 3,9 | 1,6 | 1,8 |
| М8 | 1,25 | 13 | 5 | 2 | 2,3 |
| М10 | 1,5 | 16 | 6 | 2,5 | 2,7 |
| М12 | 1,75 | 18 | 7 | 3 | 3,2 |
| М14 | 2 | 21 | 8 | 3 | 3,6 |
| М16 | 2 | 24 | 9 | 4 | 4 |
| М18 | 2,5 | 27 | 10 | 4 | 4,5 |
| М20 | 2,5 | 30 | 11 | 5 | 5 |
* — номинальный размер
Материалы и покрытие винтов ГОСТ 1491-80

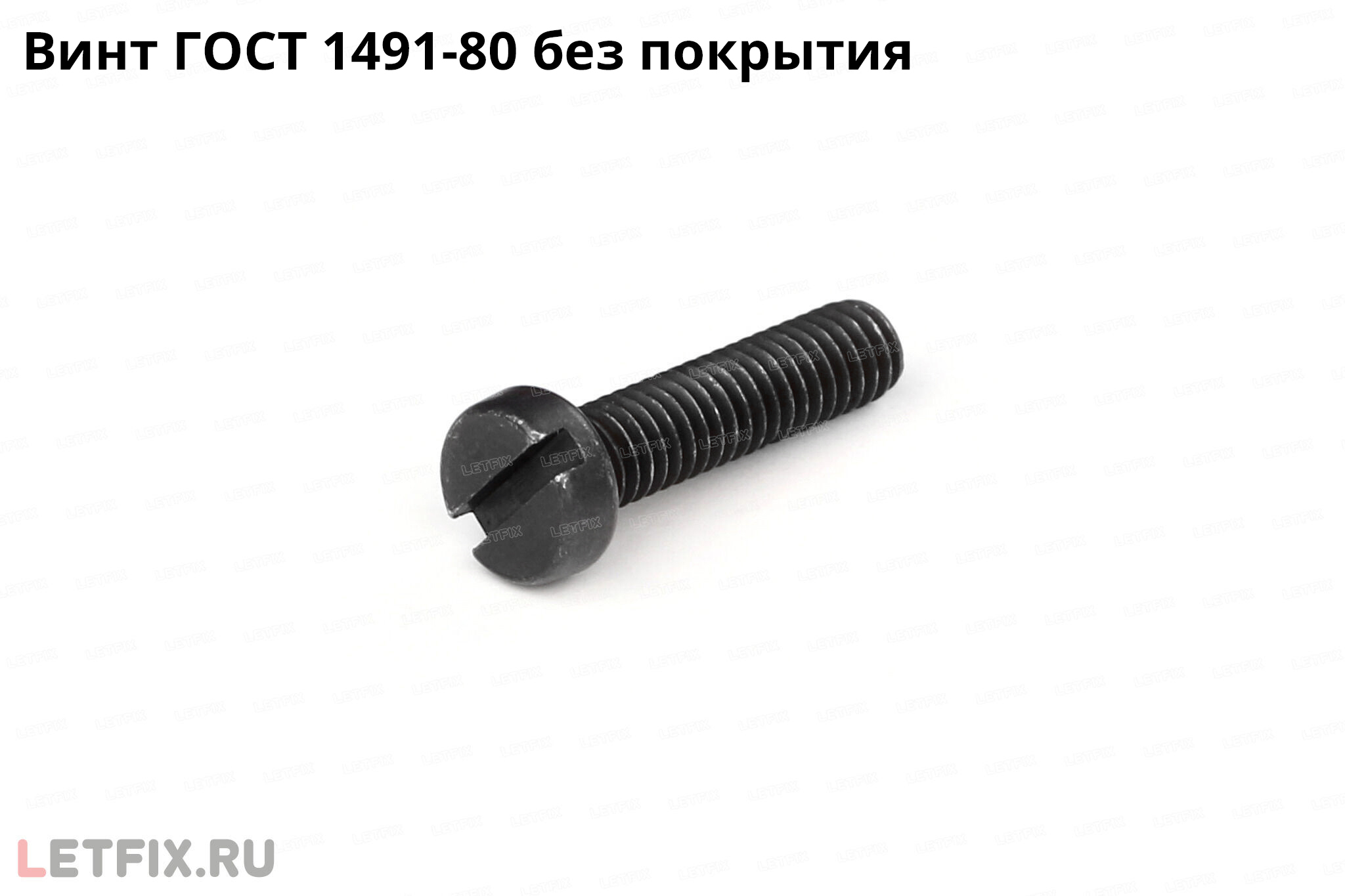

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь, полиамид.

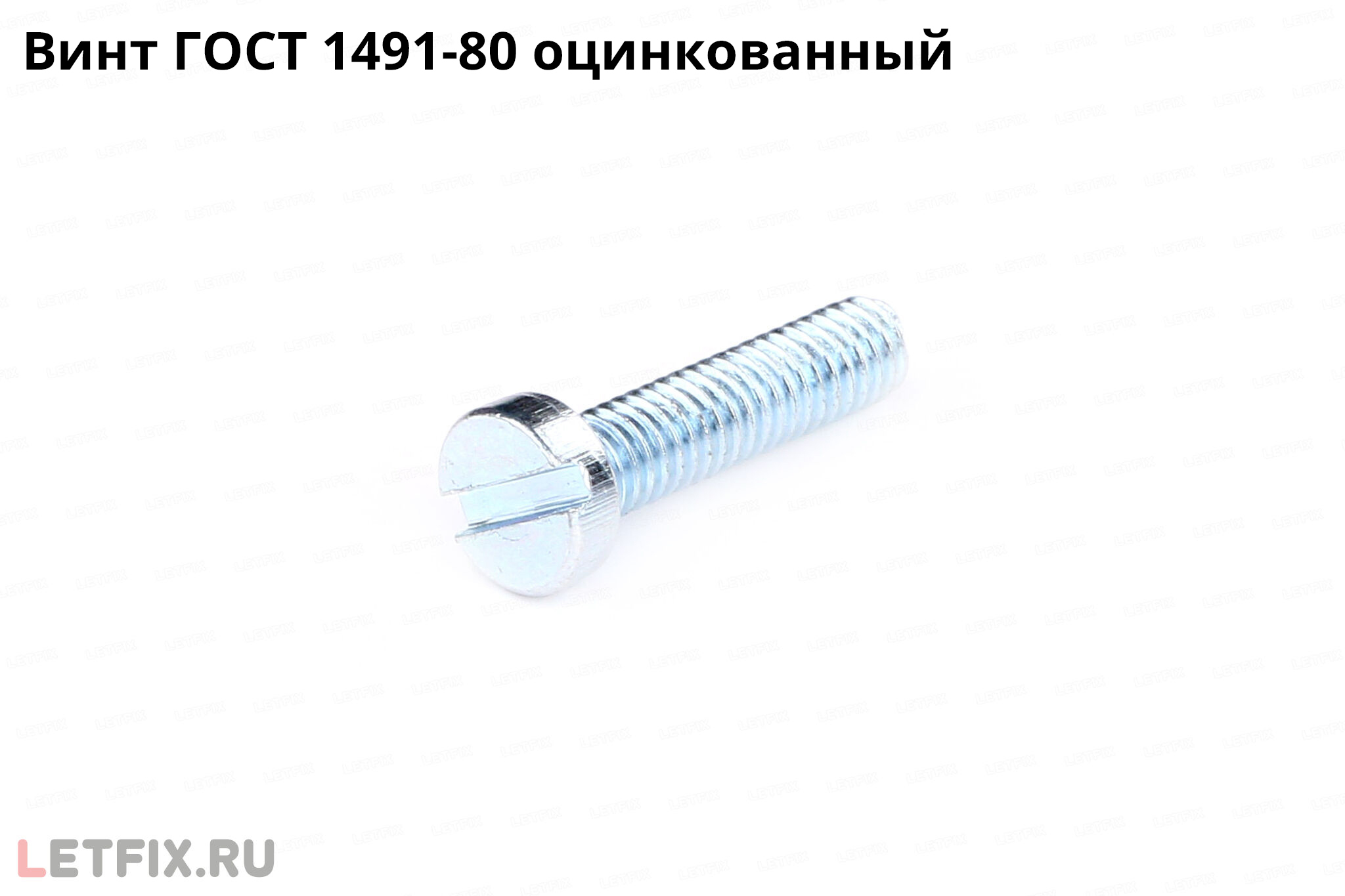

Винты ГОСТ 1491-80 из углеродистой стали могут подвергаться процессам оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ 1491-80 в стандартах ГОСТ и ISO
Аналоги винта ГОСТ 1491-80 в стандартах ГОСТ:
— ГОСТ Р ИСО 1207-2013. Стандарт соответствует ГОСТ 1491-80, но установлен для винтов класса точности А с резьбой от М1,6 до М10 включительно.
Аналоги винта ГОСТ 1491-80 в стандартах DIN:
— DIN 84. Стандарт соответствует ГОСТ 1491-80. В стандарте DIN 84 отсутствуют винты с размером резьбы больше М10.
Аналоги винта ГОСТ 1491-80 в стандартах ISO:
— ISO 1207. Стандарт соответствует ГОСТ 1491-80, но установлен для винтов класса точности А с резьбой от М1,6 до М10 включительно.
