ГОСТ ISO 7380-1-2014 — винт с полукруглой головкой и шестигранным углублением (внутренним шестигранником)
ГОСТ ISO 7380-1-2014 — винт с полукруглой головкой и шестигранным углублением (внутренним шестигранником). Применяется при проведении сборочных работ.
Стандарт ГОСТ ISO 7380-1-2014 регламентирует винты класса точности А с резьбой от М3 до М16 включительно.
Стандарт регламентирует неполную резьбу, но винты могут поставляться и с полной резьбой. В нашем каталоге винты ГОСТ ИСО 7380-1-2014 с неполной резьбой обозначены «н/р», а с полной — «п/р».
| Резьба | Шаг | d, диаметр | D, диаметр | k, высота | S, номин. | b, длина | |||
| мин. | макс. | мин. | макс. | мин. | макс. | ||||
| М3 | 0,5 | 2,86 | 3 | 5,4 | 5,7 | 1,4 | 1,65 | 2 | 18 |
| М4 | 0,7 | 3,82 | 4 | 7,24 | 7,6 | 1,95 | 2,2 | 2,5 | 20 |
| М5 | 0,8 | 4,82 | 5 | 9,14 | 9,5 | 2,5 | 2,75 | 3 | 22 |
| М6 | 1 | 5,82 | 6 | 10,07 | 10,5 | 3 | 3,3 | 4 | 24 |
| М8 | 1,25 | 7,78 | 8 | 13,57 | 14 | 4,1 | 4,4 | 5 | 28 |
| М10 | 1,5 | 9,78 | 10 | 17,07 | 17,5 | 5,2 | 5,5 | 6 | 32 |
| М12 | 1,75 | 11,73 | 12 | 20,48 | 21 | 6,24 | 6,6 | 8 | 36 |
| М16 | 2 | 15,73 | 16 | 27,48 | 28 | 8,44 | 8,8 | 10 | 44 |
Материалы и покрытие винтов ГОСТ ISO 7380-1-2014

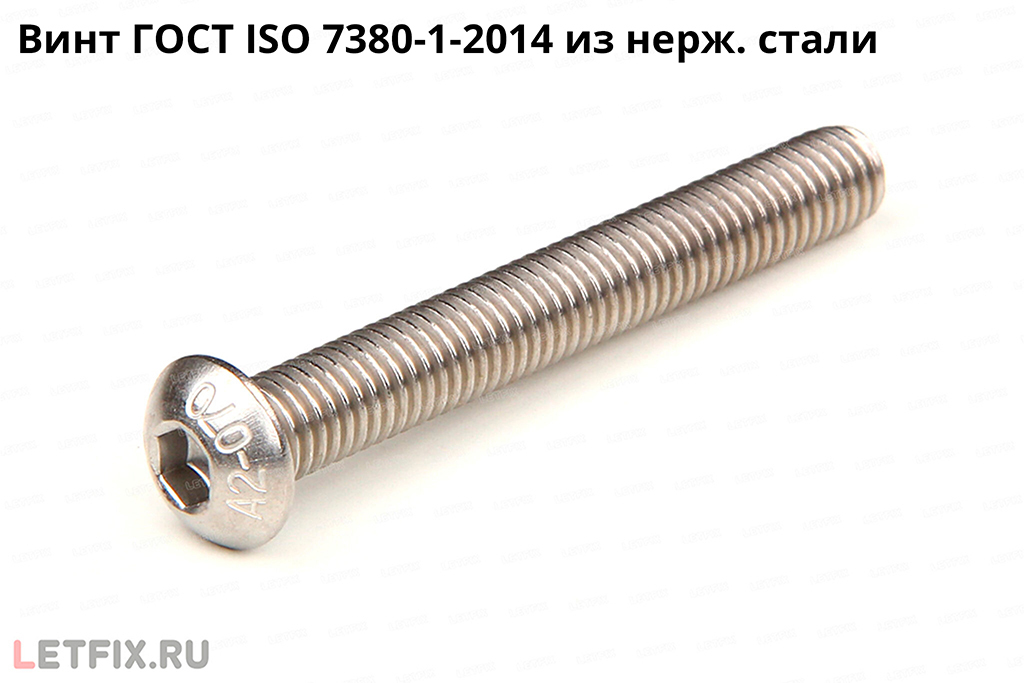

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.

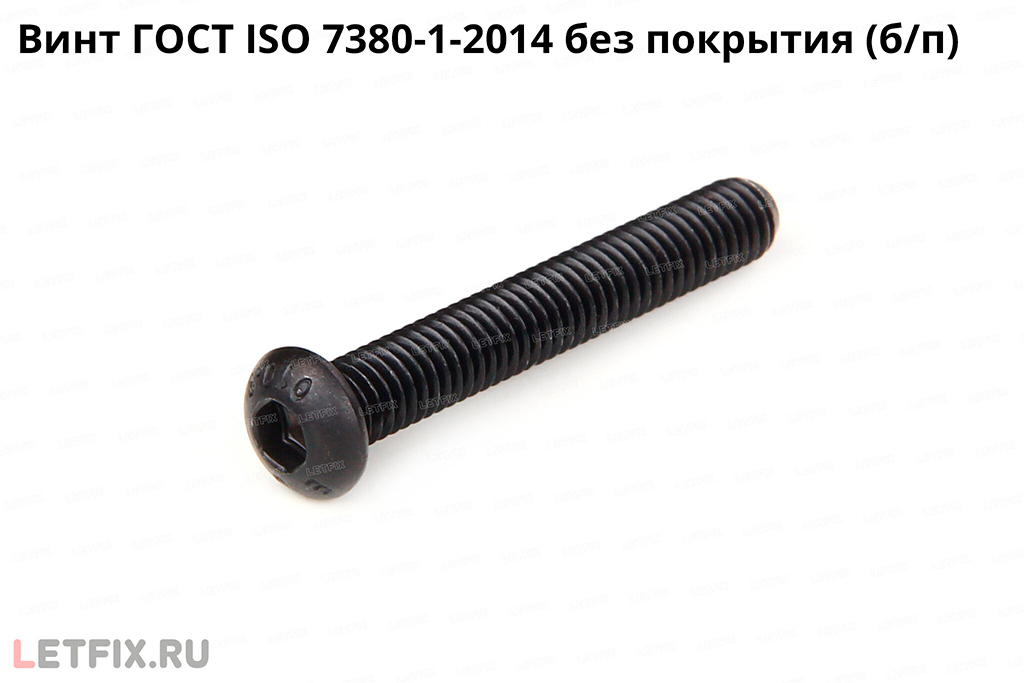

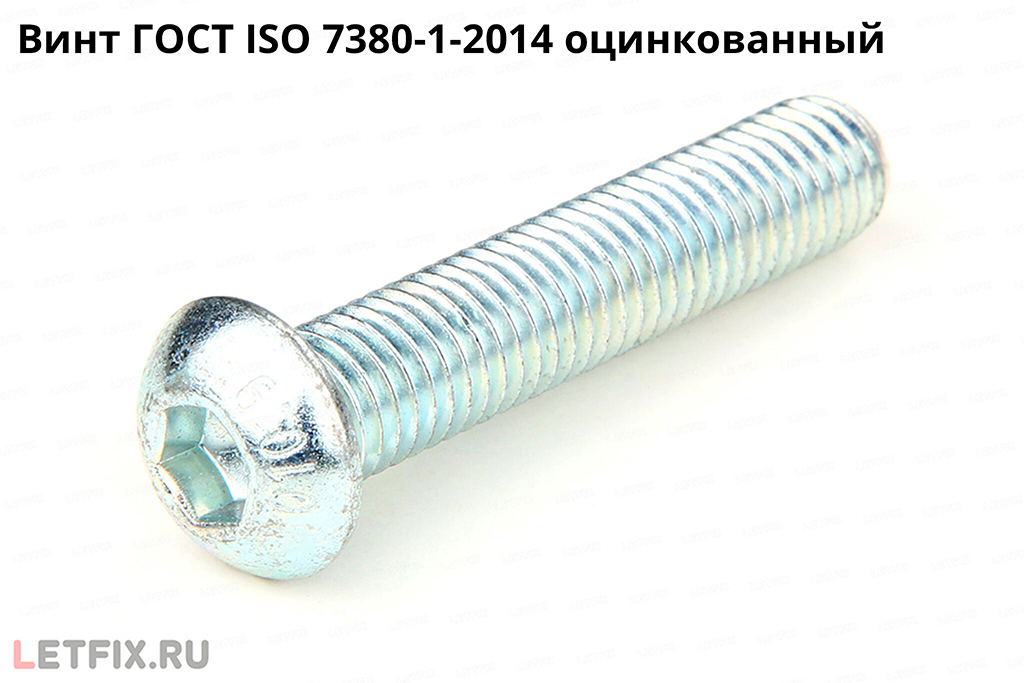

Винты ГОСТ ISO 7380-1, выполненные из углеродистой, стали могут подвергаться процессу оксидирования, электролитического цинкования, а также к нанесению цинк-ламельного покрытия.
Аналоги винтов ГОСТ ISO 7380-1-2014 ГОСТ, ISO и DIN
Аналоги винта ГОСТ ISO 7380-1-2014 в стандартах ISO:
— ISO 7380-1. Стандарт ГОСТ ISO 7380-1-2014 полностью соответствует стандарту ISO 7380-1.
Аналоги винта ГОСТ ISO 7380-1-2014 в стандартах ГОСТ:
— ГОСТ 28963-91. Стандарт соответствует ГОСТ ISO 7380-1-2014, но у него завершён срок действия 1 января 2017 года. Замещён на ГОСТ ISO 7380-1-2014.
Аналоги винта ГОСТ ISO 7380-1-2014 в стандартах DIN:
— DIN 34805-1. Размеры соответствуют, но винтов по стандарту DIN 34805-1 шлиц Torx (hexalobular, «звёздочка»). Следует учитывать, что в настоящее время DIN 34805-1, чаще именуется, как ISO 7380-1 Torx (TX).
