ГОСТ 1482-84 — винт установочный с квадратной головкой и цилиндрическим концом (цапфой)
ГОСТ 1482-84 — установочный винт с квадратной головкой и цилиндрическим концом (болт с квадратной головкой и цилиндрическим концом). Применяется в машиностроении, станкостроении, судостроении и в других производственных отраслях.
Стандарт ГОСТ 1482-84 для винтов с квадратной головкой и цилиндрическим концом (цапфой) регламентируеит размеры винтов класса точности А и В с размерами резьбы от М6 до М20 включительно.

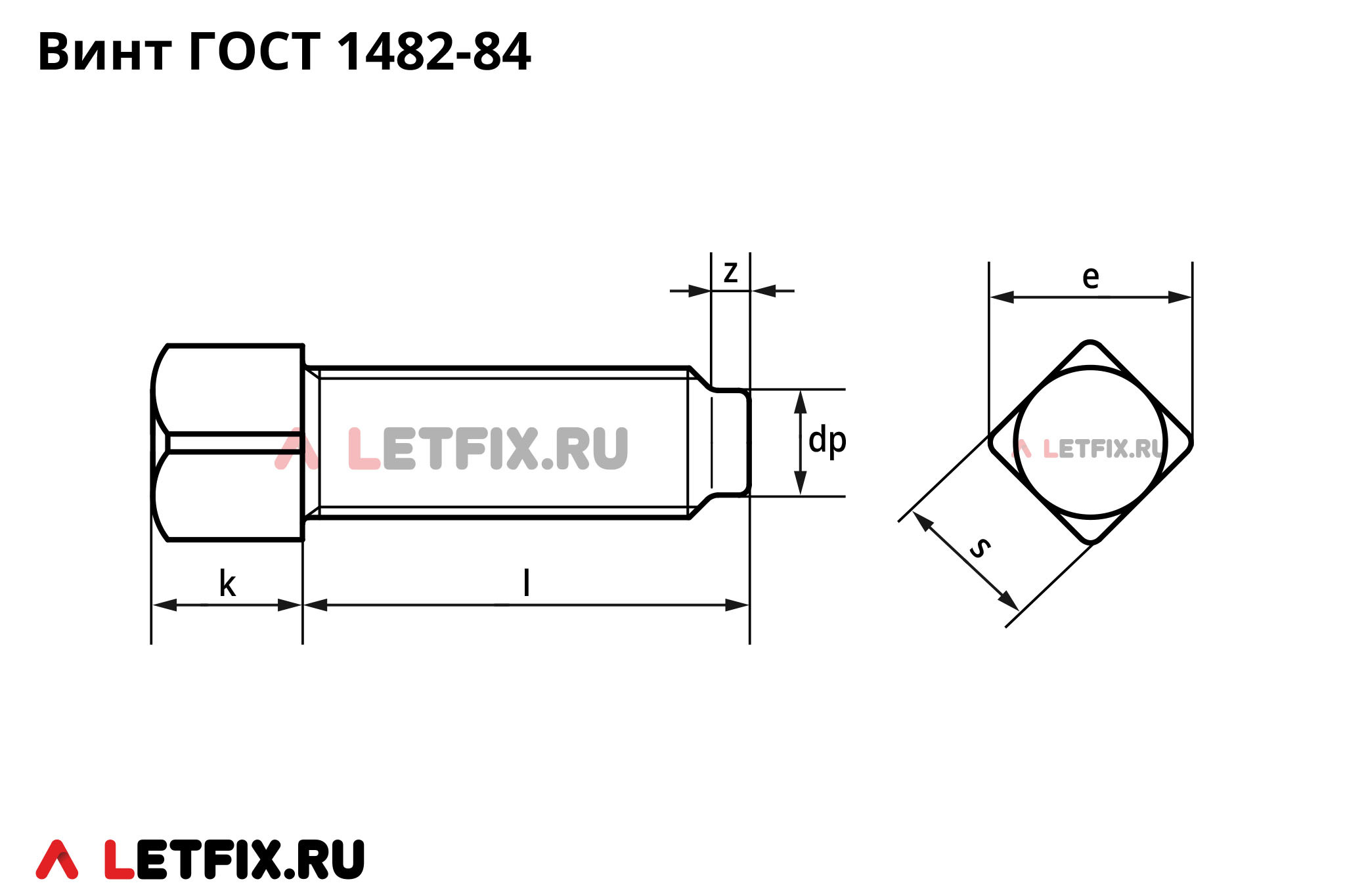

| Резьба | Шаг резьбы | dp, диаметр цапфы, в мм | z, длина цапфы, в мм | k, высота головки, в мм | e, в мм | s, размер ключа |
|---|---|---|---|---|---|---|
| М6 | 1 | 4 | 3 | 6 | 9 | 6 |
| М8 | 1,25 | 5,5 | 4 | 7 | 10 | 8 |
| М10 | 1,5 | 7 | 5 | 8 | 13 | 10 |
| М12 | 1,75 | 8,5 | 6 | 10 | 16 | 13 |
| М16 | 2 | 12 | 8 | 14 | 22 | 17 |
| М20 | 2,5 | 15 | 10 | 18 | 28 | 22 |
Материалы и покрытие винтов ГОСТ 1482-84
Материалы: углеродистая сталь.
Болты ГОСТ 1482 84 с квадратной головкой, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги установочных винтов ГОСТ 1482-84 в стандартах DIN
— DIN 479. Стандарт DIN 479 аналогичен ГОСТ 1482 по форме исполнения винтов, но в немецком стандарте регламентируются винты с размерами резьбы от М5 до М24 включительно, а также есть различия по размерам головок и длине резьбы.
