ГОСТ 1486-84 — винт с квадратной головкой с буртиком и ступенчатым концом со сферой
ГОСТ 1486-84 — установочный винт с квадратной головкой с буртиком и ступенчатым концом со сферой (болт с квадратной головкой и круглым концом-цапфой). Применяется в машиностроении, станкостроении и в других видах производств.
Стандарт ГОСТ 1486-84 для винтов с квадратной головкой со ступенчатым сферическим концом (цапфой) регламентируеит размеры винтов класса точности А и В с размерами резьбы от М8 до М20 включительно.

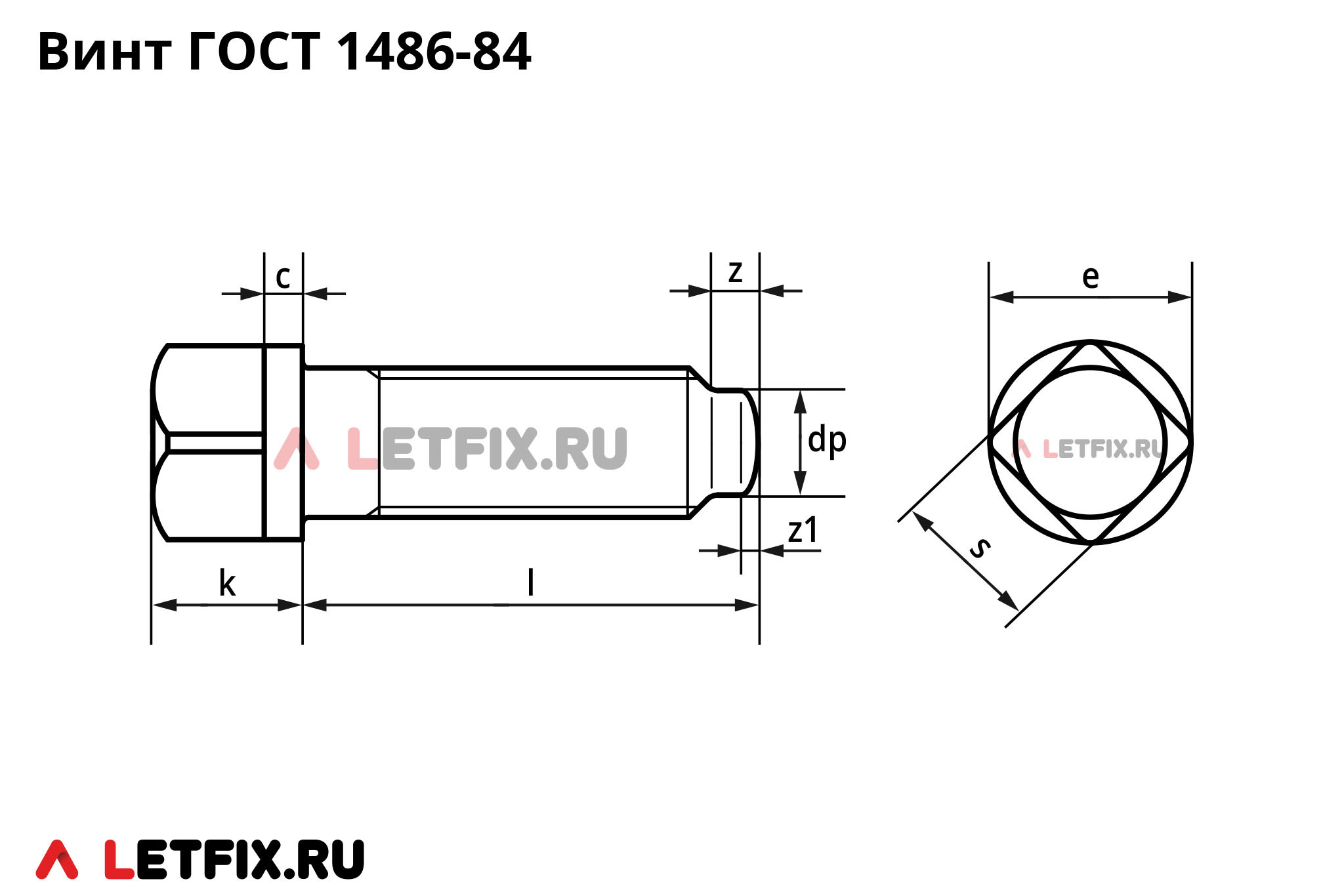

| Резьба | Шаг резьбы | dp, диаметр цапфы, в мм | z, длина цапфы, в мм | z1 ≈, длина сферы, в мм | k, высота головки, в мм | с, высота буртика, в мм | e, в мм | s, размер ключа |
|---|---|---|---|---|---|---|---|---|
| М8 | 1,25 | 5,5 | 2 | 1 | 9 | 2 | 10 | 8 |
| М10 | 1,5 | 7 | 2,5 | 1 | 11 | 3 | 13 | 10 |
| М12 | 1,75 | 8,5 | 3 | 1,2 | 13 | 3 | 16 | 13 |
| М16 | 2 | 12 | 4 | 1,7 | 18 | 4 | 22 | 17 |
| М20 | 2,5 | 15 | 5 | 2 | 23 | 5 | 28 | 22 |
Материалы и покрытие винтов ГОСТ 1486-84
Материалы: углеродистая сталь.
Болты ГОСТ 1486-84 с квадратной головкой с буртиком и сферической цапфой, изготовленные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов ГОСТ 1486-84 в стандартах DIN
— DIN 480. Стандарт ГОСТ 1486 является аналогом DIN 480 является аналогом, но в немецком стандарте регламентируются винты с размерами резьбы до М24 включительно и имеются различия по высоте буртика и высоте головки.
