ГОСТ 13463-77 — шайба стопорная с лапками

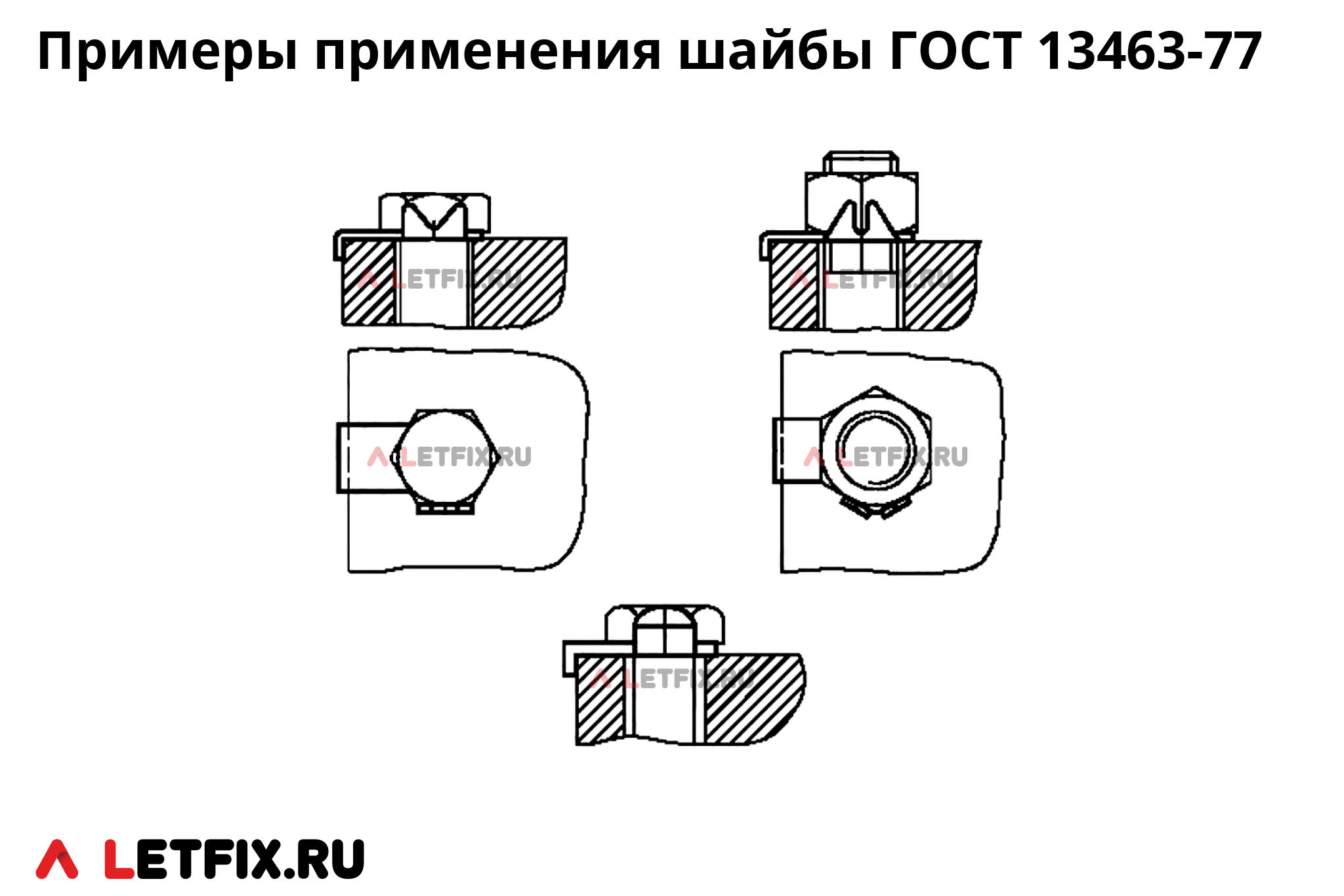

ГОСТ 13463-77 — шайба стопорная с лапками для стопорения болтов с шестигранной головкой и шестигранных гаек.
Стандарт ГОСТ 13463-77 регламентирует стопорные шайбы с лапками (усами) для болтов и гаек с резьбой от М3 до М48 включительно.
| Для размера резьбы | d1, внутренний диаметр, в мм | d2, в мм | b, в мм | b1, в мм | l1, в мм | l2, в мм | s, толщина шайбы, в мм | r, в мм | r1, в мм | r2, в мм |
|---|---|---|---|---|---|---|---|---|---|---|
| М3 | 3,2 | 5,5 | 3 | 4 | 12 | 5 | 0,5 | 0,5 | 0,5 | 0,2 |
| М4 | 4,3 | 7 | 4 | 5 | 14 | 6 | 0,5 | 0,5 | 0,5 | 0,5 |
| М5 | 5,3 | 8 | 5 | 6 | 16 | 7,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| М6 | 6,4 | 10 | 6 | 7,5 | 18 | 9 | 0,8 | 0,5 | 0,5 | 0,8 |
| М8 | 8,4 | 14 | 8 | 9 | 20 | 11 | 1 | 0,5 | 1 | 1,2 |
| М10 | 10,5 | 17 | 10 | 10 | 22 | 13 | 1 | 1,2 | 1 | 1,2 |
| М12 | 13 | 19 | 12 | 12 | 28 | 15 | 1 | 1,2 | 2 | 1,6 |
| М14 | 15 | 22 | 12 | 12 | 28 | 17 | 1 | 1,2 | 2 | 1,6 |
| М16 | 17 | 24 | 15 | 15 | 32 | 20 | 1 | 1,2 | 2 | 1,6 |
| М18 | 19 | 27 | 18 | 18 | 36 | 22 | 1 | 1,2 | 2 | 2 |
| М20 | 21 | 30 | 18 | 18 | 36 | 24 | 1 | 1,2 | 2 | 2 |
| М22 | 23 | 32 | 20 | 20 | 42 | 25 | 1 | 1,6 | 3 | 2,5 |
| М24 | 25 | 36 | 20 | 20 | 42 | 28 | 1 | 1,6 | 3 | 2 |
| М27 | 28 | 41 | 24 | 24 | 48 | 30 | 1,6 | 1,6 | 3 | 3 |
| М30 | 31 | 46 | 26 | 26 | 52 | 32 | 1,6 | 1,6 | 3 | 4 |
| М36 | 37 | 55 | 30 | 30 | 60 | 38 | 1,6 | 2 | 3 | 5 |
| М42 | 43 | 65 | 36 | 70 | 42 | 1,6 | 2 | 4 | 8 | |
| М48 | 50 | 75 | 40 | 80 | 50 | 1,6 | 2 | 4 | 8 |
Материалы и покрытие шайб ГОСТ 13463
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Шайбы ГОСТ 13463 77 стопорные с лапкой из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги шайб ГОСТ 13463-77 в стандартах DIN, ГОСТ и ISO
Аналоги стопорной шайбы ГОСТ 13463 в стандартах ГОСТ:
Аналоги шайбы ГОСТ 13463-77 в стандартах ГОСТ:

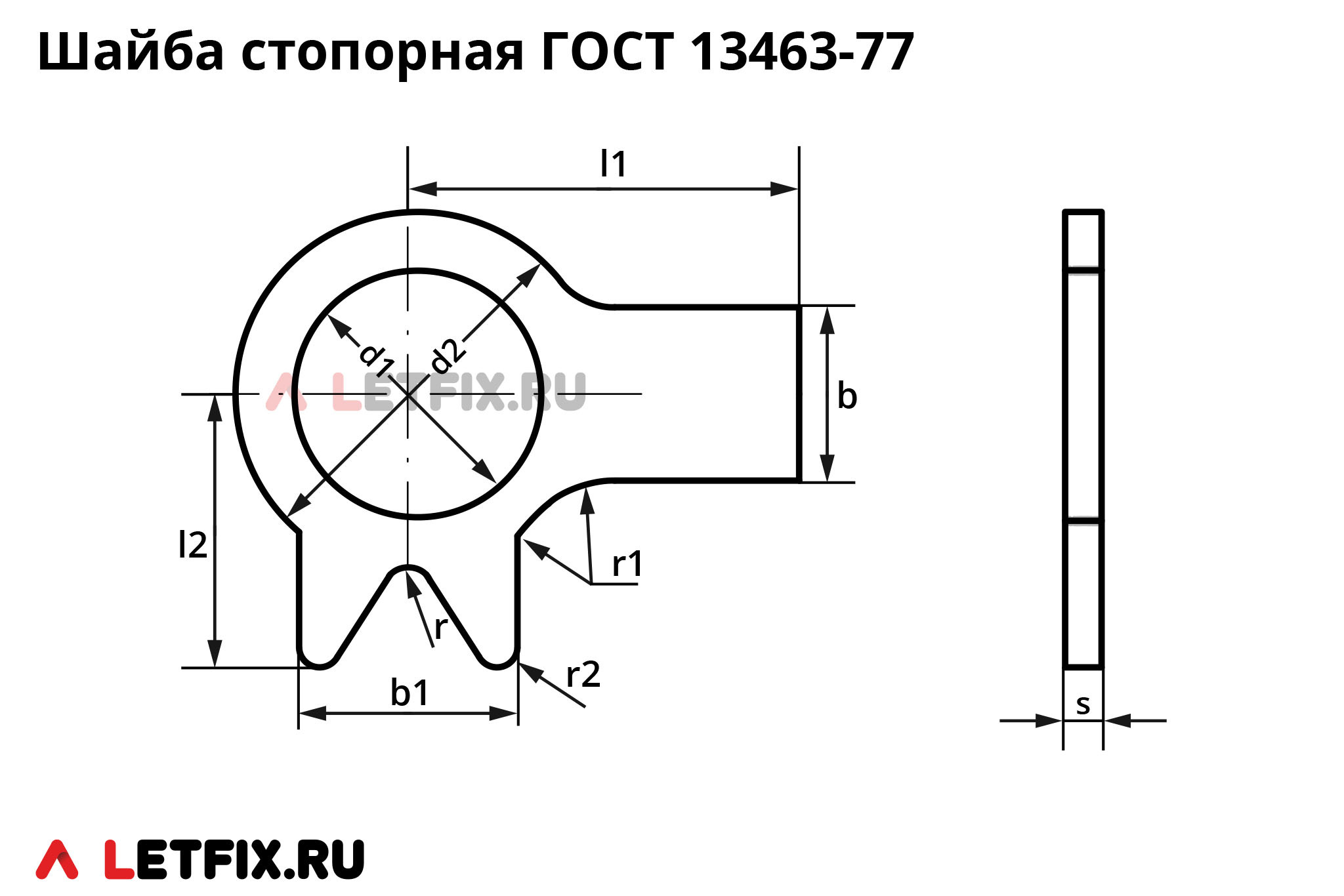

— ГОСТ 13464-77. Шайба уменьшенного типа, аналогичная ГОСТ 13463, по стандарту ГОСТ 13464 также имеет лапку и "усы", но имеет длину меньше по большей стороне (на схеме — l1). Стандарт ГОСТ 13464 регламентирует размеры шайб только для размеров резьбы от М6 до М24 включительно.
Аналоги шайбы ГОСТ 13463-77 в стандартах DIN:
— DIN 463. Шайба по стандарту в DIN 463 имеет только лапки с прямой кромкой, в отличии от отечественного стандарта, который имеет лапку и "усы" для загибания по граням шестигранных болтов. Стандарт DIN регламентирует шайбы для размеров резьбы для болтов М52, которые отсутствуют в отечественном стандарте.
