ГОСТ 10301-80 — заклепка забивная с полупотайной головкой
ГОСТ 10301-80 — заклепка под молоток с полупотайной головкой. Заклепка ГОСТ 10301-80 применяется для соединения элементов конструкций между собой.

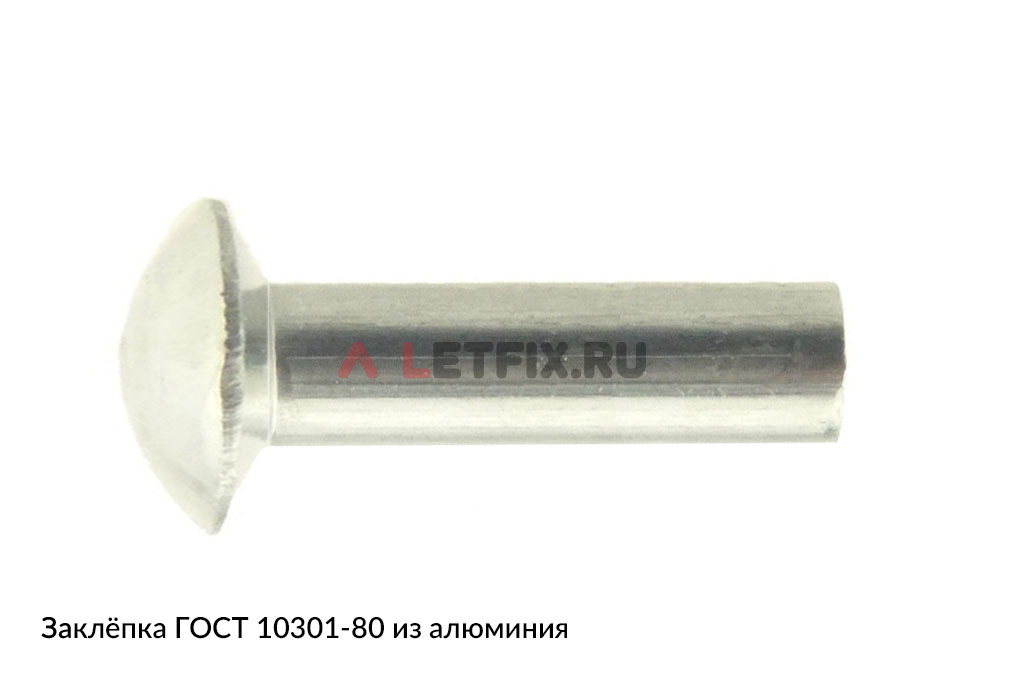

Заклепка ГОСТ 10301 80 производится из углеродистой стали, нержавеющей стали А2 и А4.
Соответствует DIN 662 и ISO 1051.

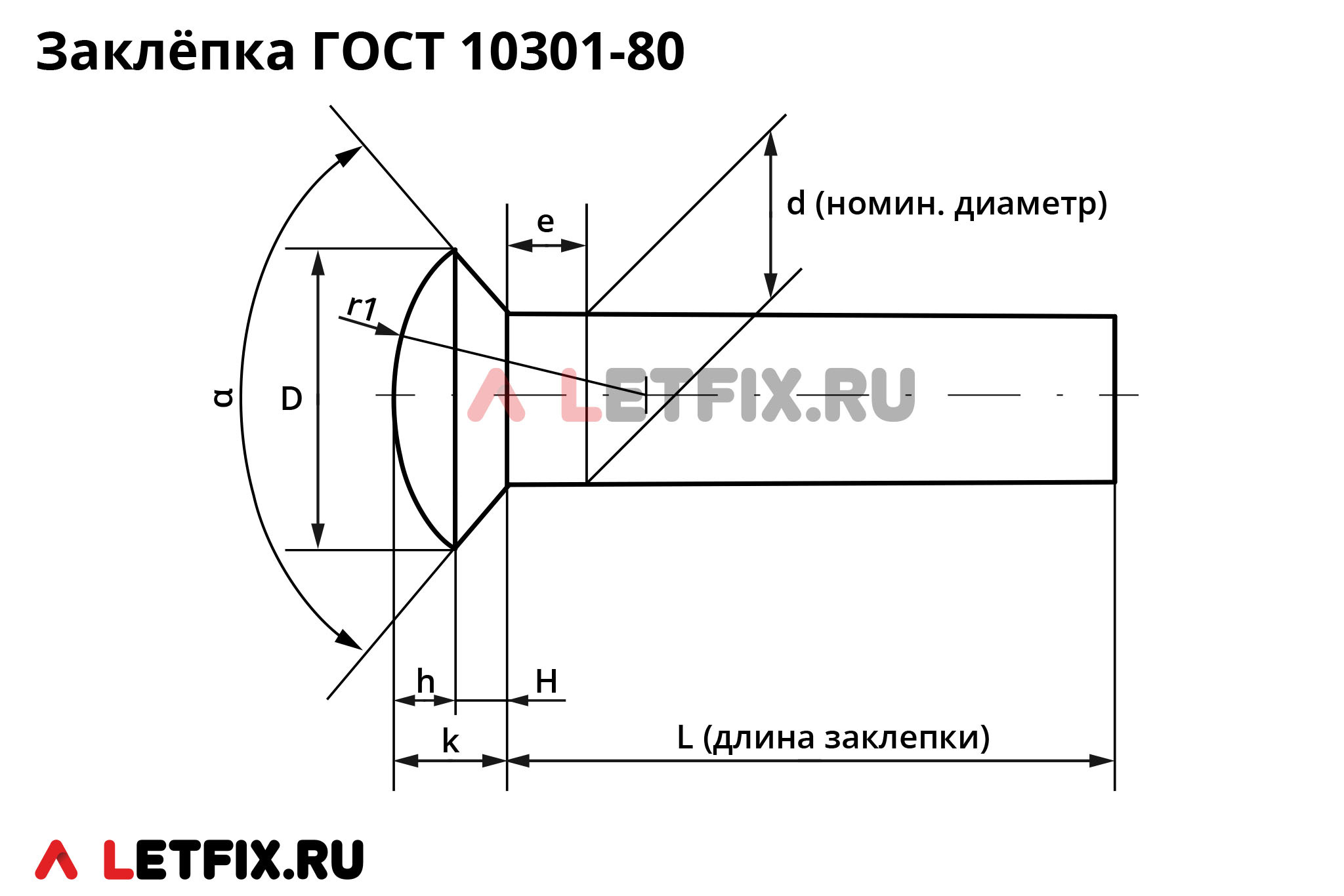

Ниже приведены основные размеры и характеристики заклепок ГОСТ 10301.
| d, номин. диаметр заклепки, в мм | D, диаметр головки, в мм | k*, высота головки ≈, в мм | H, в мм | h*, высота сферы, в мм | e макс., в мм | r1 ≈, в мм | α |
|---|---|---|---|---|---|---|---|
| 2 | 6 | 1,7 | 1,2 | 0,5 | 1,5 | 9,3 | 120° |
| 2,5 | 7 | 2,1 | 1,4 | 0,7 | 3 | 9,1 | 120° |
| 3 | 8 | 2,4 | 1,6 | 0,8 | 3 | 10,4 | 120° |
| 4 | 10,5 | 3 | 2 | 1 | 3 | 14,3 | 120° |
| 5 | 13 | 3,8 | 2,5 | 1,3 | 4 | 16,9 | 120° |
| 6 | 11 | 4,5 | 3 | 1,5 | 4 | 10,8 | 90° |
| 8 | 15 | 6 | 4 | 2 | 4 | 15,1 | 90° |
| 10 | 17 | 7,3 | 4,8 | 2,5 | 6 | 15,7 | 75° |
| 12 | 20 | 8,6 | 5,6 | 3 | 6 | 18,2 | 75° |
| 16 | 24 | 11,2 | 7,2 | 4 | 6 | 20 | 60° |
| 20 | 30 | 14 | 9 | 5 | 8 | 25 | 60° |
| 24 | 36 | 17 | 11 | 6 | 8 | 30 | 60° |
| 30 | 41 | 21 | 14 | 7 | 10 | 33,5 | 45° |
| 36 | 49 | 25 | 16 | 9 | 10 | 37,9 | 45° |
* — размеры для справок.
