ГОСТ Р ИСО 1207-2013 — винт с низкой цилиндрической головкой с прямым шлицем
| Размер резьбы | Шаг резьбы | D, диаметр головки, в мм | k, высота головки, в мм | S, номин. размер ключа** | a макс., в мм | t мин., в мм | w мин., в мм | r мин., в мм | ||
|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.** | мин. | макс.** | |||||||
| М1,6 | 0,35 | 2,86 | 3 | 0,96 | 1,1 | 0,4 | 0,7 | 0,45 | 0,4 | 0,1 |
| М2 | 0,4 | 3,62 | 3,8 | 1,26 | 1,4 | 0,5 | 0,8 | 0,6 | 0,5 | 0,1 |
| М2,5 | 0,45 | 4,32 | 4,5 | 1,66 | 1,8 | 0,6 | 0,9 | 0,7 | 0,7 | 0,1 |
| М3 | 0,5 | 5,32 | 5,5 | 1,86 | 2 | 0,8 | 1 | 0,85 | 0,75 | 0,1 |
| М3,5* | 0,6 | 5,82 | 6 | 2,26 | 2,4 | 1 | 1,2 | 1 | 1 | 0,1 |
| М4 | 0,7 | 6,78 | 7 | 2,46 | 2,6 | 1,2 | 1,4 | 1,1 | 1,1 | 0,2 |
| М5 | 0,8 | 8,28 | 8,5 | 3,12 | 3,3 | 1,2 | 1,6 | 1,3 | 1,3 | 0,2 |
| М6 | 1 | 9,78 | 10 | 3,6 | 3,9 | 1,6 | 2 | 1,6 | 1,6 | 0,25 |
| М8 | 1,25 | 12,73 | 13 | 4,7 | 5 | 2 | 2,5 | 2 | 2 | 0,4 |
| М10 | 1,5 | 15,73 | 16 | 5,7 | 6 | 2,5 | 3 | 2,4 | 2,4 | 0,4 |
* — размер применять не рекомендуется
** — номинальный размер
ГОСТ Р ИСО 1207-2013 — винт с низкой цилиндрической головкой с прямым шлицем. Используется для соединения элементов при проведении сборочных работ.
Стандарт ГОСТ Р ИСО 1207-2013 регламентирует винты с цилиндрической головкой с размером резьбы от М1,6 до М10 включительно. Класс точности — А.
Материалы и покрытие винтов ГОСТ Р ИСО 1207-2013
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь, полиамид.

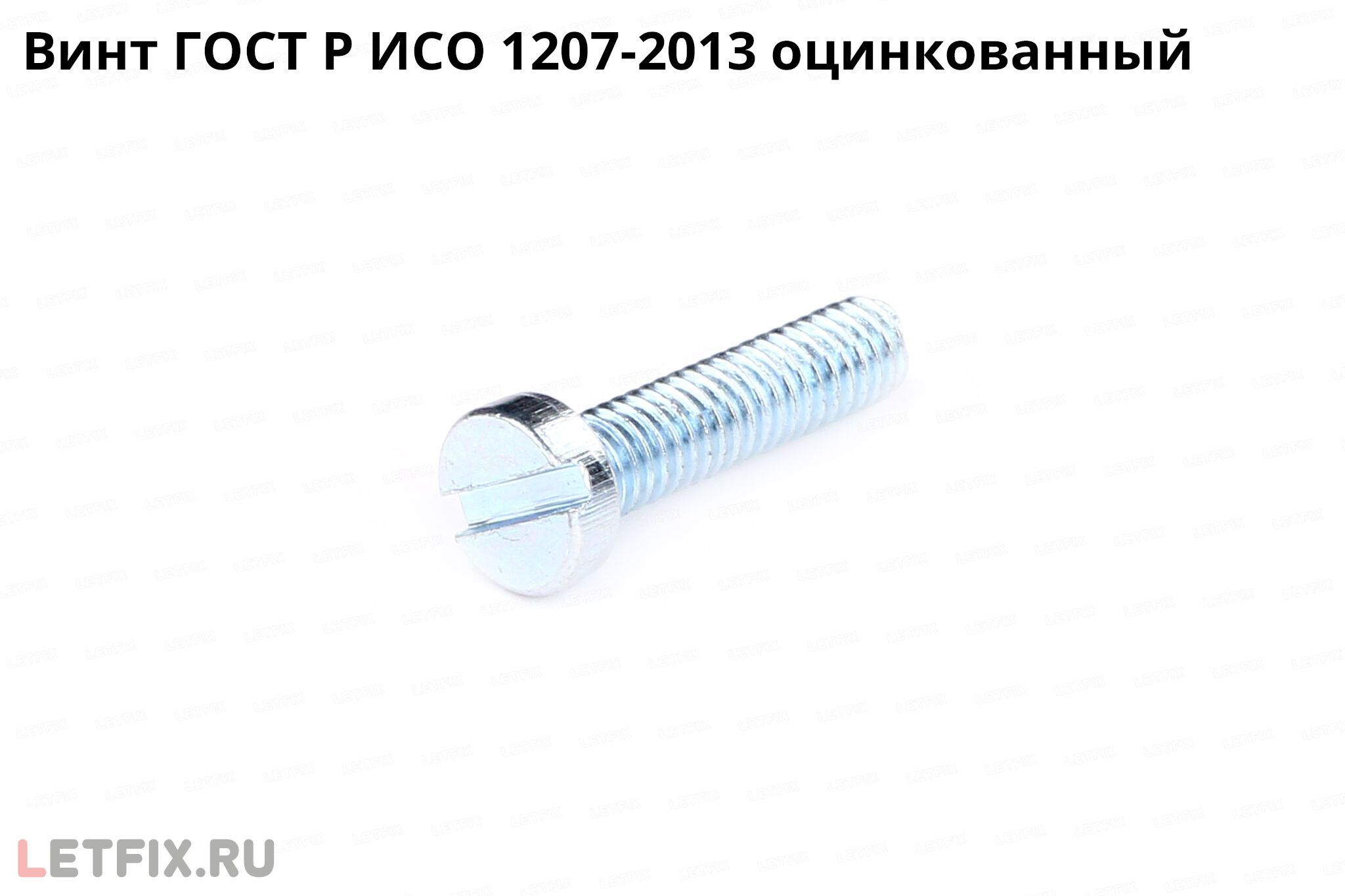

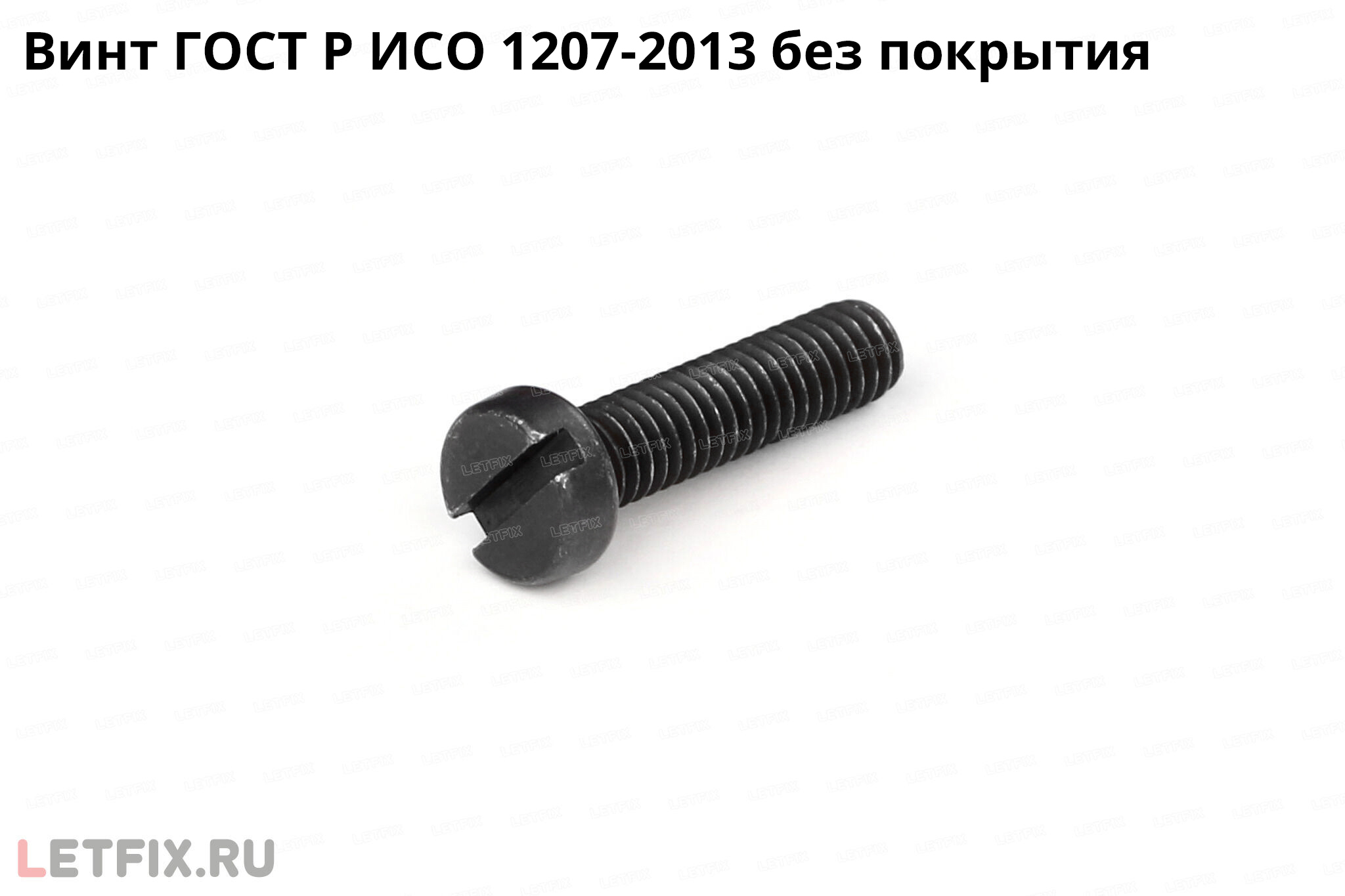

Винты ГОСТ Р ИСО 1207 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ Р ИСО 1207-2013 в стандартах DIN, ГОСТ И ISO
Аналоги винта ГОСТ Р ИСО 1207-2013 в стандартах DIN:
— DIN 84. Стандарт соответствует ГОСТ Р ИСО 1207-2013 с исключениями по диапазону минимальных и максимальных значений высоты головки для размеров до М3. Также немного различаются по расстоянию до шлица (на схеме — w). В стандарте DIN 84 также присутствуют винты с размерами резьбы М1, М1,2, М1,4 и М1,8.
Аналоги винта ГОСТ Р ИСО 1207-2013 в стандартах ГОСТ:
— ГОСТ 1491-80. Стандарт соответствует ГОСТ Р ИСО 1207-2013 с небольшими различиями по высоте головки до резьбы М3. Также ГОСТ 1491-80, в отличии ГОСТ Р ИСО 1207-2013, допускает винты класса точности B. В стандарте ГОСТ 1491-80 дополнительно присутствуют размеры резьбы М12, М14, М16, М18 и М20.
Аналоги винта ГОСТ Р ИСО 1207-2013 в стандартах ISO:
— ISO 1207. Стандарт полностью соответствует ГОСТ Р ИСО 1207-2013.
