ГОСТ 6402-70. Шайба пружинная.

Размеры пружинных шайб ГОСТ 6402-70 Шайба пружинная ГОСТ 6402-70

ГОСТ 6402-70 — шайба пружинная (шайба Гровера). Применяется совместно с болтами, саморезами, шпильками, и прочими изделиями для увеличения зоны давления на прижимаемый предмет и избегания откручивания резьбовых соединений.

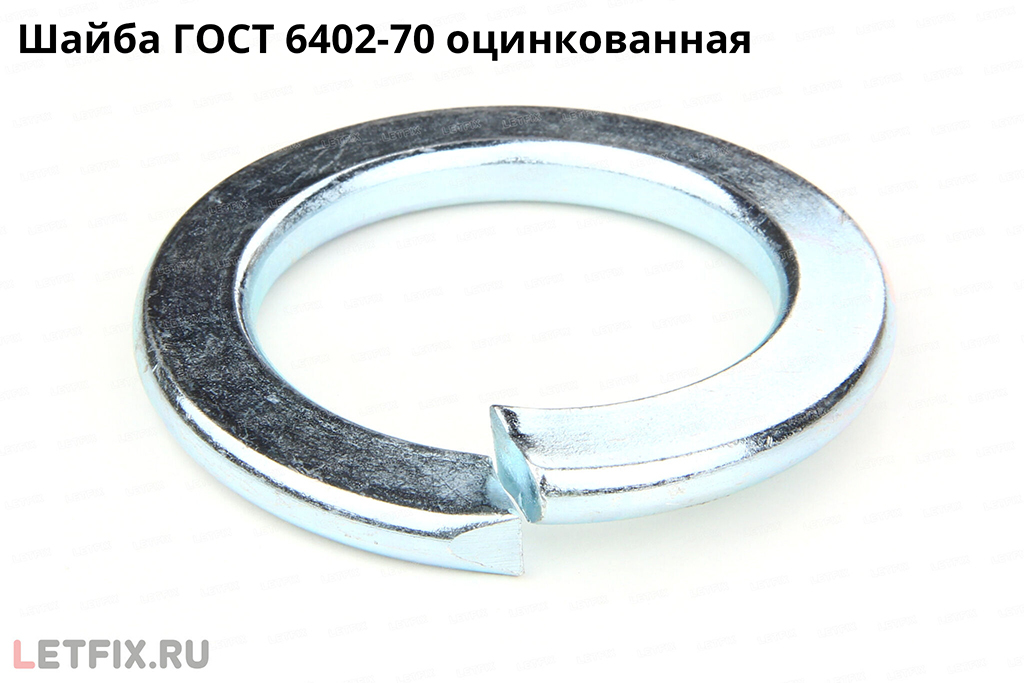

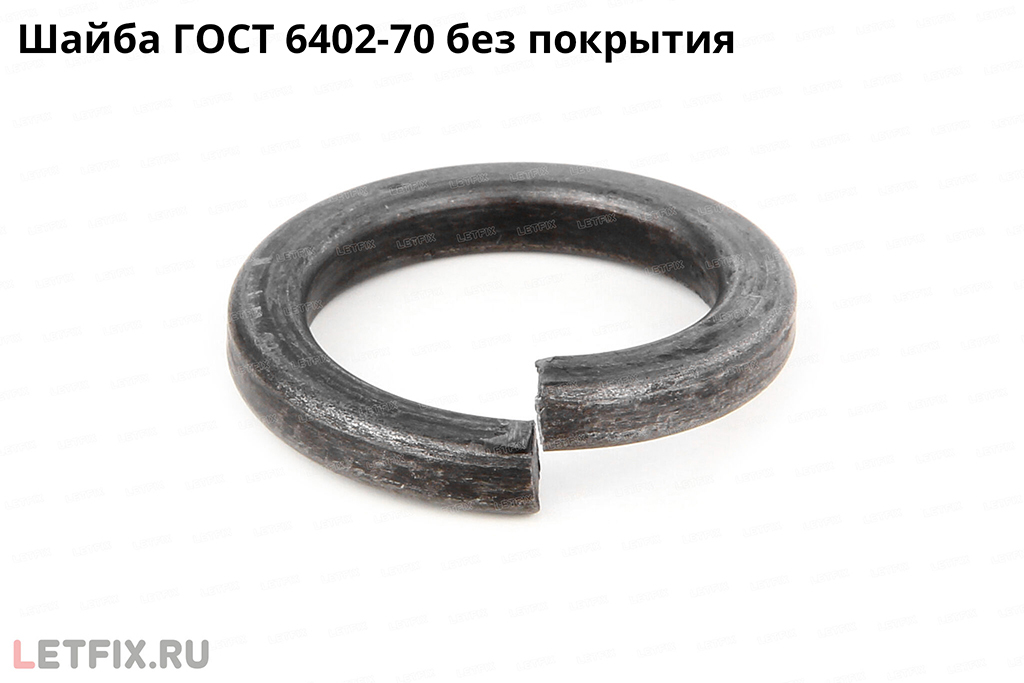

Шайба ГОСТ 6402 70 изготавливается из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия.

Имеет два исполнения. Пружинные шайбы ГОСТ 6402-70 Исполнение 1 имеют прямые кромки, а исполнение 2 — изогнутые.

Аналоги и соответствие другим стандартам

Точный аналог пружинной шайбы ГОСТ 6402-70 исполнения 1 — DIN 127 Form B, а исполнения 2 — тот же DIN 127 только Form A. Имеют отличия по максимальному внешнему диаметру и по толщине. Также шайбы DIN 127 регламентируют размеры от М2 до М100, а ГОСТ 6402-70 от М2 до М48.

Ниже приведены основные размеры и характеристики шайб гровера ГОСТ 6402-70 исполнения 1.

Основные размеры шайб ГОСТ 6402-70 Исполнение 1

Для размера резьбы d1 (макс.) d2 (макс.) s h (мин.–макс.)
М2 2,35 3,49 0,5 1–1,2
М2,5 2,85 4,19 0,6 1,2–1,4
М3 3,4 5,16 0,8 1,6–1,9
М3,5 3,9 6,15 1 1,6–1,9
М4 4,4 6,65 1 1,8–2,1
М5 5,4 8,05 1,2 2,4–2,8
М6 6,68 9,73 1,4 3,2–3,8
М7 7,78 12,03 2 3,2–3,8
М8 8,78 13,03 2 4–4,7
М10 10,9 16,15 2,5 4,4–5,2
М12 12,9 19,15 3 5–5,9
М14 14,9 21,6 3,2 6–7,1
М16 17 24,3 3,5 7–8,3
М18 19,14 27,44 4 7–8,3
М20 21,34 30,64 4,5 8–9,4
М22 23,34 33,64 5 8–9,4
М24 25,34 36,64 5,5 10–11,8
М27 28,34 40,64 6 10–11,8
М30 31,5 44,86 6,5 12–14,2
М33 34,5 48,86 7 13–15
М36 37,5 53,86 8 14–16,2
М39 40,5 57,86 8,5 15–17,2
М42 43,5 61,86 9 16–17,5
М45 46,5 65,86 9,5 17–20,5
М48 49,5 69,93 10 18–20,5
Под резьбу d1 d2 Толщина (S)
M10 10,5 20 2
M12 13 24 2,5
M16 17 30 3
M20 21 37 3
M24 25 44 4
M30 31 56 4
M33 34 60 5
M36 37 66 5
