DIN 661 — заклепка с потайной головкой
DIN 661 — заклепка забивная с потайной головкой под молоток. Забивная заклепка DIN 661.
Стандарт DIN 661 для заклепок с потайной головкой регламентирует диаметры заклепок от 1 до 8 миллиметров включительно.
Диаметры более 8 мм для заклепок потай, аналогичных DIN 661, регламентирует стандарт DIN 302.
| d, номинальный диаметр заклепки, в мм | d2, мин. | D, диаметр головки, в мм | k, высота головки ≈, в мм | e макс., в мм |
| 1 | 0,93 | 1,8 | 0,5 | 0,5 |
| 1,2 | 1,13 | 2,1 | 0,6 | 0,6 |
| 1,4** | 1,33 | 2,5 | 0,7 | 0,7 |
| 1,6 | 1,52 | 2,8 | 0,8 | 0,8 |
| 2 | 1,87 | 3,5 | 1 | 1 |
| 2,5 | 2,37 | 4,4 | 1,2 | 1,25 |
| 3 | 2,87 | 5,2 | 1,4 | 1,5 |
| 3,5** | 3,37 | 6,3 | 1,8 | 1,75 |
| 4 | 3,87 | 7 | 2 | 2 |
| 5 | 4,82 | 8,8 | 2,5 | 2,5 |
| 6 | 5,82 | 10,5 | 3 | 3 |
| 7** | 6,82 | 12,2 | 3,5 | 3,5 |
| 8 | 7,76 | 14 | 4 | 4 |
* — максимальное расстояние от основания головки до места измерения номинального диаметра (d).
** — размер применять не рекомендуется.
Материалы и покрытие заклепок DIN 661

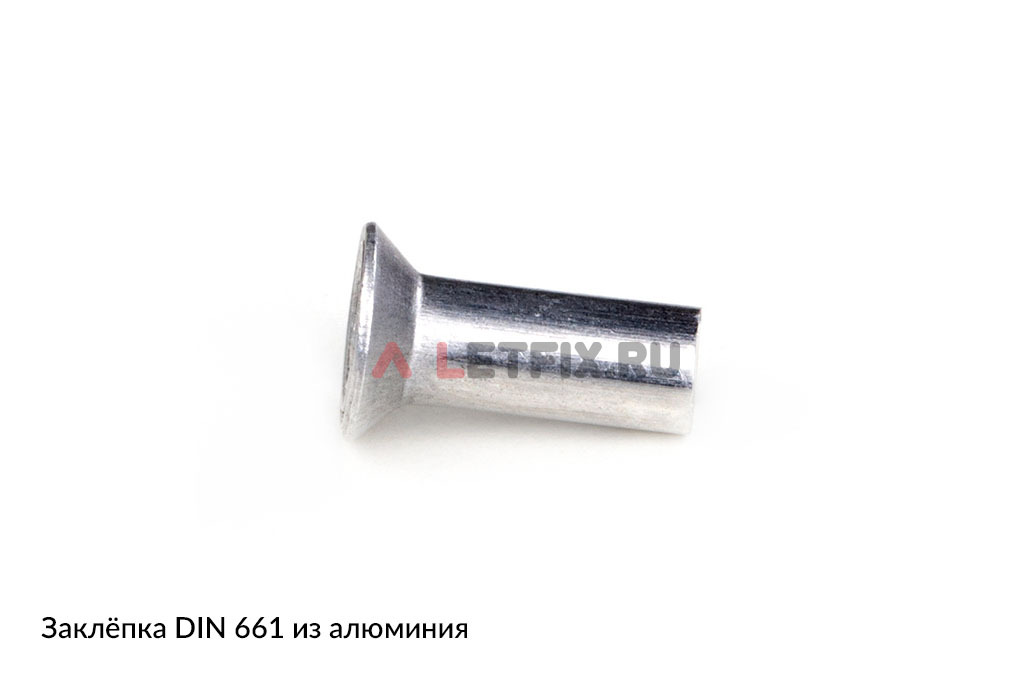

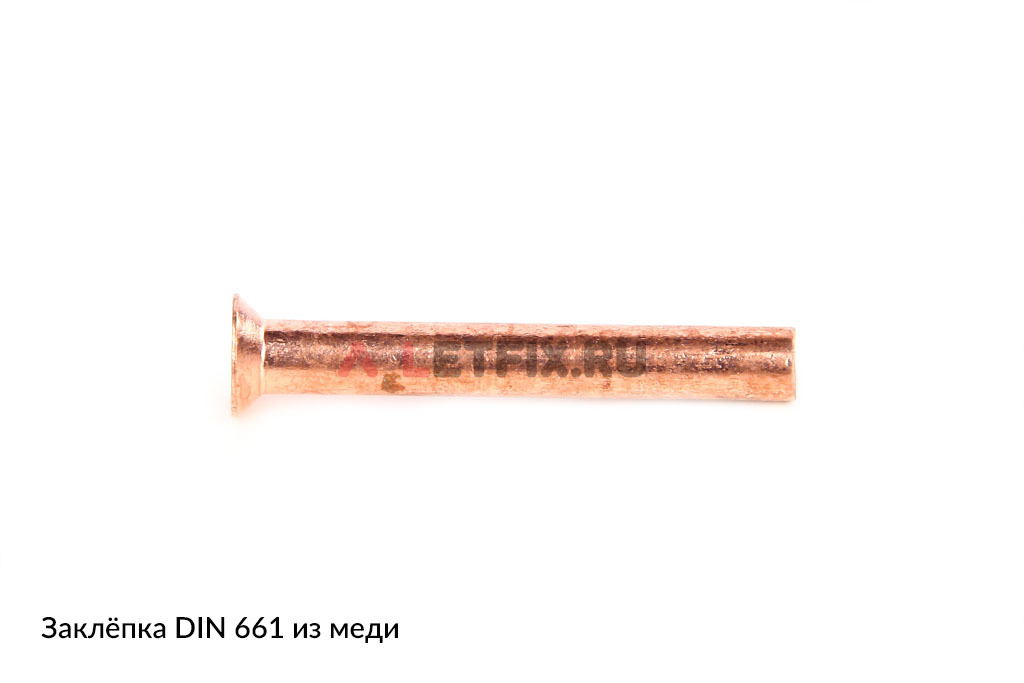

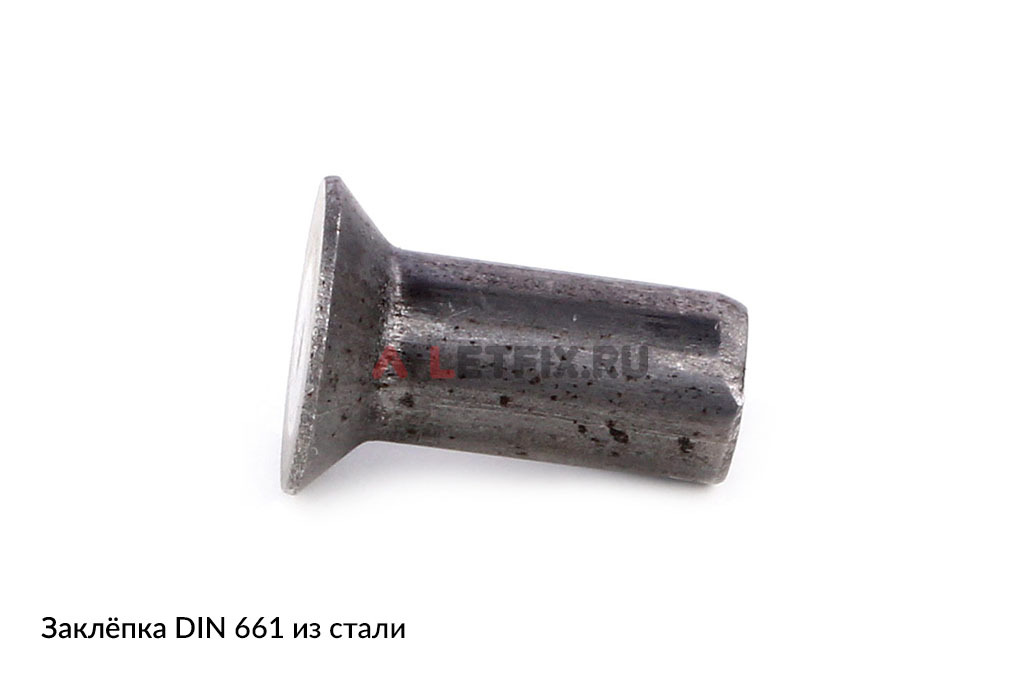

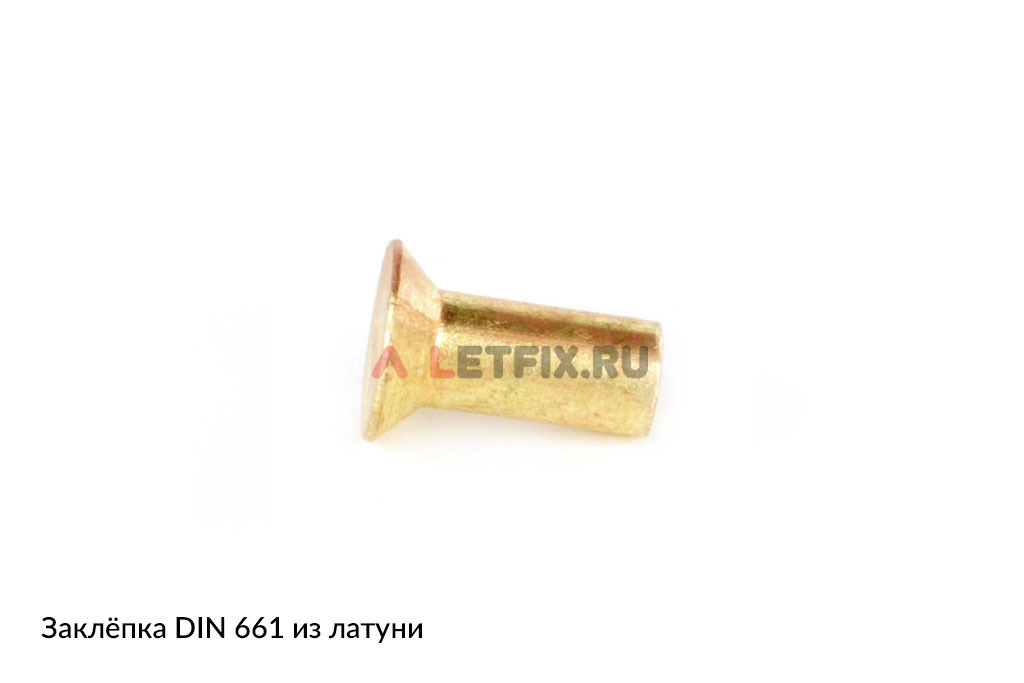

Материалы: углеродистая сталь, нержавеющая сталь, латунь, алюминий, медь, бронза.
Заклепки DIN 661 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги забивных заклепок DIN 661 в стандартах ГОСТ и ISO
Аналоги заклепок DIN 661 в стандартах ГОСТ:
— ГОСТ 10300-80. Стандарт соответствует DIN 661 с небольшими исключениями по расстоянию измерения диаметра (на схеме — e) и диаметру головки. Стандарт ГОСТ 10300-80 регламентирует заклепки диаметром от 1 до 36 мм включительно, а DIN 661 — от 1 до 8 мм.
Аналоги заклепок DIN 661 в стандартах DIN:
— DIN 661. Аналогичны по форме исполнения, но стандарт DIN 302 регламентирует заклепки диаметром от 10 до 36 мм, а стандарт DIN 661 — от 1 до 8 мм.
Аналоги заклепок DIN 661 в стандартах ISO:
— ISO 1051. Стандарт ISO 1051 регламентирует только диаметры тела заклепок от 1 до 36 мм включительно, без типов исполнения головок.
