ГОСТ ISO 7380-2-2014 — винт с полукруглой головкой с буртом и шестигранным углублением
ГОСТ ISO 7380-2-2014 — винт с полукруглой головкой с буртом (фланцем) и шестигранным углублением (внутренним шестигранником). Используется при проведении сборочных работ.
Стандарт ГОСТ ISO 7380-2-2014 регламентирует винты с фланцем с внутренним шестигранником класса точности А с резьбой от М3 до М16 включительно.
Стандарт регламентирует неполную резьбу, но винты ГОСТ ИСО 7380-2 2014 могут поставляться и с полной резьбой. В нашем каталоге винты ГОСТ ISO 7380-2-2014 с неполной резьбой обозначены «н/р», а с полной — «п/р».
| Резьба | Шаг | d, диаметр | D, диаметр | dc, диаметр фланца, в мм | k, высота | c, высота фланца, в мм | S, номин. | b, длина | |||||
| мин. | макс. | мин. | макс. | мин. | макс. | мин. | макс. | мин. | макс. | ||||
| М3 | 0,5 | 2,86 | 3 | 5,4 | 5,7 | 6,32 | 6,9 | 1,4 | 1,65 | 0,55 | 0,7 | 2 | 18 |
| М4 | 0,7 | 3,82 | 4 | 7,24 | 7,6 | 8,82 | 9,4 | 1,95 | 2,2 | 0,65 | 0,8 | 2,5 | 20 |
| М5 | 0,8 | 4,82 | 5 | 9,14 | 9,5 | 11,1 | 11,8 | 2,5 | 2,75 | 0,8 | 1 | 3 | 22 |
| М6 | 1 | 5,82 | 6 | 10,07 | 10,5 | 12,9 | 13,6 | 3 | 3,3 | 1 | 1,2 | 4 | 24 |
| М8 | 1,25 | 7,78 | 8 | 13,57 | 14 | 17,1 | 17,8 | 4,1 | 4,4 | 1,25 | 1,5 | 5 | 28 |
| М10 | 1,5 | 9,78 | 10 | 17,07 | 17,5 | 21,06 | 21,9 | 5,2 | 5,5 | 1,7 | 2 | 6 | 32 |
| М12 | 1,75 | 11,73 | 12 | 20,48 | 21 | 25,16 | 26 | 6,24 | 6,6 | 2,1 | 2,4 | 8 | 36 |
| М16 | 2 | 15,73 | 16 | 27,48 | 28 | 33 | 34 | 8,44 | 8,8 | 2,5 | 2,8 | 10 | 44 |
Материалы и покрытие винтов ГОСТ ISO 7380-2-2014

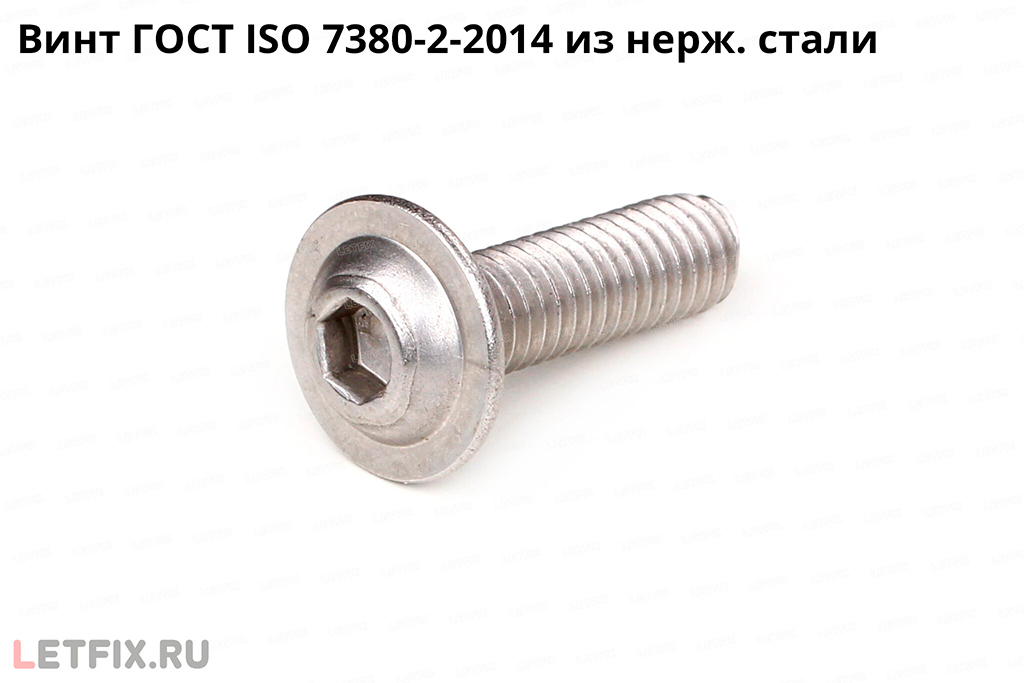

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.

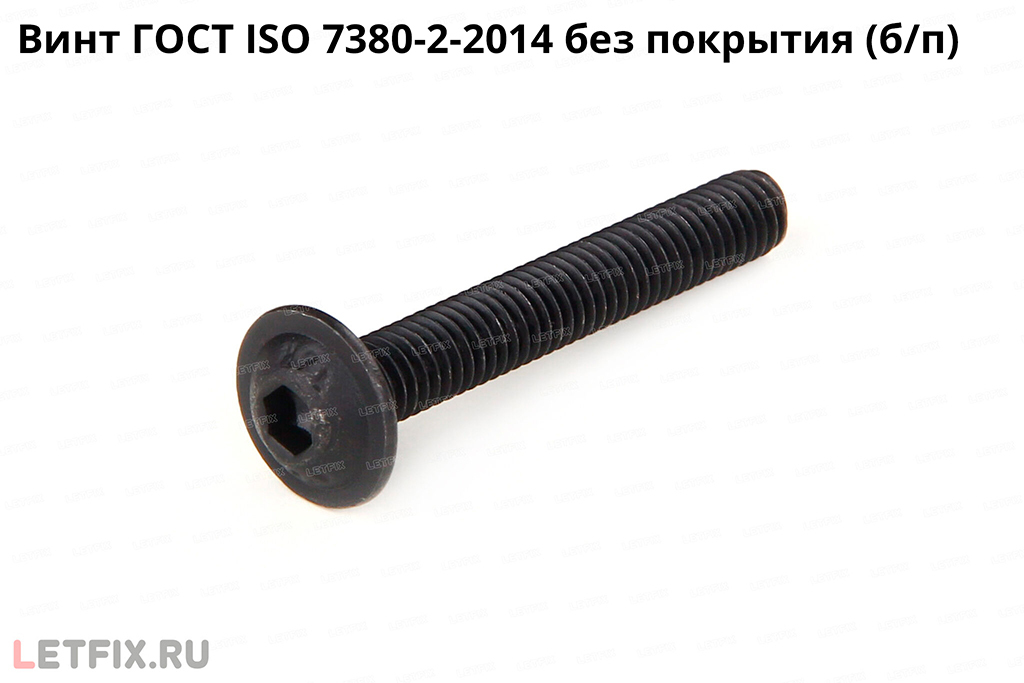

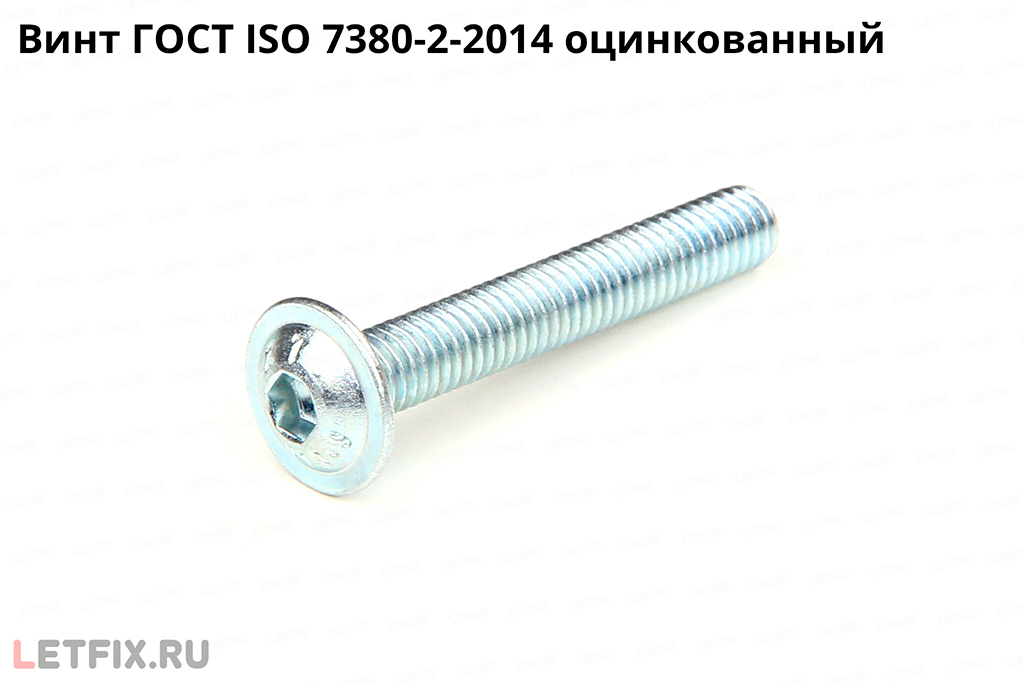

Фланцевые винты ГОСТ ISO 7380-2, выполненные из углеродистой, стали могут подвергаться процессу оксидирования, электролитического цинкования, а также к нанесению цинк-ламельного покрытия.
Аналоги винтов ГОСТ ISO 7380-2-2014 в ISO и DIN
Аналоги винта ГОСТ ISO 7380-2-2014 в стандартах ISO:
— ISO 7380-2. Стандарт ГОСТ ISO 7380-2-2014 полностью соответствует стандарту ISO 7380-2.
Аналоги винта ГОСТ ISO 7380-2-2014 в стандартах DIN:
— DIN 34805-2. Размеры соответствуют, но винтов по стандарту DIN 34805-2 шлиц Torx (hexalobular, «звёздочка»). Следует учитывать, что в настоящее время DIN 34805-2, чаще именуется, как ISO 7380-2 Torx (TX).
