ГОСТ 13943-86. Кольцо стопорное внутреннее.

ГОСТ 13943-86 — кольцо стопорное внутреннее. ГОСТ 13943-86 — характеристики, размеры.

ГОСТ 13943-86 — кольцо стопорное внутреннее. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.

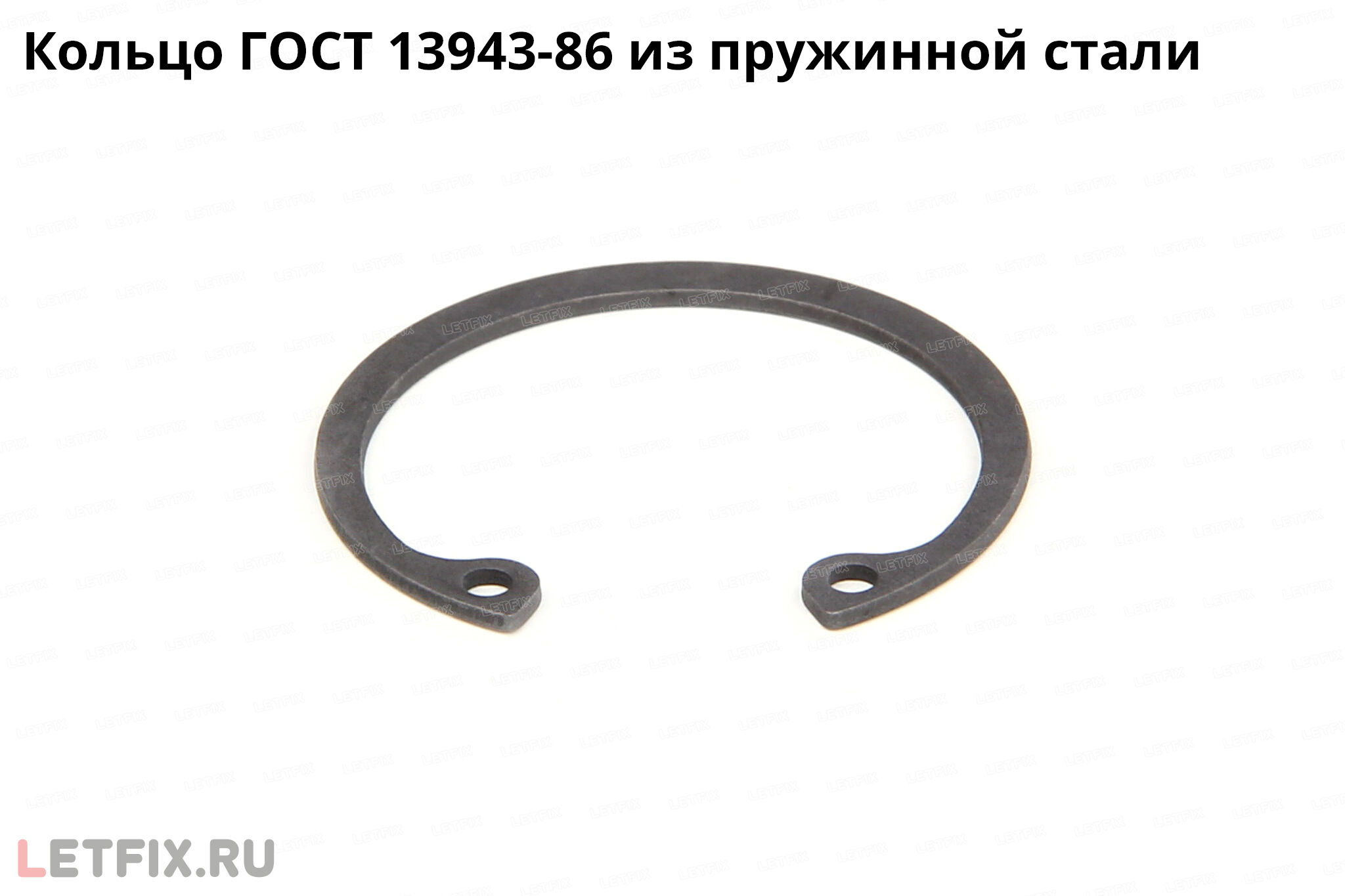

Кольцо стопорное ГОСТ 13943 86 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Соответствуют DIN 472.

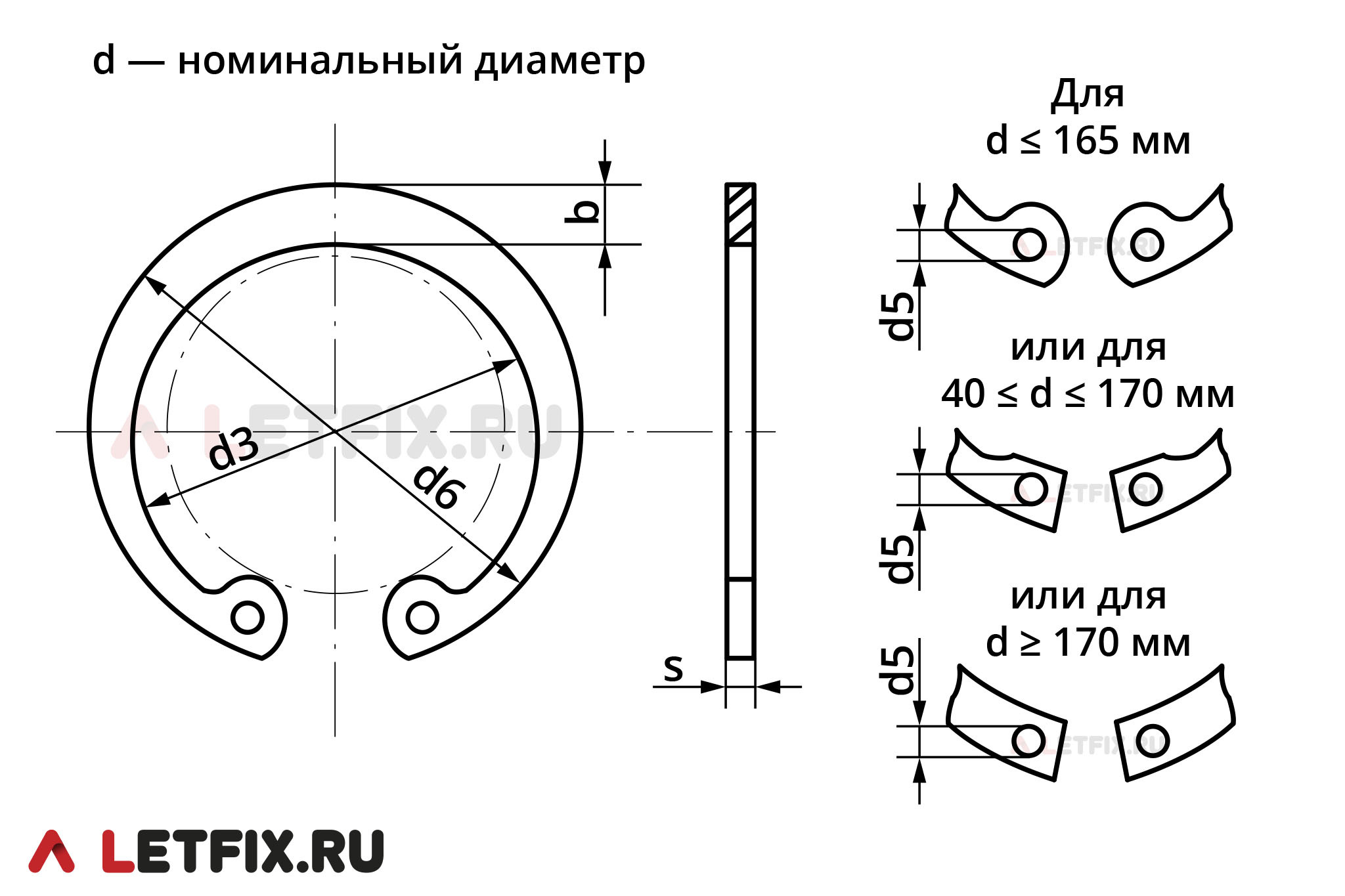

Ниже приведены основные размеры и характеристики колец ГОСТ 13943-86.

Под резьбу s d1 a max b
M8 0,8 8,7 2,4 1,1
M9 0,8 9,8 2,5 1,3
M10 1 10,8 3,2 1,4
M11 1 11,8 3,3 1,5
M12 1 13 3,4 1,7
M13 1 14,1 3,6 1,8
M14 1 15,1 3,7 1,9
M15 1 16,2 3,7 2
M16 1 17,3 3,8 2
M17 1 18,3 3,9 2,1
M18 1 19,5 4,1 2,2
M19 1 20,5 4,1 2,2
M20 1 21,5 4,2 2,3
M21 1 22,5 4,2 2,4
M22 1 23,5 4,2 2,5
M23 1 24,6 4,3 2,5
M24 1,2 25,6 4,4 2,6
M25 1,2 26,9 4,5 2,7
M26 1,2 27,9 4,7 2,8
M27 1,2 28,9 4,7 2,8
M28 1,2 30,1 4,8 2,9
M29 1,2 31,1 4,8 2,9
M30 1,2 32,1 4,8 3
M31 1,2 33,4 5,2 3,2
M32 1,2 34,4 5,4 3,2
M33 1,2 35,4 5,4 3,2
M34 1,5 36,5 5,4 3,3
M35 1,5 37,8 5,4 3,4
M36 1,5 38,8 5,4 3,5
M37 1,5 39,8 5,5 3,6
M38 1,5 40,8 5,5 3,7
M39 1,5 42,1 5,6 3,8
M40 1,75 43,5 5,8 3,9
M41 1,75 44,5 5,8 4
M42 1,75 45,5 5,9 4,1
M43 1,75 46,5 6 4,1
M44 1,75 47,5 6,1 4,2
M45 1,75 48,5 6,2 4,3
M46 1,75 49,5 6,3 4,3
M47 1,75 50,5 6,4 4,4
M48 1,75 51,1 6,4 4,5
M50 2 54,2 6,5 4,6
M51 2 55,2 6,6 4,6
M52 2 56,2 6,7 4,7
M53 2 57,2 6,7 4,8
M54 2 58,2 6,7 4,9
M55 2 59,2 6,8 5
M56 2 60,2 6,8 5,1
M57 2 61,2 6,8 5,1
M58 2 62,2 6,9 5,2
M60 2 64,2 7,3 5,4
M62 2 66,2 7,3 5,5
M63 2 67,2 7,2 5,6
M65 2,5 69,2 7,6 5,8
M67 2,5 70,2 7,6 5,9
M68 2,5 72,5 7,8 6,1
M70 2,5 74,5 7,8 6,2
M72 2,5 76,5 7,8 6,4
M75 2,5 79,5 7,8 6,6
M77 2,5 80,5 7,8 6,7
M78 2,5 82,5 8,5 6,8
M80 2,5 85,5 8,5 7
M82 2,5 87,5 8,5 7
M85 3 90,5 8,6 7,2
M87 3 92,5 8,6 7,3
M88 3 93,5 8,6 7,4
M90 3 95,5 8,6 7,6
M92 3 97,5 8,7 7,8
M95 3 100,5 8,8 8,1
M97 3 102,5 8,9 8,2
M98 3 103,5 9 8,3
M100 3 105,5 9,2 8,4
M102 4 108 9,5 8,5
M105 4 112 9,5 8,7
M107 4 114 9,5 8,8
M108 4 115 9,5 8,9
M110 4 117 10,4 9
M112 4 119 10,5 9,1
M115 4 122 10,5 9,3
M117 4 122 10,5 9,3
M118 4 122 10,5 9,3
M120 4 127 11 9,7
M122 4 127 11 9,7
M125 4 132 11 10
M127 4 132 11 10
M128 4 132 11 10
M130 4 137 11 10,2
M132 4 137 11 10,2
M135 4 142 11,2 10,5
M137 4 142 11,2 10,5
M138 4 142 11,2 10,5
M140 4 147 11,2 10,7
M142 4 147 11,2 10,7
M145 4 152 11,4 10,9
M147 4 152 11,4 10,9
M148 4 152 11,4 10,9
M150 4 158 12 11,2
M152 4 158 12 11,2
M155 4 164 12 11,4
M157 4 164 12 11,4
M158 4 164 12 11,4
M160 4 169 13 11,6
M162 4 169 13 11,6
