ГОСТ 7805-70 – болт с шестигранной головкой класса точности A

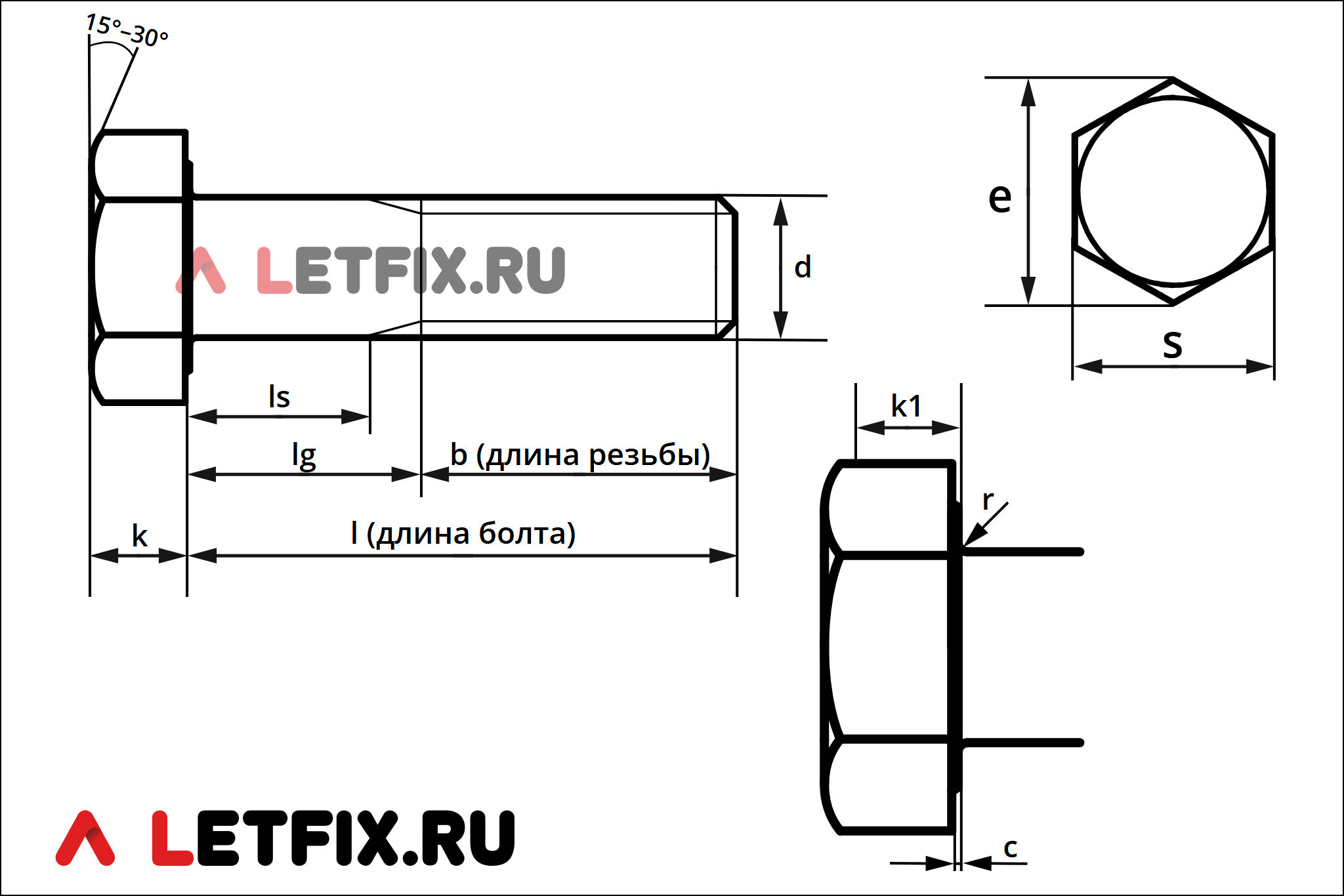

ГОСТ 7805-70 – болт с шестигранной головкой класса точности A. Резьба обычно идёт не на всю длину: под головкой остаётся гладкий участок. На коротком болте резьба доходит до головки. Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Стандарт ГОСТ 7805-70 регламентирует болты класса точности A с размерами резьбы от М1,6 до М48 включительно. С М8 бывает и мелкий шаг.
| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | S, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | dw мин., в мм | hw, в мм | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| крупный | мелкий | при l≤125 | при l>125 и ≤200 | при l>200 | мин. | макс. | |||||
| М1,6 | 0,35 | – | 9 | – | – | 1,1 | 3,2 | 3,4 | 2,3 | – | – |
| М2 | 0,4 | – | 10 | – | – | 1,4 | 4 | 4,3 | 3,1 | – | – |
| М2,5 | 0,45 | – | 11 | – | – | 1,7 | 5 | 5,5 | 4,1 | – | – |
| М3 | 0,5 | – | 12 | – | – | 2 | 5,5 | 6 | 4,6 | – | 0,4 |
| М3,5* | 0,6 | – | 13 | – | – | 2,4 | 6 | 6,6 | 5,1 | 0,15 | 0,4 |
| М4 | 0,7 | – | 14 | – | – | 2,8 | 7 | 7,7 | 5,9 | 0,15 | 0,4 |
| М5 | 0,8 | – | 16 | 22 | – | 3,5 | 8 | 8,8 | 6,9 | 0,15 | 0,5 |
| М6 | 1 | – | 18 | 24 | – | 4 | 10 | 11,1 | 8,9 | 0,15 | 0,6 |
| М8 | 1,25 | 1 | 22 | 28 | – | 5,3 | 13 | 14,4 | 11,6 | 0,15 | 0,6 |
| М10 | 1,5 | 1,25 | 26 | 32 | – | 6,4 | 16 | 17,8 | 14,6 | 0,15 | 0,6 |
| М10** | 1,5 | 1,25 | 26 | 32 | – | 6,4 | 17 | 18,9 | 15,6 | 0,15 | 0,6 |
| М12 | 1,75 | 1,25 | 30 | 36 | 49 | 7,5 | 18 | 20 | 16,6 | 0,15 | 0,6 |
| М12** | 1,75 | 1,25 | 30 | 36 | 49 | 7,5 | 19 | 21,1 | 17,4 | 0,15 | 0,6 |
| М14* | 2 | 1,5 | 34 | 40 | 53 | 8,8 | 21 | 23,4 | 19,6 | 0,15 | 0,6 |
| М14*** | 2 | 1,5 | 34 | 40 | 53 | 8,8 | 22 | 24,5 | 20,6 | 0,15 | 0,6 |
| М16 | 2 | 1,5 | 38 | 44 | 57 | 10 | 24 | 26,8 | 22,5 | 0,2 | 0,8 |
| М18* | 2,5 | 1,5 | 42 | 48 | 61 | 12 | 27 | 30,1 | 25,3 | 0,2 | 0,8 |
| М20 | 2,5 | 1,5 | 46 | 52 | 65 | 12,5 | 30 | 33,5 | 28,2 | 0,2 | 0,8 |
| М22* | 2,5 | 1,5 | 50 | 56 | 69 | 14 | 34 | 37,7 | 31,7 | 0,2 | 0,8 |
| М22*** | 2,5 | 1,5 | 50 | 56 | 69 | 14 | 32 | 35,7 | 30 | 0,2 | 0,8 |
| М24 | 3 | 2 | 54 | 60 | 73 | 15 | 36 | 40 | 33,6 | 0,2 | 0,8 |
| М27* | 3 | 2 | 60 | 66 | 79 | 17 | 41 | 45,6 | 38 | 0,2 | 0,8 |
| М30 | 3,5 | 2 | 66 | 72 | 85 | 18,7 | 46 | 51,3 | 42,7 | 0,2 | 0,8 |
| М36 | 4 | 3 | 78 | 84 | 97 | 22,5 | 55 | 61,3 | 51,1 | 0,2 | 0,8 |
| М42 | 4,5 | 3 | 90 | 96 | 109 | 26 | 65 | 72,6 | 61 | 0,25 | 0,8 |
| М48 | 5 | 3 | 102 | 108 | 121 | 30 | 75 | 83,9 | 70,5 | 0,25 | 0,8 |
* – размер применять не рекомендуется.
** – из приложения №2.
*** – из приложения №2. Размер применять не рекомендуется.
На коротком болте резьба доходит до головки, гладкого участка под ней нет.
Материалы и покрытие болтов ГОСТ 7805-70
Материалы: углеродистая сталь, легированная сталь, нержавеющая сталь, латунь, бронза.

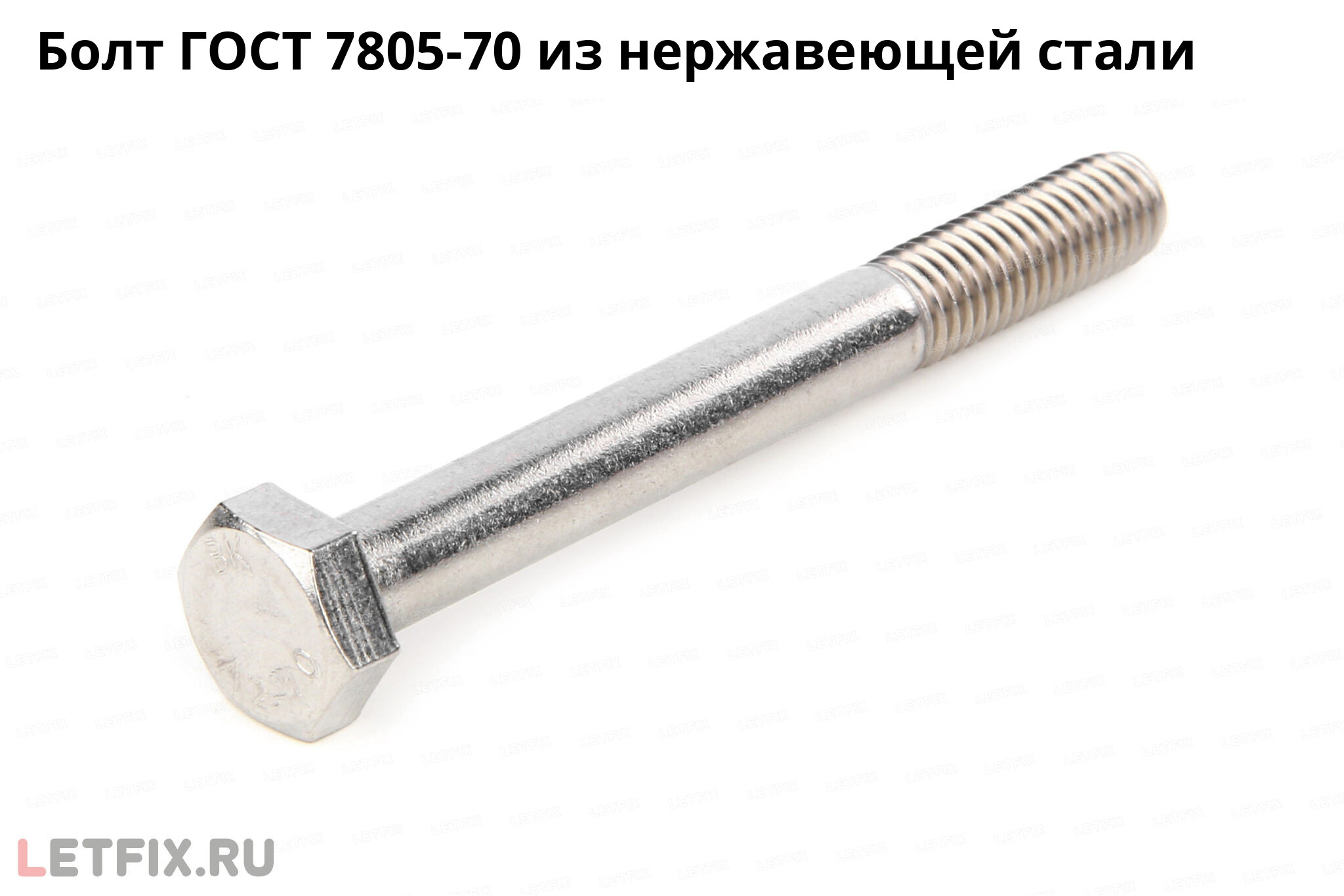

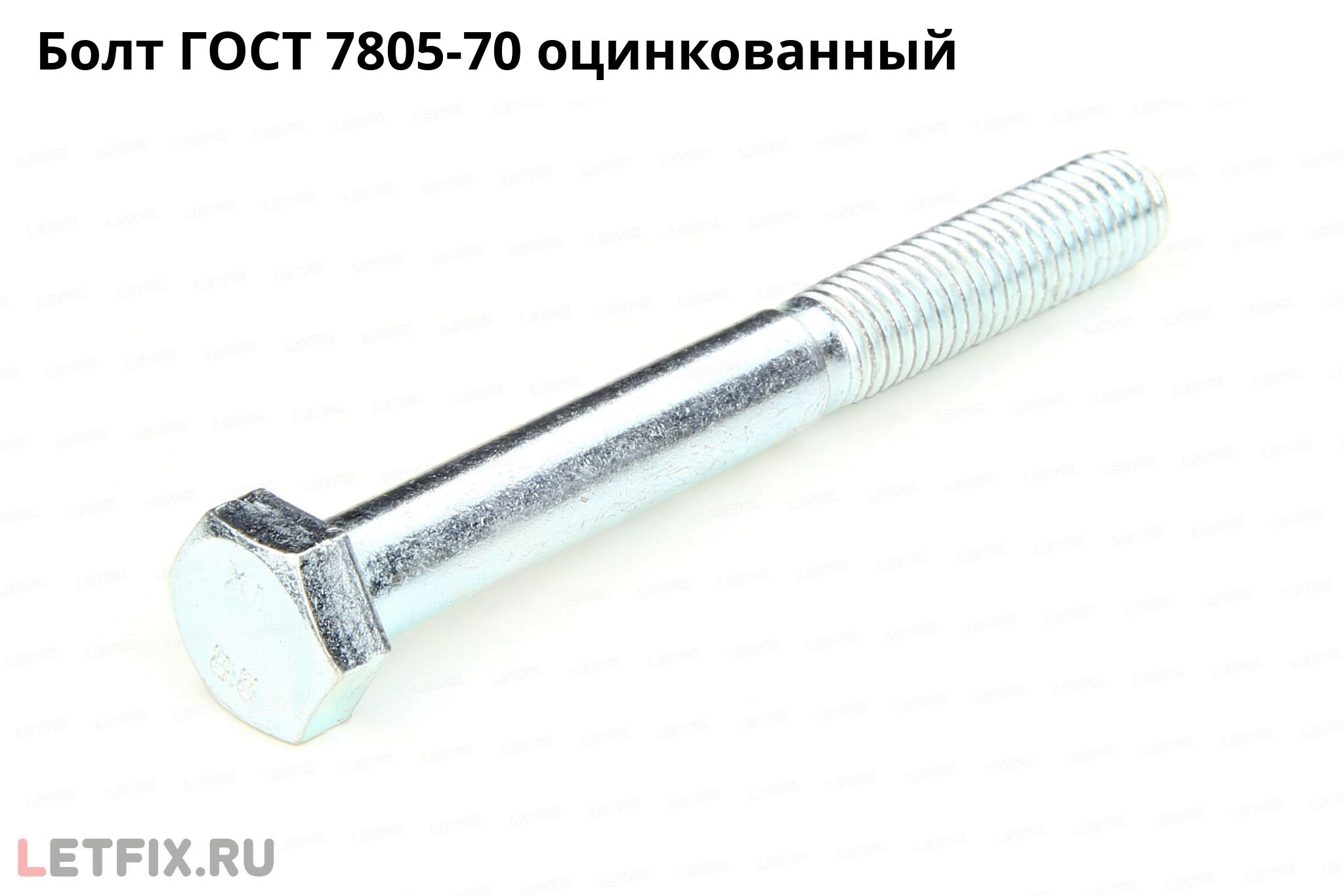

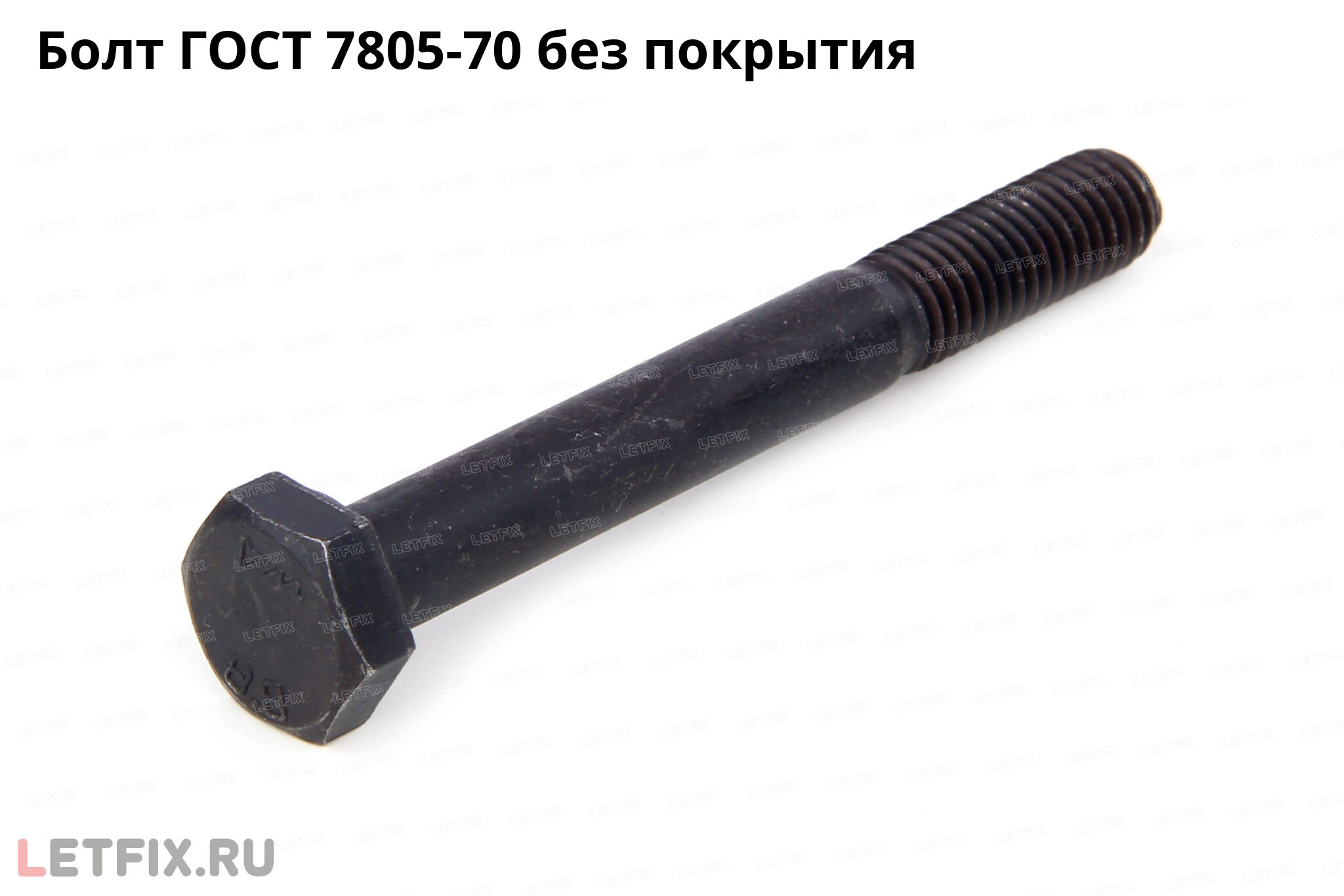

Болты ГОСТ 7805-70 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования, цинк-ламельного и термодиффузионного покрытия. Классы прочности углеродистой стали в каталоге: 5.8, 8.8, 10.9 и 12.9. Нержавеющие болты – стали А2 и А4.
Аналоги болтов ГОСТ 7805-70 в стандартах DIN, ISO и ГОСТ
Аналоги болта ГОСТ 7805-70 в стандартах DIN:
– DIN 931. Аналог DIN болтов ГОСТ 7805-70 – DIN 931, неполная резьба и крупный шаг. На М10, М12, М14 и М22 ключ другой: 17, 19, 22 и 32 мм.
– DIN 933. Аналог коротких болтов ГОСТ 7805-70 с резьбой до головки – DIN 933. Крупный шаг, гладкого участка под головкой нет.
– DIN 960. Аналог болтов ГОСТ 7805-70 с мелким шагом и неполной резьбой – DIN 960. С М8 под головкой остаётся гладкий участок.
– DIN 961. Аналог болтов ГОСТ 7805-70 с мелким шагом и резьбой до головки – DIN 961. Тоже с М8.
Аналоги болта ГОСТ 7805-70 в стандартах ISO:
– ISO 4014. Болты ИСО 4014 – аналог болтов ГОСТ 7805-70 с неполной резьбой. На М10, М12, М14 и М22 ключ тот же: 16, 18, 21 и 34 мм. ИСО 4014 доходит до М64.
– ISO 4017. Болты ИСО 4017 – аналог коротких болтов ГОСТ 7805-70 с резьбой до головки. Крупный шаг.
Аналоги болта ГОСТ 7805-70 в стандартах ГОСТ:
– ГОСТ Р ИСО 4014-2013. Болты ГОСТ Р ИСО 4014 – аналог болтов ГОСТ 7805-70. То же, что ИСО 4014: на М10, М12, М14 и М22 ключ 16, 18, 21 и 34 мм.
– ГОСТ 7798-70. Аналог болтов ГОСТ 7805-70 – ГОСТ 7798-70. Та же головка, класс точности B, ряд с М6. Описанная окружность чуть меньше.
– ГОСТ 10602-94. Аналог крупных болтов – ГОСТ 10602-94. Класс точности B, резьба свыше М48.
