ГОСТ 397-79 — шплинт прямой
ГОСТ 397-79 — шплинт, используемый для страховки резьбовых соеднинений, соединений на валах, осях, пальцах и других элементах.
Стандарт ГОСТ 397-79 регламентирует шплинты для отверстий диаметром от 0,6 до 20 миллиметров. Номинальный диаметр шплинта — диаметр отверстия, для которого он применим.

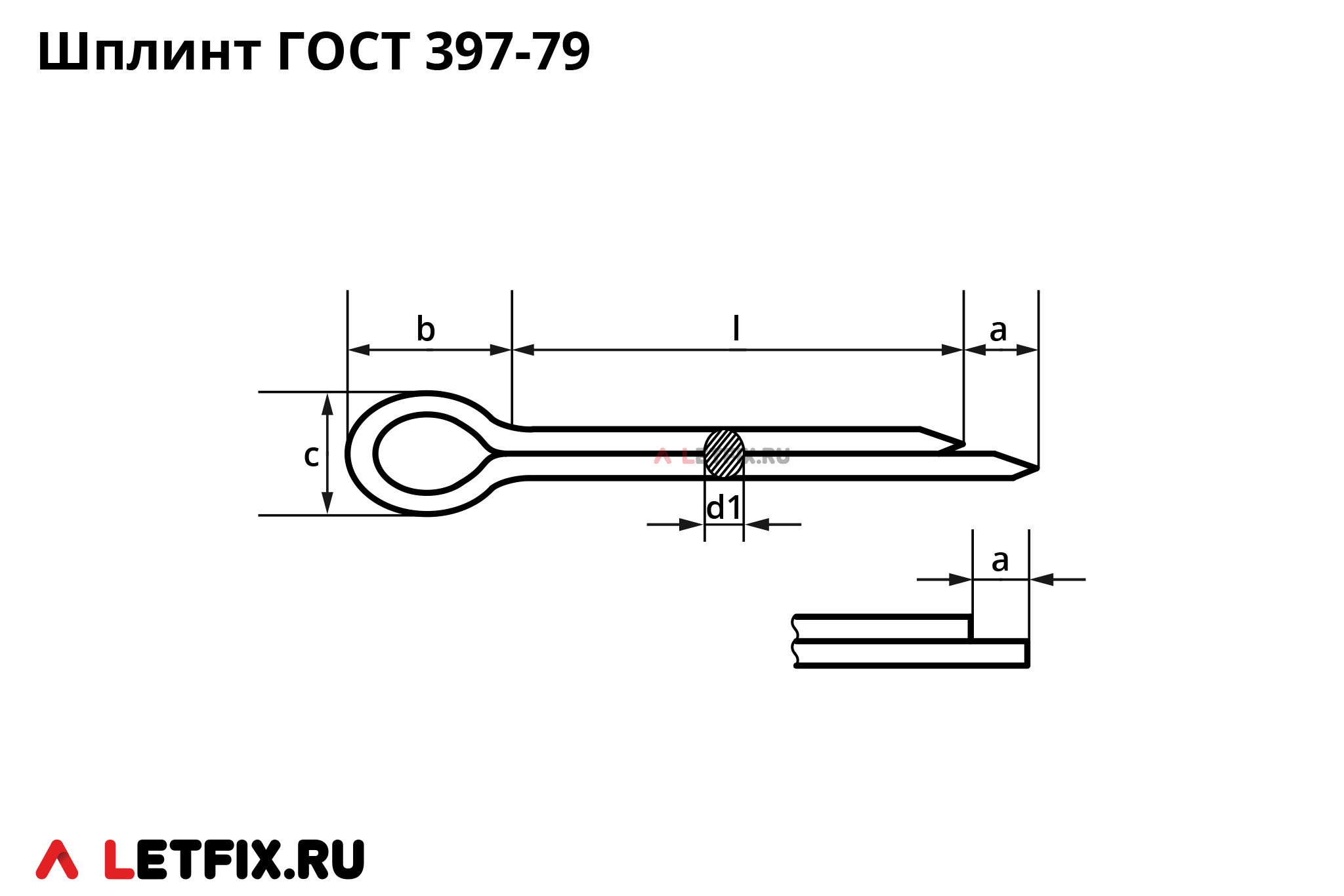

| Номинальный диаметр*, в мм | d1, в мм | a, в мм | b ≈, в мм | с, в мм | v** мин., в мм | Для диаметра резьбы (d2), в мм | Для штифтов и осей диметром (d2), в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | макс. | мин. | макс. | мин. | макс. | более | до | более | до | |||
| 0,6 | 0,4 | 0,5 | 0,8 | 1,6 | 2 | 0,9 | 1 | 3 | – | 2,5 | – | 2 |
| 0,8 | 0,6 | 0,7 | 0,8 | 1,6 | 2,4 | 1,2 | 1,4 | 3 | 2,5 | 3,5 | 2 | 3 |
| 1 | 0,8 | 0,9 | 0,8 | 1,6 | 3 | 1,6 | 1,8 | 4 | 3,5 | 4,5 | 3 | 4 |
| 1,2 | 0,9 | 1 | 1,3 | 2,5 | 3 | 1,7 | 2 | 5 | 4,5 | 5,5 | 4 | 5 |
| 1,6 | 1,3 | 1,4 | 1,3 | 2,5 | 3,2 | 2,4 | 2,8 | 5 | 5,5 | 7 | 5 | 6 |
| 2 | 1,7 | 1,8 | 1,3 | 2,5 | 4 | 3,2 | 3,6 | 6 | 7 | 9 | 6 | 8 |
| 2,5 | 2,1 | 2,3 | 1,3 | 2,5 | 5 | 4 | 4,6 | 6 | 9 | 11 | 8 | 9 |
| 3,2 | 2,7 | 2,9 | 1,6 | 3,2 | 6,4 | 5,1 | 5,8 | 8 | 11 | 14 | 9 | 12 |
| 4 | 3,5 | 3,7 | 2 | 4 | 8 | 6,5 | 7,4 | 8 | 14 | 20 | 12 | 17 |
| 5 | 4,4 | 4,6 | 2 | 4 | 10 | 8 | 9,2 | 10 | 20 | 27 | 17 | 23 |
| 6,3 | 5,7 | 5,9 | 2 | 4 | 12,6 | 10,3 | 11,8 | 12 | 27 | 39 | 23 | 29 |
| 8 | 7,3 | 7,5 | 2 | 4 | 16 | 13,1 | 15 | 14 | 39 | 56 | 29 | 44 |
| 10 | 9,3 | 9,5 | 3,2 | 6,3 | 20 | 16,6 | 19 | 16 | 56 | 80 | 44 | 69 |
| 13 | 12,1 | 12,4 | 3,2 | 6,3 | 26 | 21,7 | 24,8 | 20 | 80 | 120 | 69 | 110 |
| 16 | 15,1 | 15,4 | 3,2 | 6,3 | 32 | 27 | 30,8 | 25 | 120 | 170 | 110 | 160 |
| 20 | 19 | 19,3 | 3,2 | 6,3 | 40 | 33,8 | 38,6 | 32 | 170 | – | 160 | – |
* — диаметр отверстия для шплинта

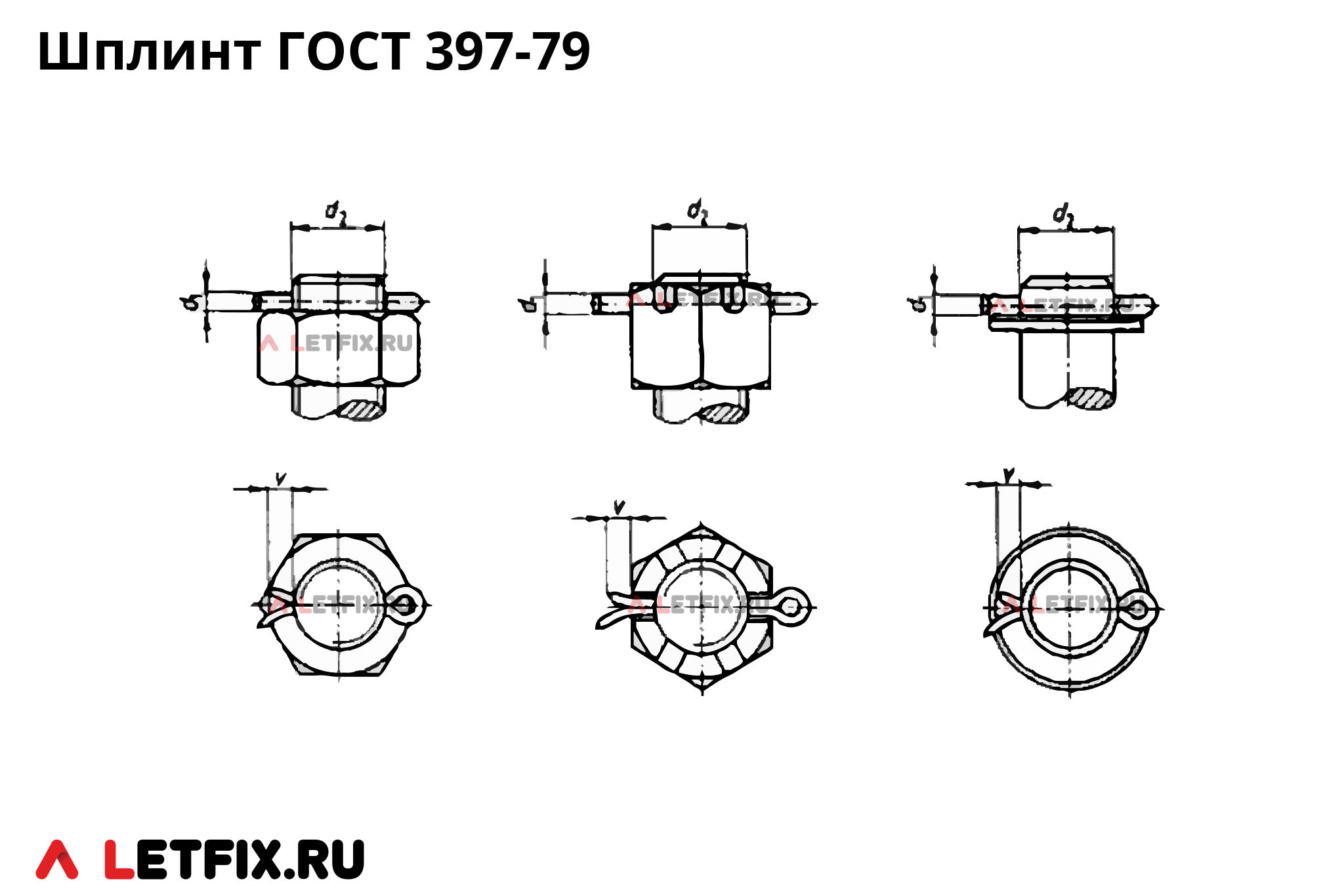

** — расстояние до короткого конца шплинта (на примерах шплинтования во второй схеме). Данные взяты из текста стандарта DIN 97.
Материалы и покрытие шплинтов ГОСТ 397-79

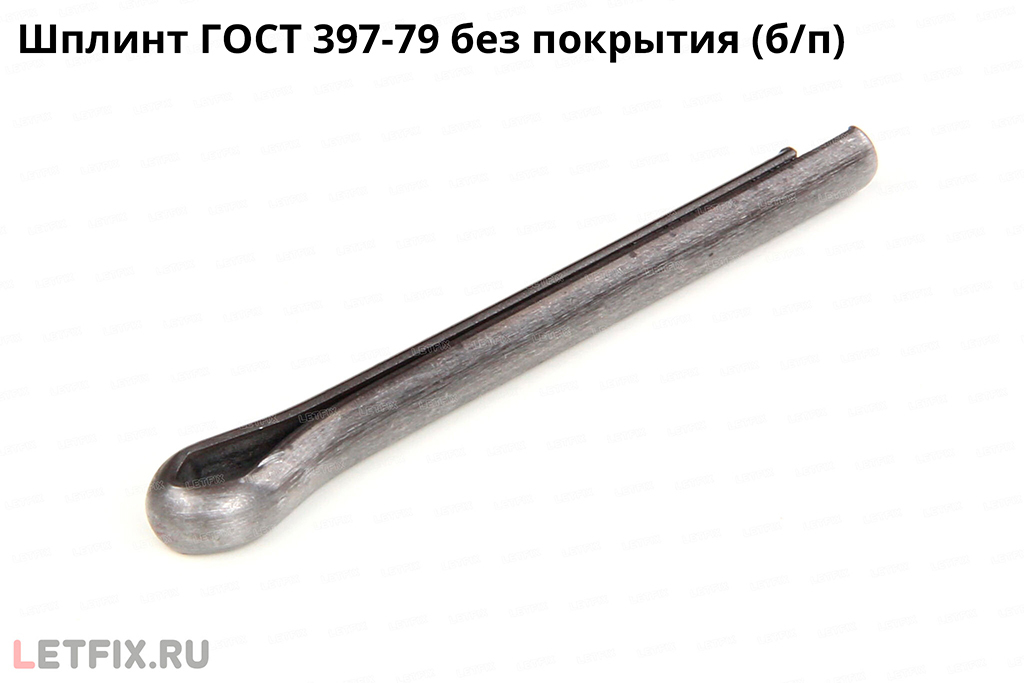

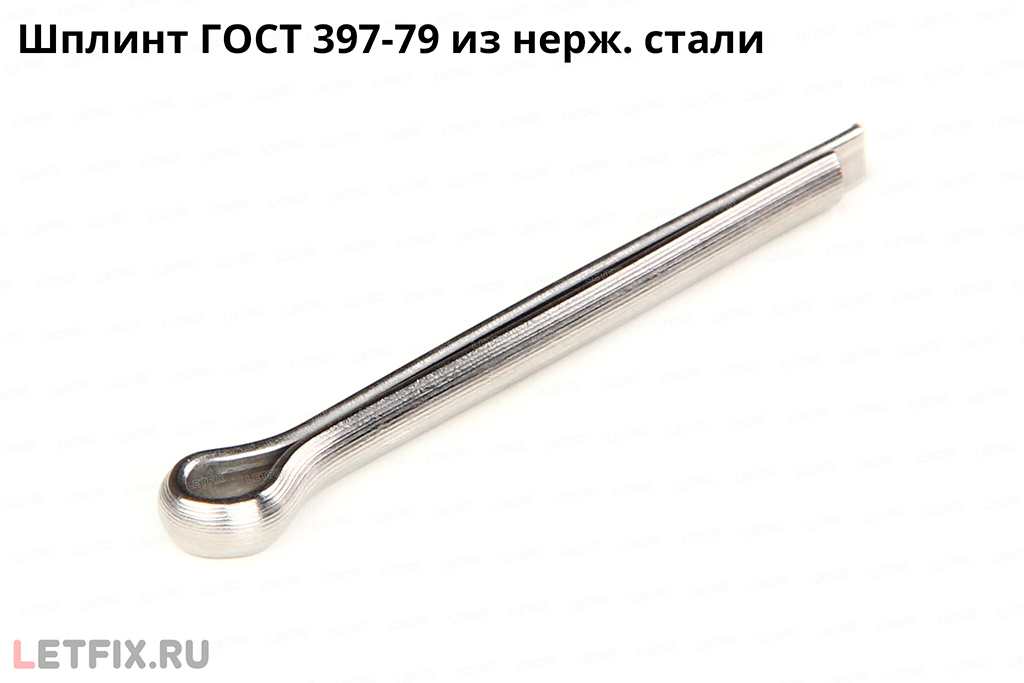

Материалы: углеродистая сталь, нержавеющая сталь, латунь.

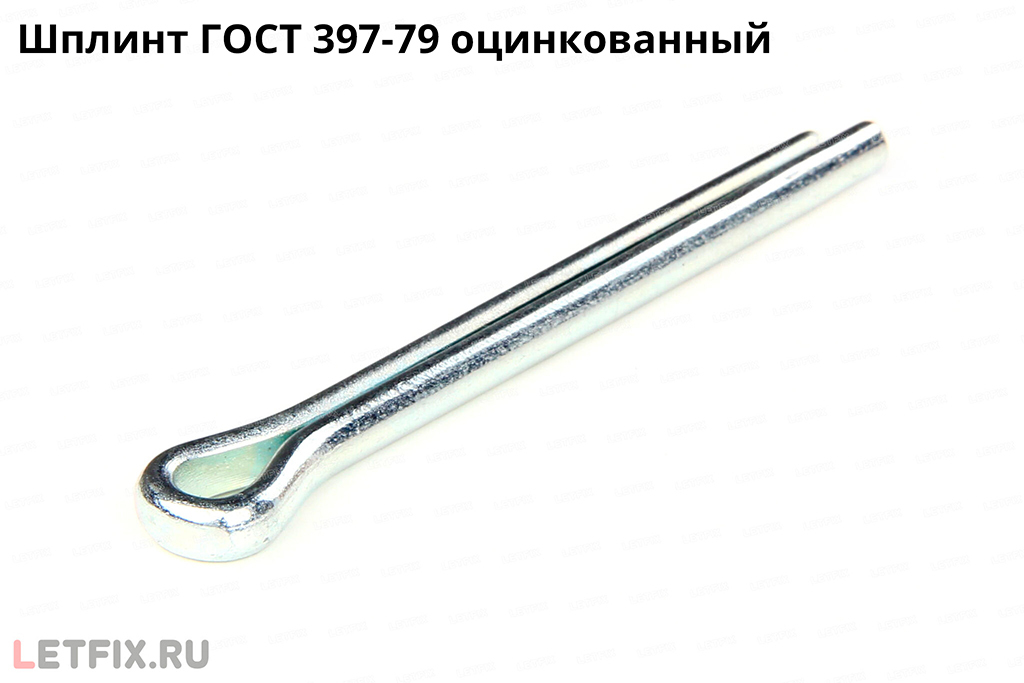

Шплинты ГОСТ 397-79 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги шплинтов ГОСТ 397-79 в стандартах DIN и ISO
Аналоги шплинта ГОСТ 397-79 в стандартах DIN:
— DIN 94. Стандарт соответствует ГОСТ 397-79 с небольшими исключениями по минимальному расстоянию между коротким и длинным концом шплинта у диаметров 1,2, 1,6, 2 и 2,5 мм (на схеме — а). У отечественного стандарта ГОСТ 397-79 оно составляет 1,3 мм, а у DIN 94 — 1,25 мм.
Аналоги шплинта ГОСТ 397-79 в стандартах ISO:
— ISO 1234. Стандарт соответствует ГОСТ 397-79 с небольшими исключениями по максимальной ширине "ушка" шплинта для диаметра 20 мм. У стандарта ISO составляет 38,5 мм, а у отечественного стандарта — 38,6 мм.
