ГОСТ 8878-93. Винт установочный с острым (заостренным) концом.
ГОСТ 8878-93 — винт установочный с полной метрической резьбой, с острым концом. Винт ГОСТ 8878-93 применяется для соединения элементов конструкций в приборостроении, машиностроении и прочих промышленно-производственных отраслях совместно с шайбами, гайками соответствующих размеров.

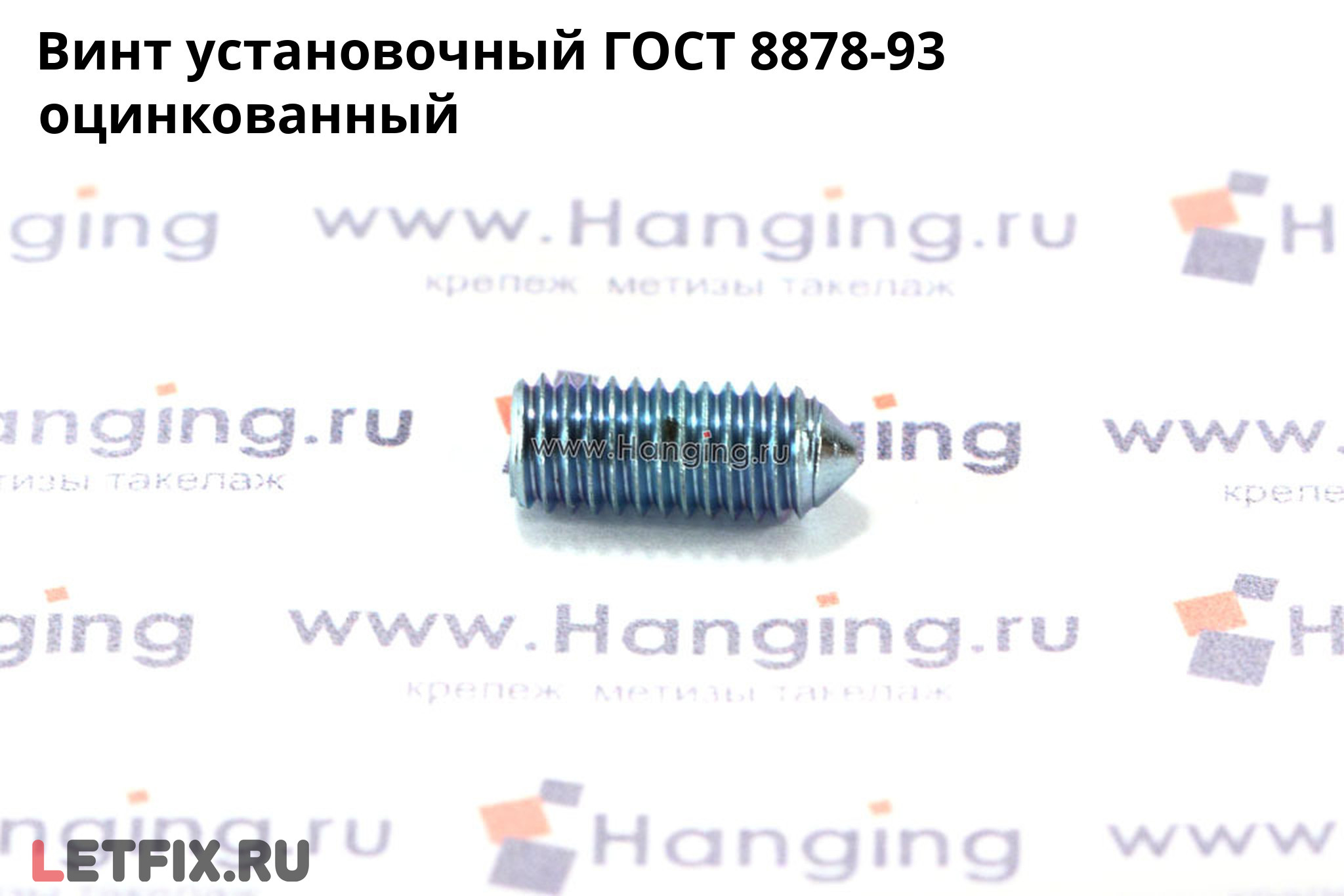

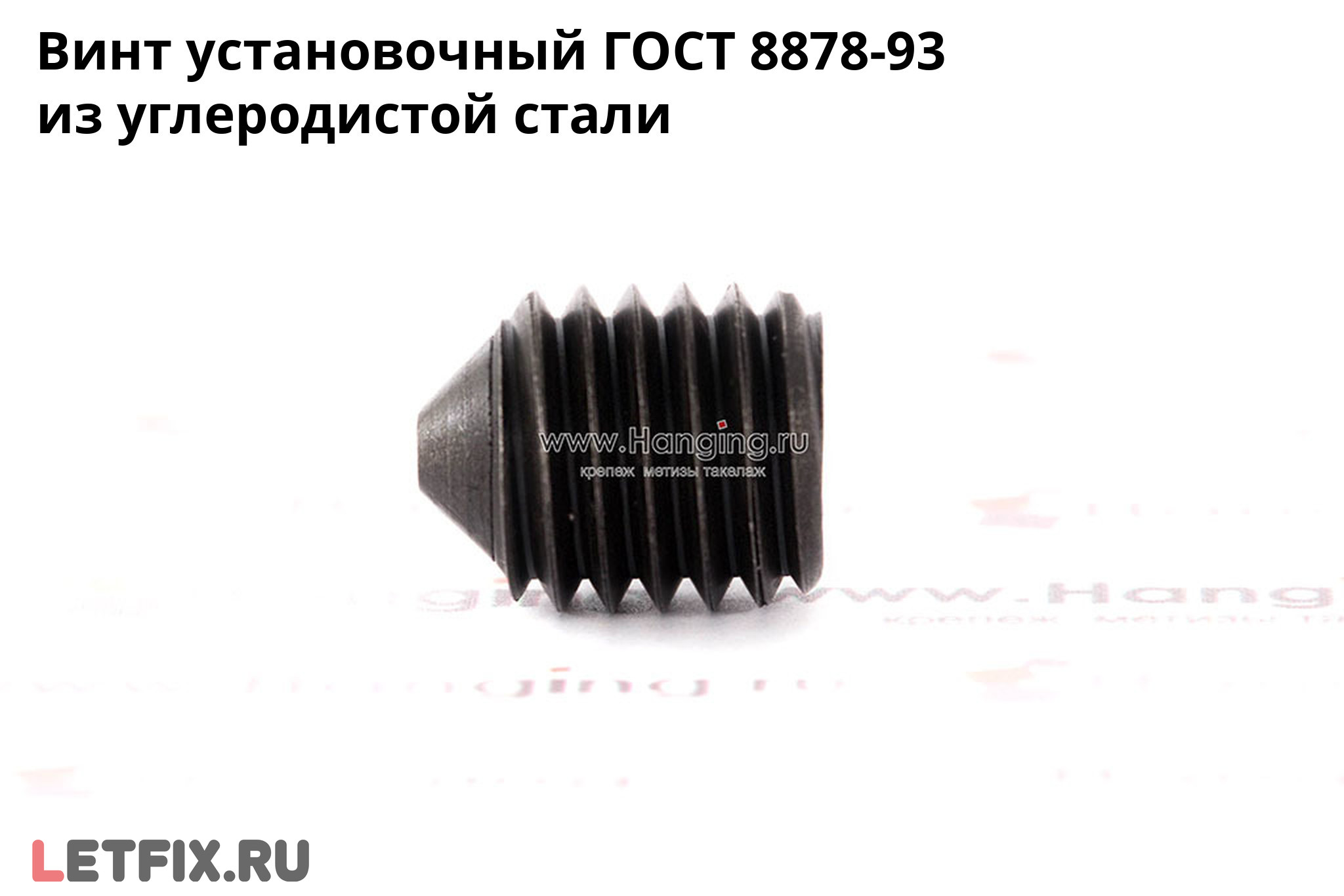

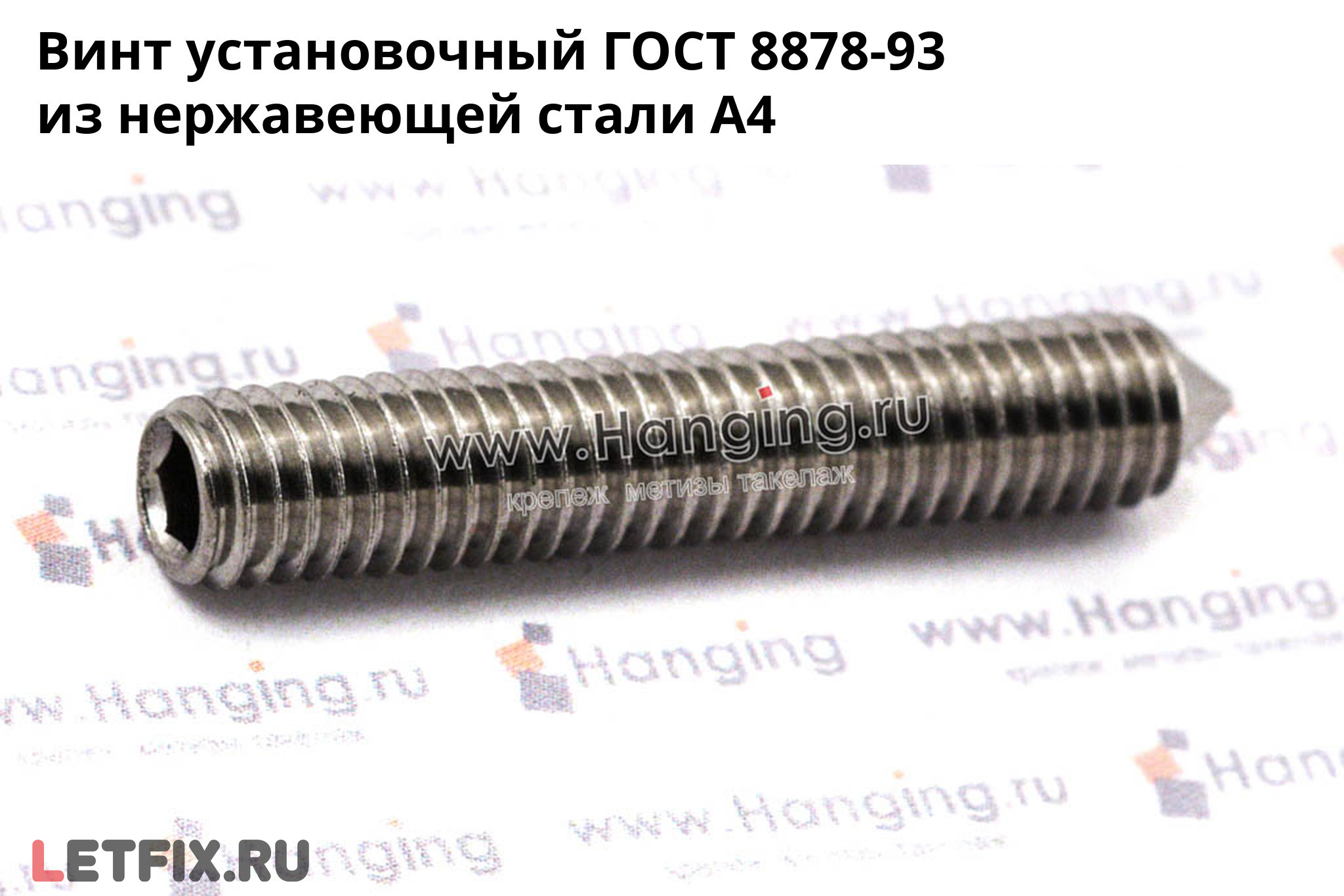

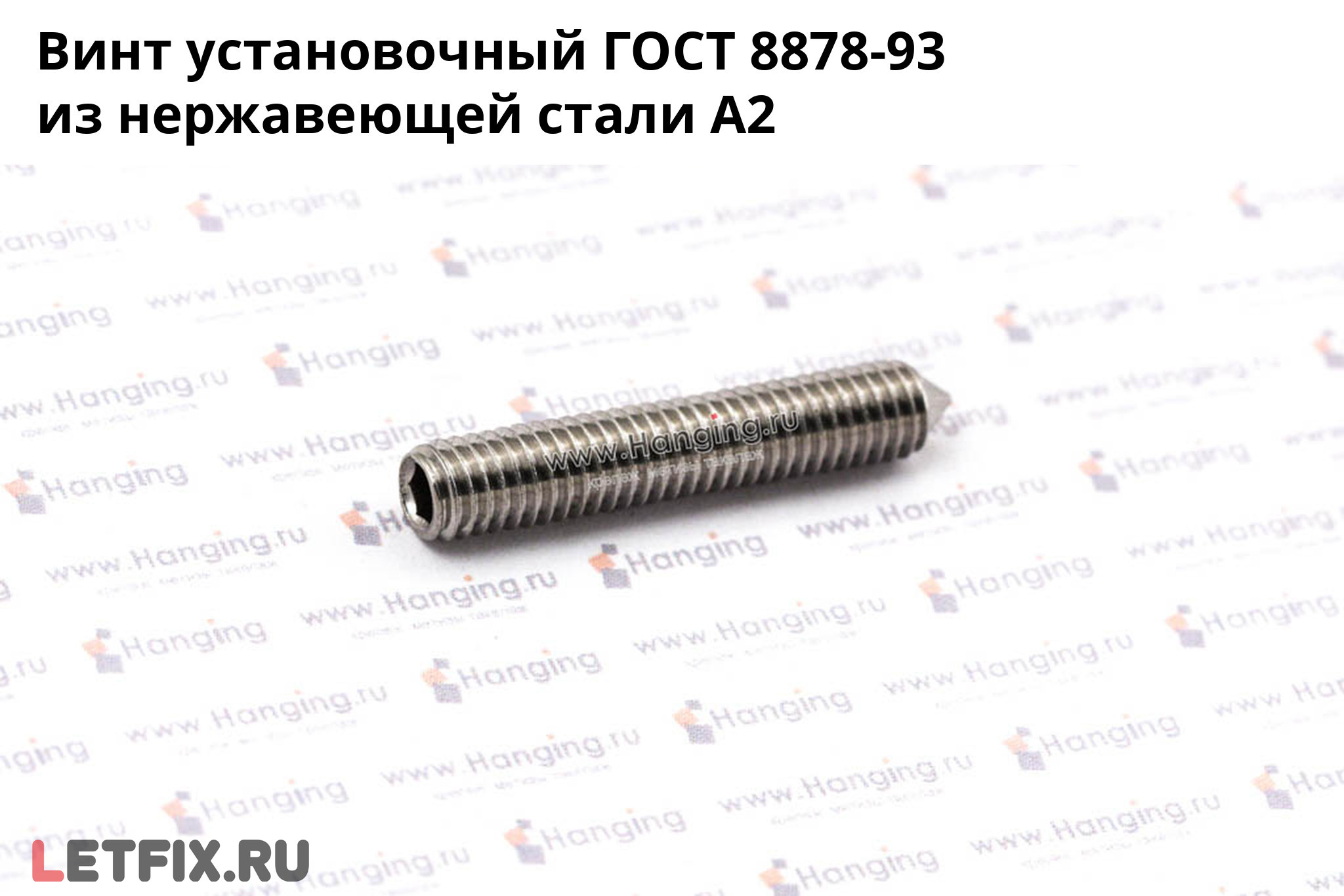

Винт ГОСТ 8878 93 изготовляется из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Соответствует DIN 914 и ISO 4027.

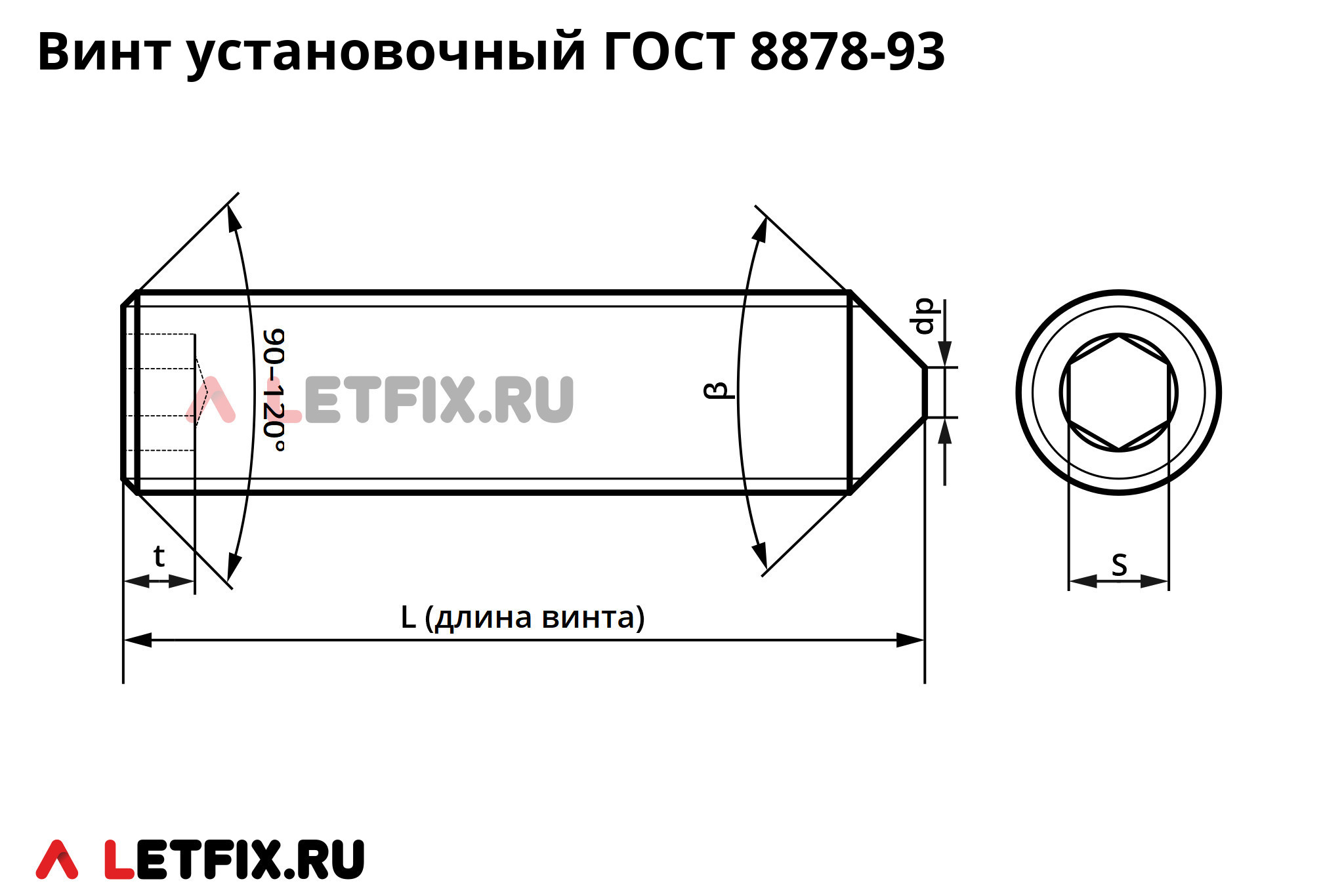

Ниже приведены основные размеры и характеристики винтов ГОСТ 8878.
| Размер резьбы | d1 | t | e | s |
|---|---|---|---|---|
| М3 | - | 1,2 | 1,73 | 1,5 |
| М4 | - | 1,5 | 2,3 | 2 |
| М5 | - | 2 | 2,87 | 2,5 |
| М6 | 1,5 | 2 | 3,44 | 3 |
| М8 | 2 | 3 | 4,58 | 4 |
| М10 | 2,5 | 4 | 5,72 | 5 |
| М12 | 3 | 4,5 | 6,86 | 6 |
| М16 | 4 | 6,4 | 9,15 | 8 |
| М20 | 5 | 8 | 11,43 | 10 |
