ГОСТ 1144-80 — шуруп с полукруглой головкой
ГОСТ 1144-80 — саморез (шуруп) с полукруглой головкой с прямым шлицем Slotted (SL) или с крестообразным шлицем Phillips (Ph). Используется для крепления в пластмассу, древесину и металлы (при предварительном сверлении).

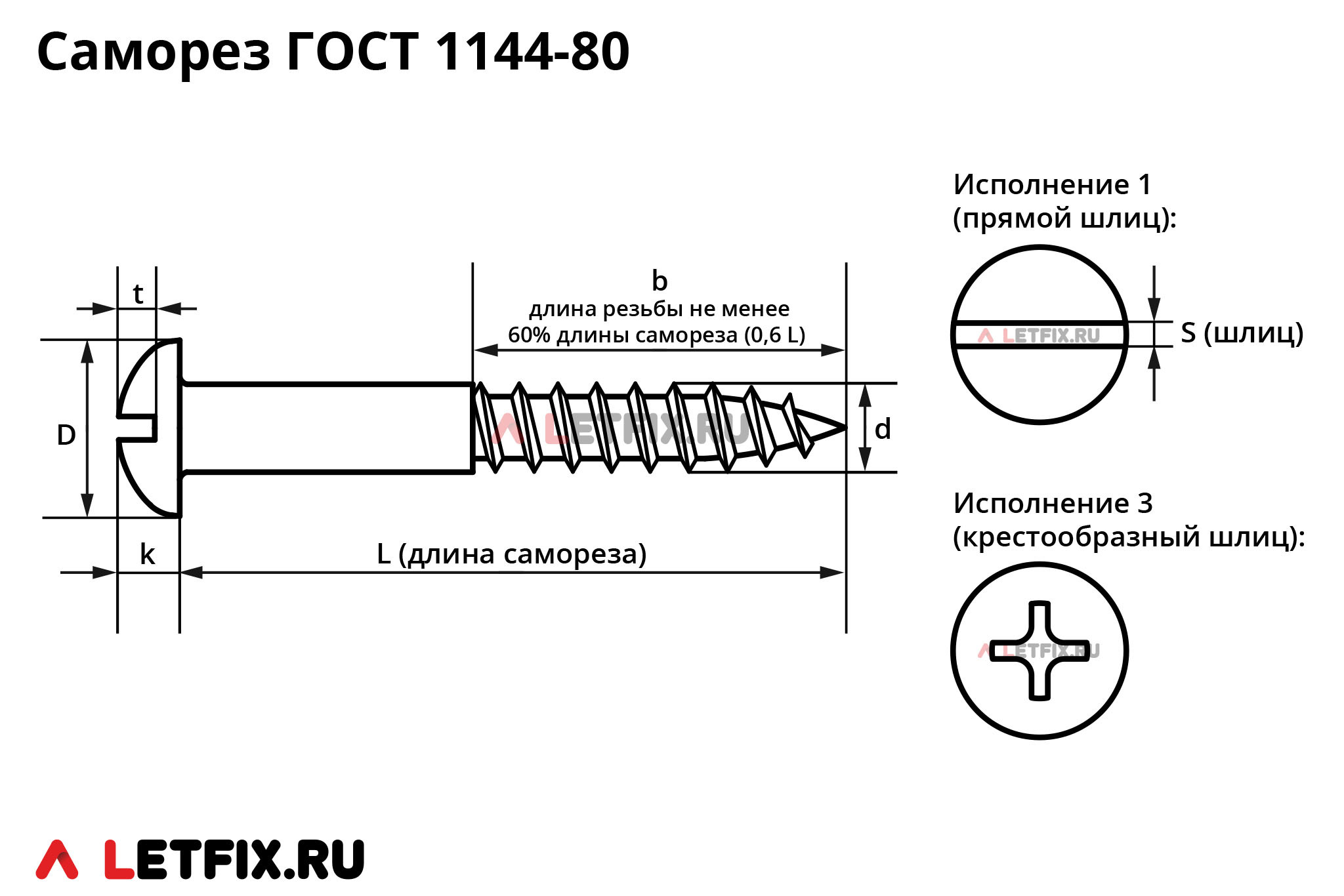

Стандарт ГОСТ 1144-80 для шурупов с полукруглой головкой регламентирует саморезы диаметром от 1,6 до 10 миллиметров включительно.
| d* | d мин., в мм | Шаг резьбы, в мм*** | D, диаметр головки, в мм | k, высота головки макс., в мм | S, номин. размер шлица | Номин. размер кресто- образного шлица PH |
|---|---|---|---|---|---|---|
| 1,6 | 1,2 | 0,8 | 3,2 | 1,1 | 0,4 | — |
| 2 | 1,6 | 1 | 4 | 1,4 | 0,5 | 0 |
| 2,5 | 2,1 | 1,25 | 5 | 1,7 | 0,6 | 1 |
| 3 | 2,6 | 1,25 | 6 | 2,1 | 0,8 | 1 |
| 3,5 | 3,02 | 1,5 | 7 | 2,4 | 0,8 | 2 |
| 4 | 3,52 | 1,75 | 8 | 2,8 | 1 | 2 |
| 4,5** | 4,02 | 2 | 9 | 3,1 | 1 | 2 |
| 5 | 4,52 | 2 | 10 | 3,5 | 1,2 | 2 |
| 5,5** | 5,02 | 2,4 | 11 | 3,8 | 1,2 | 3 |
| 6 | 5,52 | 2,5 | 12 | 4,2 | 1,6 | 3 |
| 7** | 6,42 | 3,2 | 14 | 4,9 | 2 | 3 |
| 8 | 7,42 | 3,5 | 16 | 5,6 | 2 | 3 |
| 10 | 7 | 4,5 | 20 | 7** | 2,5** | 4 |
* — номинальный диаметр
** — для диаметров указаны данные по стандартам DIN 96 и DIN 7996
*** — предельное отклонение шага резьбы ±0,2 мм
Материалы и покрытие шурупов ГОСТ 1144-80
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь.

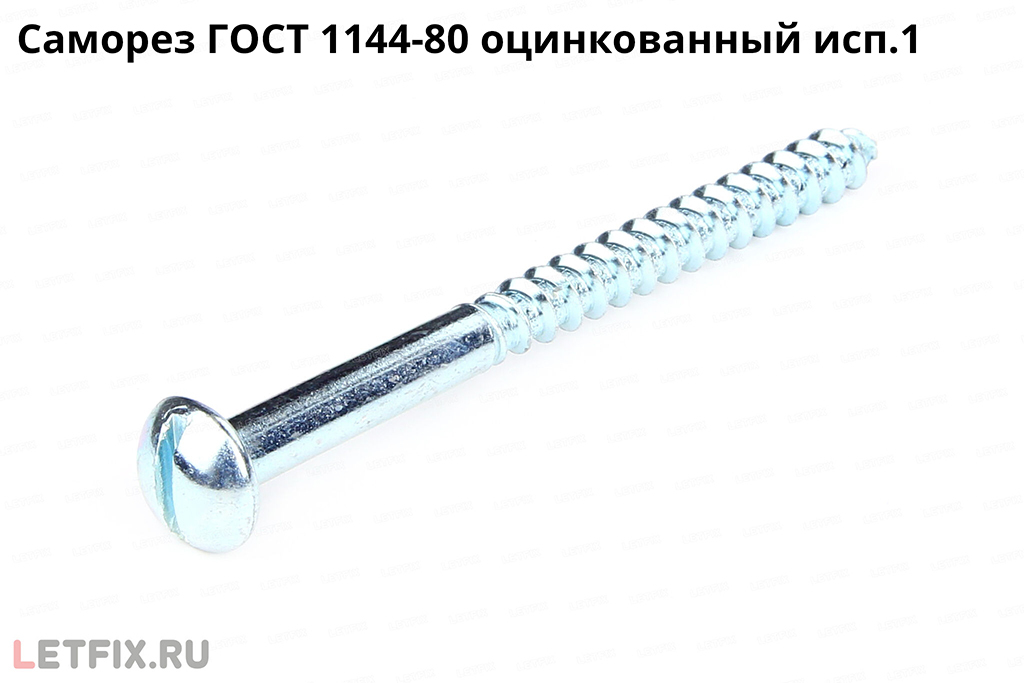

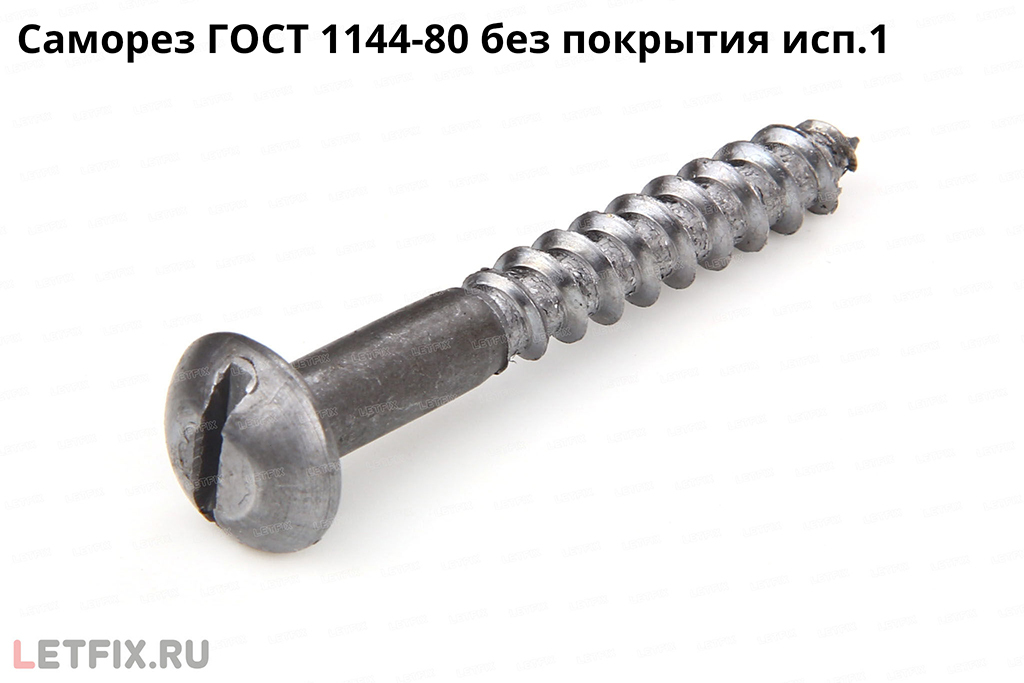

Шурупы ГОСТ 1144-80 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги саморезов ГОСТ 1144-80 в стандартах DIN
— DIN 96. Стандарт ГОСТ 1144-80 имеет исполнения 3 и 4, которые имеют крестообразный шлиц Phillips, а в стандарте DIN 96 — только прямой шлиц. Также есть отличия по минимальным значениям диаметра резьбы. В стандарте DIN 96 отсутствуют шурупы диаметром 10 мм, присутствующие в ГОСТ 1144-80.
— DIN 7996. Стандарт DIN 7996 регламентирует шурупы, аналогичные ГОСТ 1144-80, с двумя крестообразными шлицами: Phillips (DIN 7996 Form H) и Pozidriv (DIN 7996 Form Z). У ГОСТ 1144-80 исполнения 3 и 4 — шлиц Phillips. В стандарте DIN 7996 отсутствует прямой шлиц. Также есть отличия по минимальным значениям диаметра резьбы. В стандарте DIN 7996 отсутствуют шурупы диаметром 10 мм, присутствующие в ГОСТ 1144-80.
