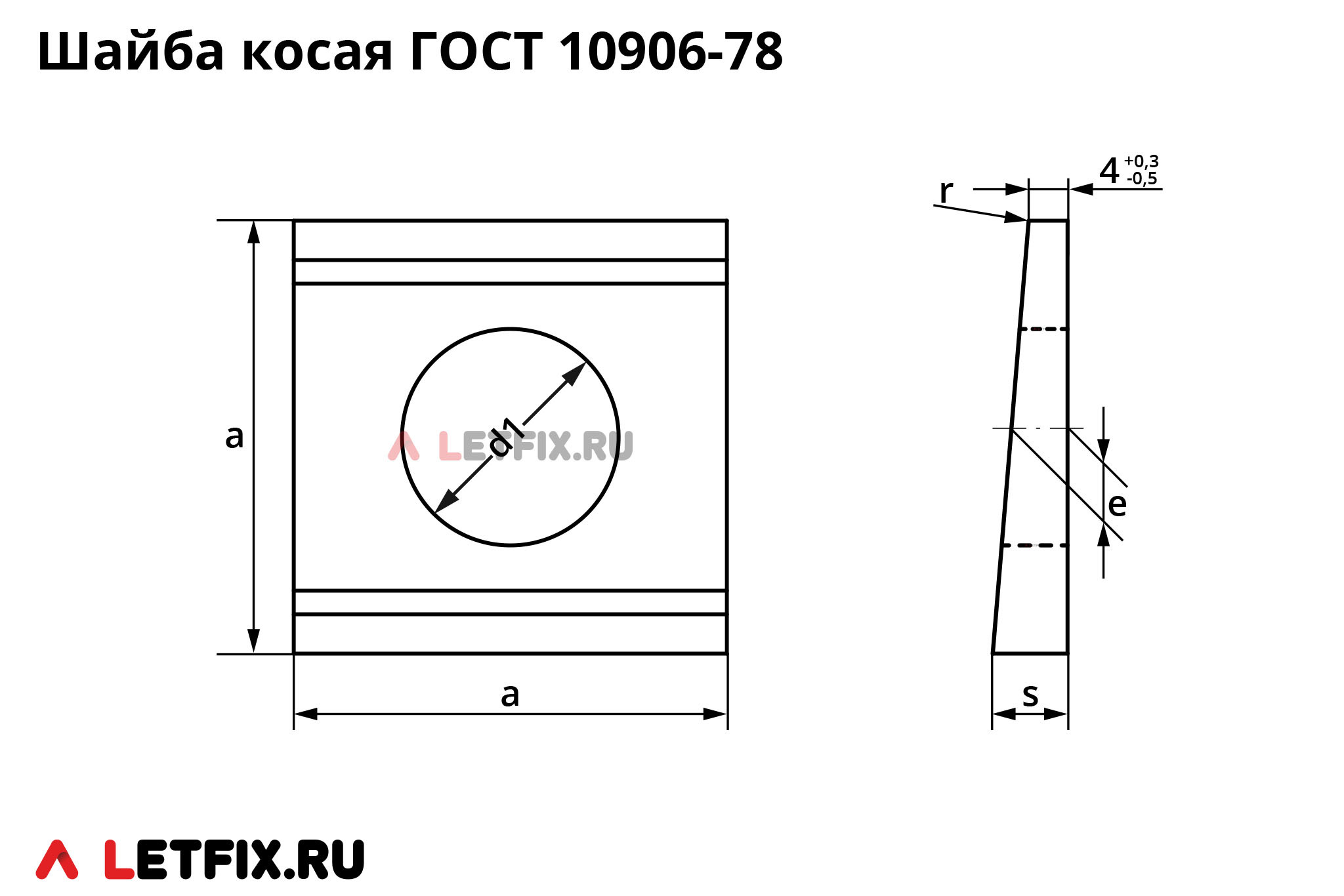

ГОСТ 10906-78 — шайба косая квадратная
ГОСТ 10906-78 — шайба косая квадратная с уклоном для полок двутавровых балок и двутавровых балок. Используется для подкладывания под головки болтов, винтов и гаек с целью выравнивания полок при проведении строительно-монтажных работ, а также при проведении производственных работ в машиностроении и станкостроении.
Стандарт ГОСТ 10906-78 регламентирует косые шайбы для размеров резьбы от М6 до М27 включительно. Шайбы по стандарту имеют диаметры отверстий от 6,6 до 30 мм включительно.
| Для резьбы | d1 внутренний диаметр, мм | a, сторона шайбы, мм | s, толщина шайбы, мм | e ≈, мм | r макс., мм | ||||
|---|---|---|---|---|---|---|---|---|---|
| номин. | мин. | макс. | номин. | мин. | макс. | ||||
| М6 | 6,6 | 16 | 14,5 | 17 | 5,8 | 5,3 | 6,1 | 4,9 | 1,6 |
| М8 | 9 | 16 | 14,5 | 17 | 5,8 | 5,3 | 6,1 | 4,9 | 1,6 |
| М10 | 11 | 20 | 18,5 | 21 | 6,2 | 5,7 | 6,5 | 5,1 | 1,6 |
| М12 | 13 | 30 | 28,3 | 31 | 7,3 | 5,7 | 7,6 | 5,7 | 1,6 |
| М14 | 15 | 30 | 28,3 | 31 | 7,3 | 5,7 | 7,6 | 5,7 | 1,6 |
| М16 | 17 | 30 | 28,3 | 31 | 7,3 | 5,7 | 7,6 | 5,7 | 1,6 |
| М18 | 19 | 40 | 38,1 | 41 | 8,4 | 7,9 | 8,2 | 6,2 | 1,6 |
| М20 | 22 | 40 | 38,1 | 41 | 8,4 | 7,9 | 8,2 | 6,2 | 1,6 |
| М22 | 24 | 40 | 38,1 | 41 | 8,4 | 7,9 | 8,2 | 6,2 | 1,6 |
| М24 | 26 | 50 | 47,7 | 51,4 | 9,5 | 9 | 9,3 | 6,8 | 1,6 |
| М27 | 30 | 50 | 47,7 | 51,4 | 9,5 | 9 | 9,3 | 6,8 | 1,6 |
Материалы и покрытие шайб ГОСТ 10906-78
Материалы: углеродистая сталь, нержавеющая сталь.
Шайбы косые ГОСТ 10906 78, выполненные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб ГОСТ 10906-78 в стандартах DIN
— DIN 434. Шайбы по стандарту ГОСТ 10906-78 имеют больший уклон, чем шайбы DIN 434, у которых уклон 8%. Также шайбы по отечественному стандарту имеют немного другие размеры и у отечественных шайб отсутствуют канавки. В ГОСТ 10906 присутствуют шайбы для размеров резьбы М6, М14 и М18, которые отсутствуют в DIN 434.
— DIN 435. Шайбы по стандарту ГОСТ 10906-78 имеют уклон меньше, чем шайбы DIN 435? уклон которых — 14%. Также шайбы по отечественному стандарту имеют немного другие размеры и у отечественных шайб отсутствует канавка. В ГОСТ 10906 присутствуют шайбы для резьбы М6, М14 и М18, которые отсутствуют в DIN 435.
