ГОСТ 13464-77 — уменьшенная стопорная шайба с лапками
ГОСТ 13464-77 — шайба с лапками для стопорения болтов с шестигранной головкой и шестигранных гаек, уменьшенная по сравнению с шайбами ГОСТ 13463-77.

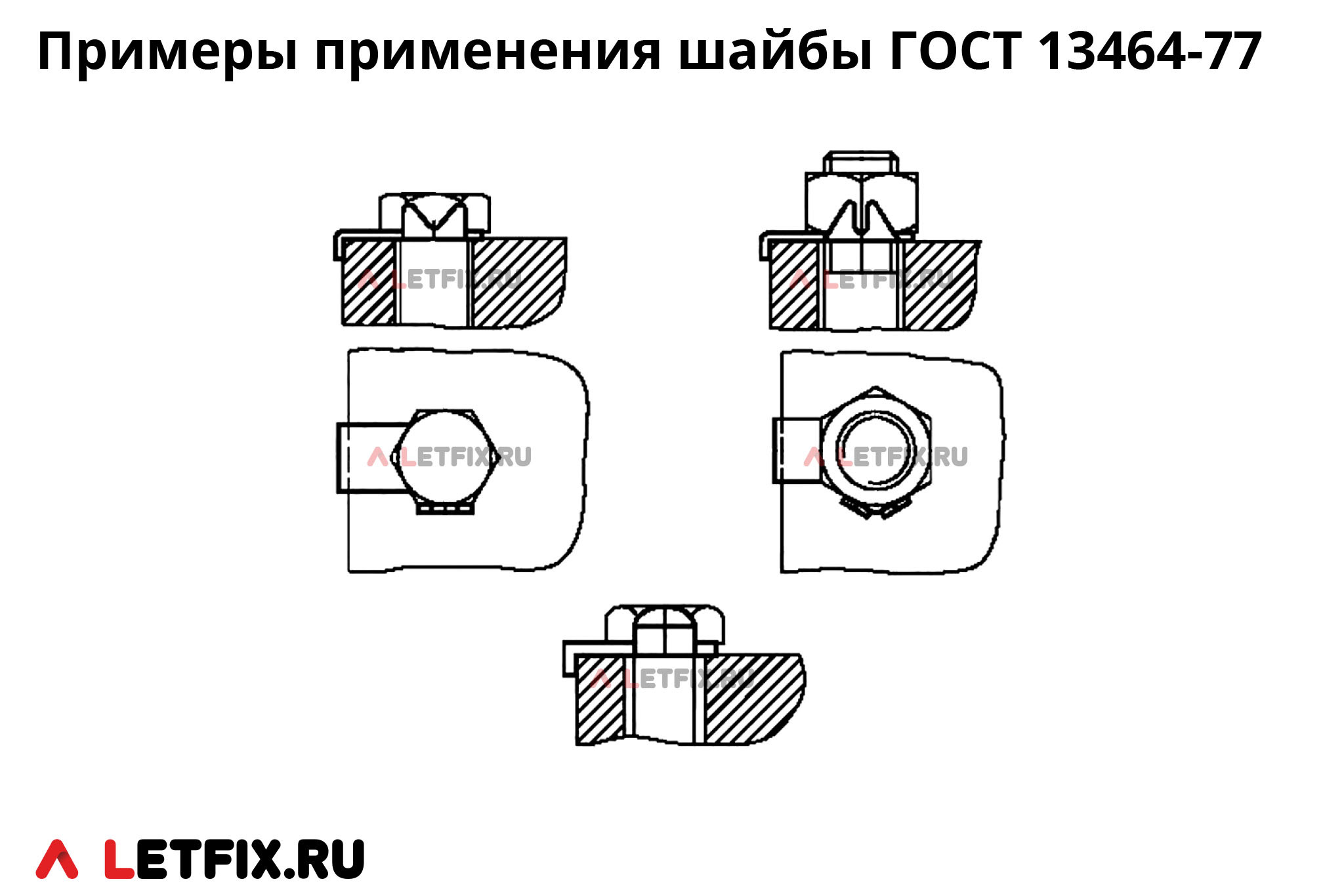

Стандарт ГОСТ 13464-77 регламентирует уменьшенные стопорные шайбы с лапкой для болтов и гаек с резьбой от М6 до М24 включительно.

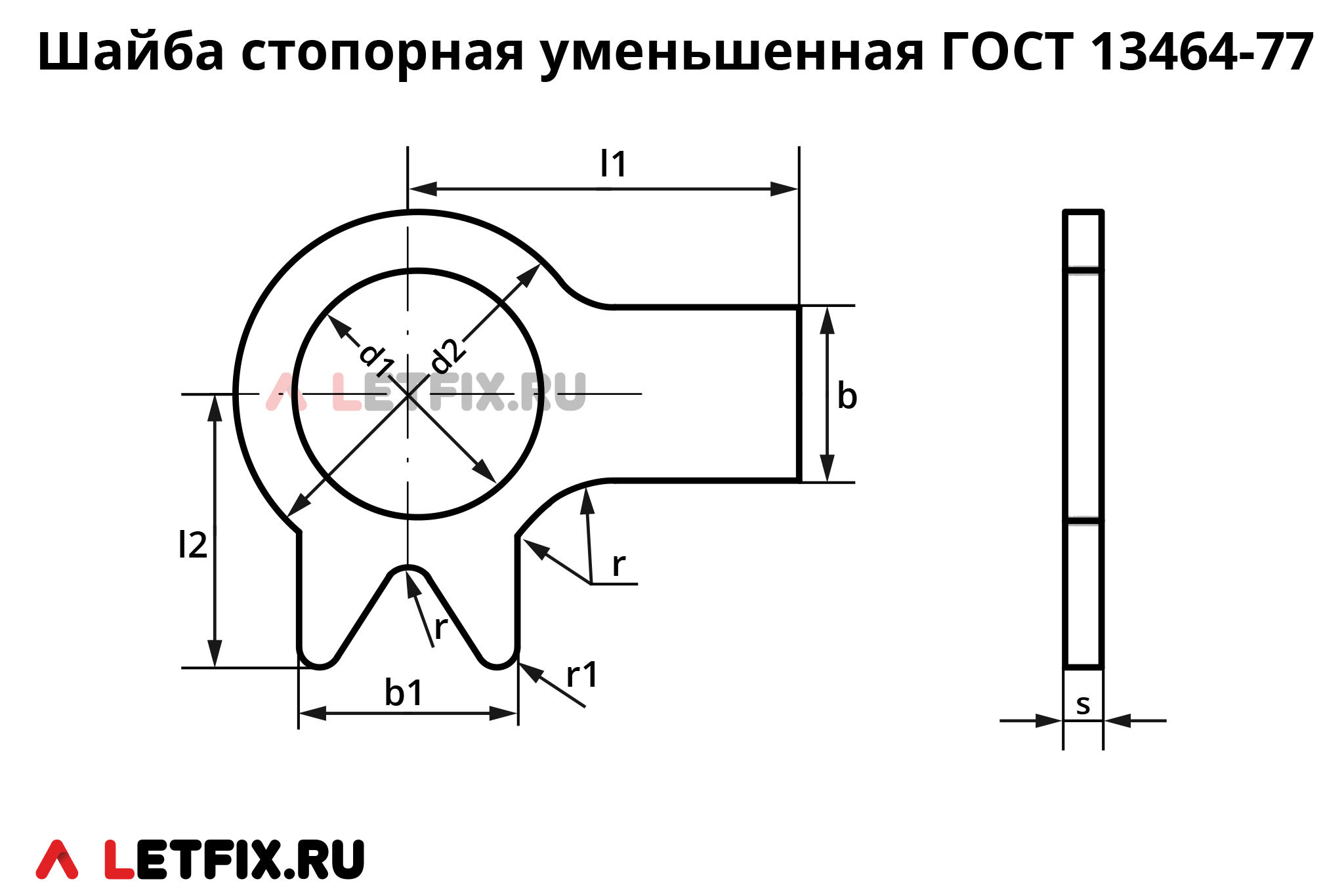

| Для размера резьбы | d1, внутренний диаметр, в мм | d2, в мм | b, в мм | b1, в мм | l1, в мм | l2, в мм | s, толщина шайбы, в мм | r, в мм | r1, в мм |
|---|---|---|---|---|---|---|---|---|---|
| М6 | 6,4 | 10 | 6 | 7,5 | 12 | 9 | 0,8 | 0,5 | 0,8 |
| М8 | 8,4 | 12 | 7 | 9 | 14 | 11 | 1 | 0,5 | 0,8 |
| М10 | 10,5 | 14 | 8 | 10 | 18 | 13 | 1 | 1 | 1 |
| М12 | 13 | 17 | 10 | 11 | 20 | 15 | 1 | 1 | 1 |
| М14 | 15 | 19 | 11 | 12 | 24 | 17 | 1,2 | 1,2 | 0,6 |
| М16 | 17 | 22 | 12 | 13 | 26 | 18 | 1,2 | 1,2 | 1,2 |
| М18 | 19 | 24 | 14 | 14 | 30 | 20 | 1,2 | 1,2 | 1,2 |
| М20 | 21 | 27 | 16 | 16 | 32 | 22 | 1,2 | 1,6 | 1,6 |
| М22 | 23 | 30 | 18 | 18 | 34 | 24 | 1,2 | 1,6 | 2 |
| М24 | 25 | 32 | 19 | 19 | 38 | 25 | 1,2 | 1,6 | 2 |
Материалы и покрытие шайб ГОСТ 13464
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Уменьшенные стопорные шайбы ГОСТ 13464 77 с лапкой из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги шайб ГОСТ 13464-77 в стандартах DIN, ГОСТ и ISO
Аналоги стопорной шайбы ГОСТ 13464 в стандартах ГОСТ:
Аналоги шайбы ГОСТ 13464-77 в стандартах ГОСТ:
— ГОСТ 13464-77. Шайбы, аналогичные ГОСТ 13463-77, но больших размеров, по стандарту ГОСТ 13464 также имеют лапку и "усы", но имеют большие габариты, нежели шайбы 13464-70. Стандарт ГОСТ 13464 регламентирует размеры шайб для размеров резьбы от М3 до М48 включительно.
Аналоги шайбы ГОСТ 13464-77 в стандартах DIN:
— DIN 463. Шайба по стандарту в DIN 463 имеет только лапки с прямой кромкой, в отличии от отечественного стандарта ГОСТ 13464, который имеет лапку и "усы" для загибания по граням шестигранных болтов. Стандарт DIN регламентирует стопорные шайбы для размеров резьбы для болтов и гаек с резьбой от М3 до М52.
