ГОСТ Р 52644-2006 — болт высокопрочный с увеличенной шестигранной головкой
ГОСТ Р 52644-2006 — высокопрочные болты с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Используются при проведении строительно-монтажных работ, строительстве мостов, опор. Также могут использоваться при проведении сборочных работ в машиностроении, судостроении, производстве станков.

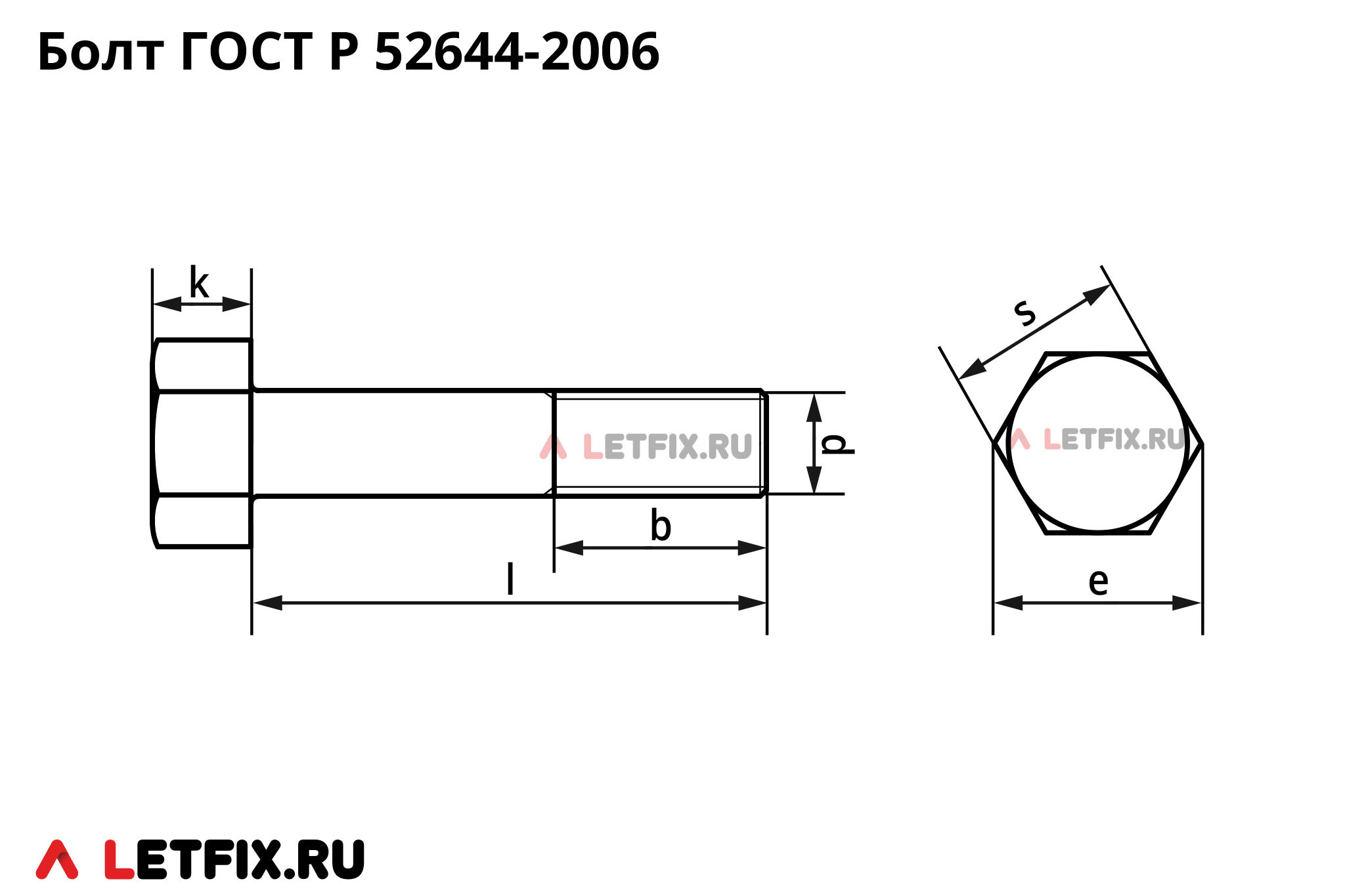

Стандарт на болты ГОСТ 52644 регламентирует шестигранные болты с увеличенной большой головкой для резьбы от М16 до М48 включительно с крупным (стандартным) шагом.
| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | e, мин. диаметр описаннои окружности, в мм | s, размер ключа, в мм | ||||
|---|---|---|---|---|---|---|---|---|---|
| при l≤150 | при l>150 | номин. | мин. | макс. | мин. | макс.* | |||
| M16 | 2 | 38 | 44 | 12 | 11,65 | 12,35 | 29,6 | 26,16 | 27 |
| М18** | 2,5 | 42 | 48 | 13 | 12,65 | 13,35 | 33 | 29,16 | 30 |
| М20 | 2,5 | 46 | 52 | 14 | 13,65 | 14,35 | 37,3 | 33 | 34 |
| М22** | 2,5 | 50 | 56 | 15 | 14,65 | 15,35 | 39,6 | 35 | 36 |
| М24 | 3 | 54 | 60 | 17 | 16,65 | 17,35 | 45,2 | 40 | 41 |
| М27** | 3 | 60 | 66 | 19 | 18,58 | 19,42 | 50,9 | 45 | 46 |
| М30 | 3,5 | 66 | 72 | 19 | 18,58 | 19,42 | 55,4 | 49 | 50 |
| М36 | 4 | 78 | 84 | 23 | 22,58 | 23,42 | 66,4 | 58,8 | 60 |
| М42 | 4,5 | 90 | 96 | 26 | 25,58 | 26,42 | 71,3 | 63,1 | 65 |
| М48 | 5 | 102 | 108 | 30 | 29,58 | 30,42 | 82,6 | 73,1 | 75 |
* — номинальныи размер.
** — размер применять не рекомендуется.
Материалы и покрытие болтов ГОСТ Р 52644-2006
Высокопрочные болты ГОСТ Р 52644 класса прочности 10.9 и 12.9 производятся из конструкционной легированной стали марок 40Х, 30Х3МФ, 30Х2НМФА для класса прочности 10.9 и стали 20Х2НМТРБ для класса прочности 12.9.
Марки стали болтов ГОСТ Р 52644-2006
| Класс прочности | Размер резьбы | Марки стали | Механические свойства | |||
|---|---|---|---|---|---|---|
| Временное сопротивление σв, Н/мм² | Твердость по Бринеллю, НВ | |||||
| не менее | не более | не менее | не более | |||
| 10.9 | М16-М30 | 40Х | 1078 | 1275 | 331 | 388 |
| М36-М48 | 30Х3МФ 30Х2НМФА | 1040 | 300 | |||
| 12.9 | М16-М30 | 20Х2НМТРБ | 1274 | 1519 | 360 | 415 |
Покрытие болтов ГОСТ Р 52644

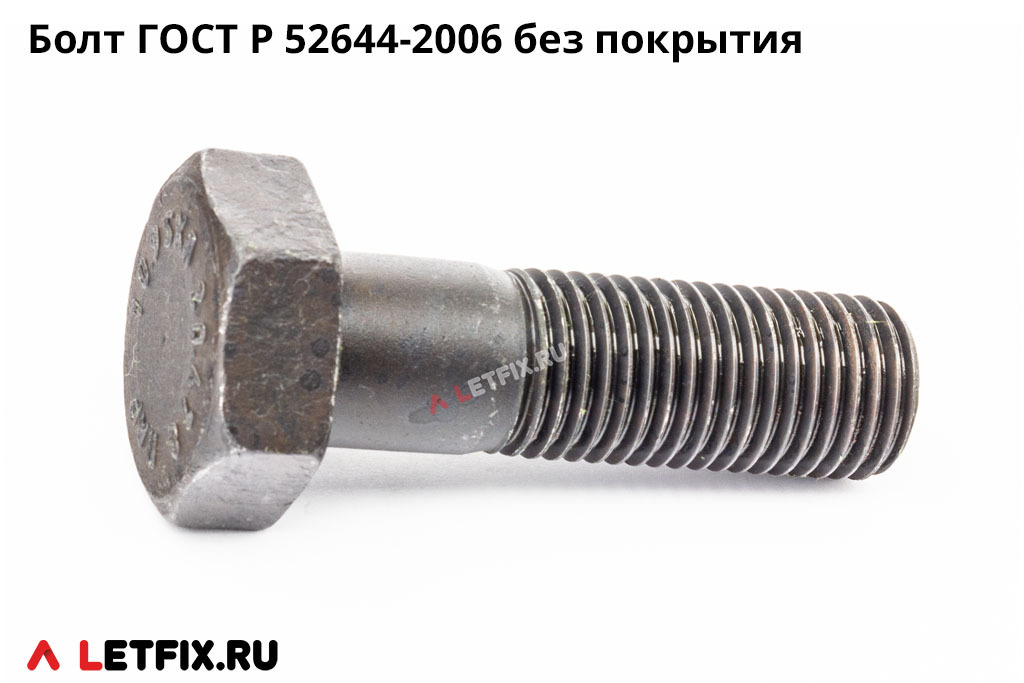

Болты ГОСТ Р 52644-2006 с большой шестигранной головкой могут иметь термодиффузионное цинковое, горячеоцинкованное или цинк-ламельное покрытие, а также могут поставляться без покрытия.
Обозначение болтов ГОСТ Р 52644 с термодиффузионным цинковым покрытием
Болты ГОСТ Р 52644-2006 с термодиффузионным покрытием, поставляемые нами, обозначены в наименовании в соответствии с классификацией ГОСТ Р 9.316-2006:
| Обозначение LETFIX.RU | Класс покрытия по ГОСТ Р 9.316-2006 | Толщина покрытия, в мкм |
|---|---|---|
| ТДЦ | 1 | От 6 до 9 включительно |
| ТДЦ-2 | 2 | От 10 до 15 включительно |
| ТДЦ-3 | 3 | От 16 до 20 включительно |
| ТДЦ-4 | 4 | От 21 до 30 включительно |
| ТДЦ-5 | 5 | От 40 до 50 включительно |
Аналоги болтов ГОСТ Р 52644-2006 в стандартах DIN, ISO и EN
Аналоги болтов ГОСТ Р 52644-2006 в стандартах DIN:
— DIN 6914 (Hexagon bolts with large widths across flats for high tensile structural bolting). Стандарт DIN 6914 является немецким аналогом болтов ГОСТ Р 52644-2006. Он регламентирует высокопрочные болты с увеличенной шестигранной головкой для металлических конструкций, класса прочности 10.9, с размерами резьбы от М12 до М36. Российский стандарт регламентирует болты от М16 до М48 включительно.
Аналоги болтов ГОСТ Р 52644-2006 в международных стандартах ISO:
— ISO 7411 (Hexagon bolts for high-strength structural bolting with large width across flats). Национальный стандарт ГОСТ Р 52644-2006 является модифицированным применением международного стандарта ISO 7411:1984 с учётом особенностей российской стандартизации. Ключевые отличия: ГОСТ расширяет диапазон размеров до М48 и включает класс прочности 12.9.
Аналоги болтов ГОСТ Р 52644-2006 в европейских стандартах EN:
— EN 14399. Данный европейский стандарт определяет систему HV для высокопрочных предварительно нагружаемых болтовых соединений, которая функционально соответствует применению болтов ГОСТ Р 52644. Система HV включает болты, гайки и шайбы как единый комплекс для ответственных конструкций. Более точный аналог в отечественных стандартах — ГОСТ 32484-2013.
Примечание по соответствию: для всех вышеперечисленных стандартов болты ГОСТ Р 52644-2006 отличаются размерами головок и длиной резьбы. Также применяются только в комплекте с гайками ГОСТ Р 52645 и шайбами ГОСТ Р 52646, что соответствует полному комплекту крепежа по системе ISO 7411 / DIN 6914 / EN 14399 (болт-гайка-шайба). При подборе аналогов или замене в проектах необходимо учитывать полный набор компонентов соединения.
