ГОСТ 21331-75 — винты с накатанной головкой с прямым шлицем
ГОСТ 21331-75 — винт с накатанной головкой как без шлица, так и с прямым шлицем. Применяется для сборочных работ в машиностроении, станкостроении, приборостроении и других производстводственных отраслях.
Стандарт ГОСТ 21331 75 для винтов с накаткой регламентирует цельные и составные винты с накатанной головкой с размерами резьбы от М1 до М12 включительно класса точности A и B.

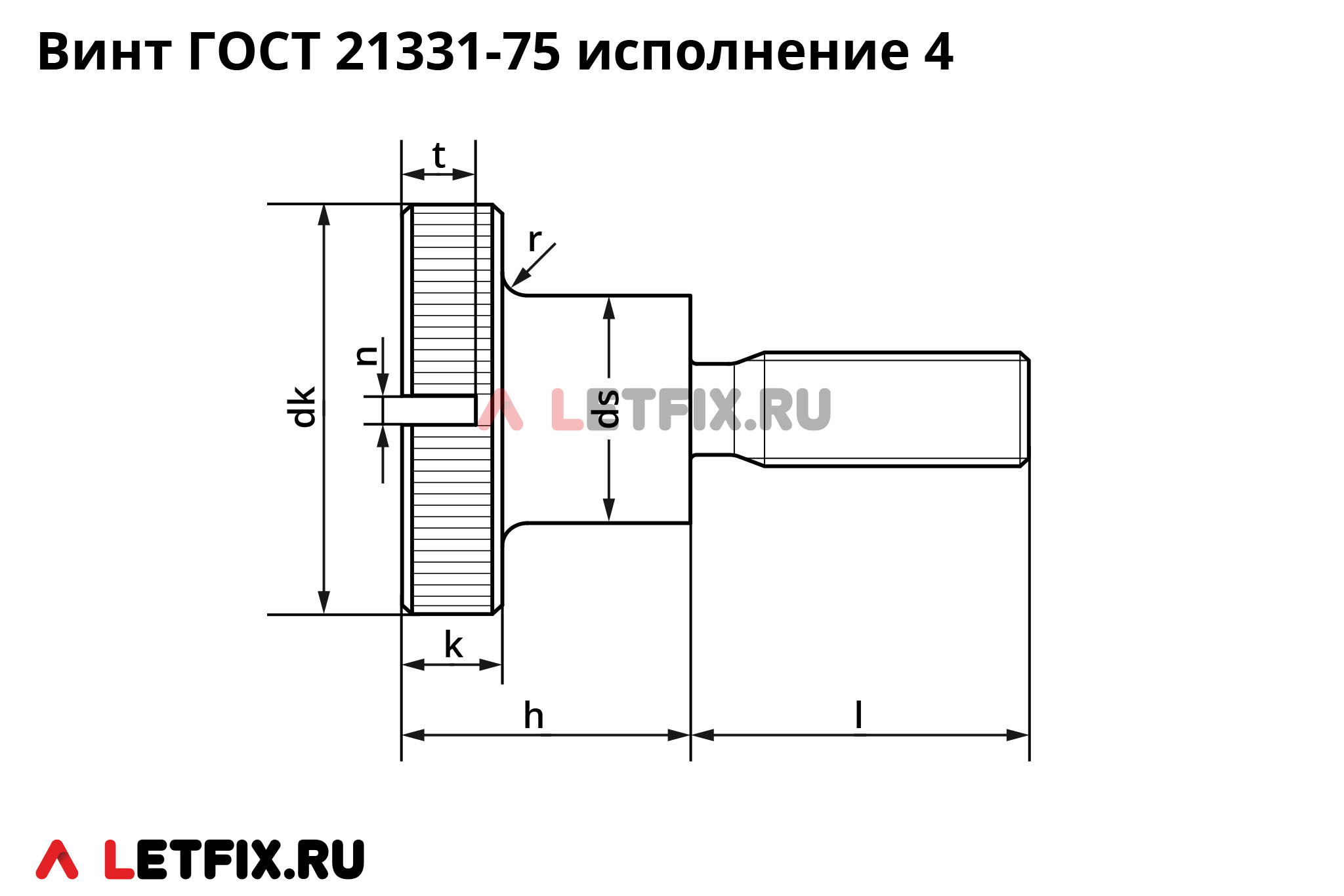

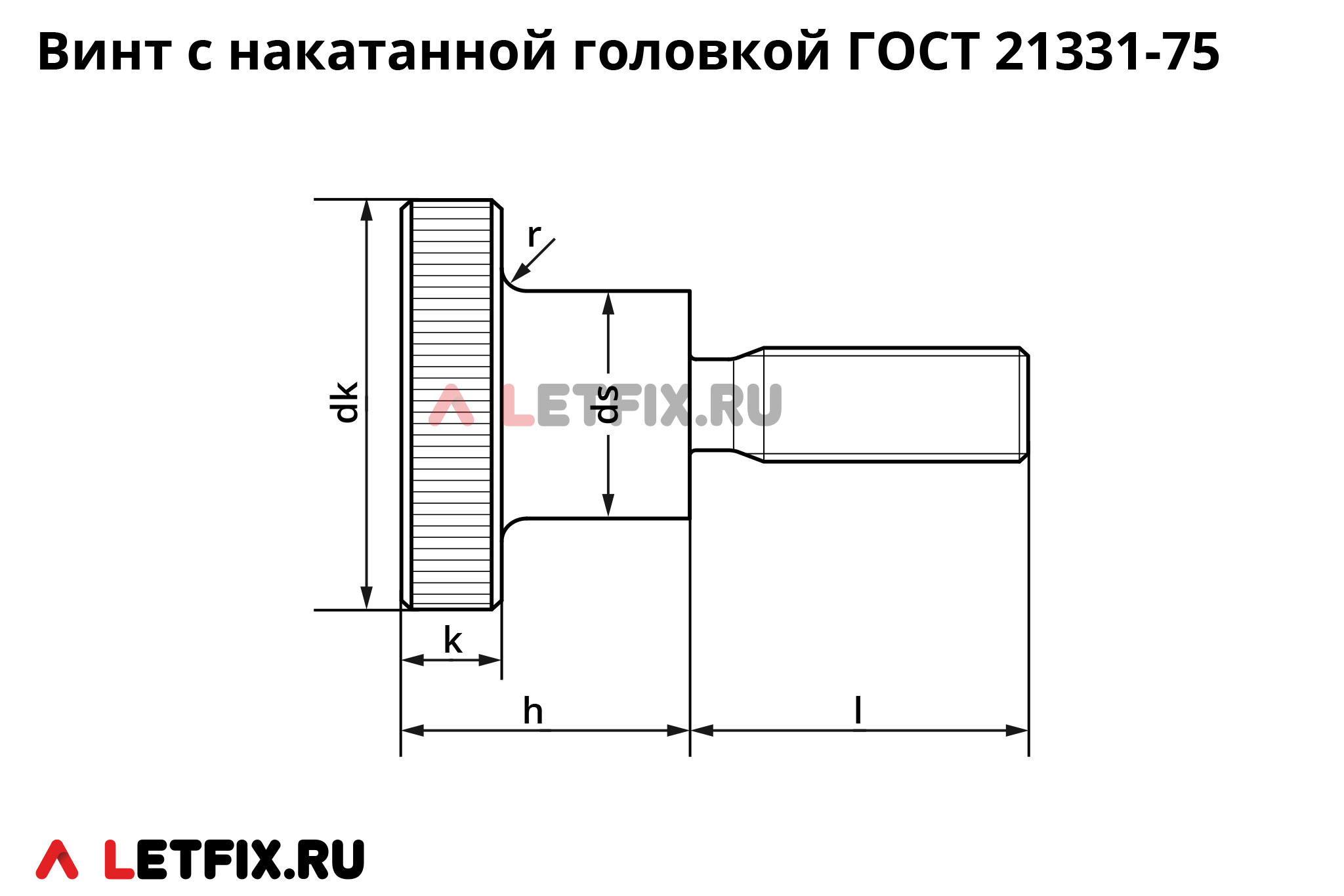

| Размер резьбы | Шаг резьбы, в мм | dk, диаметр головки, в мм | ds, диаметр подголовника, в мм | h, высота головки и подголовника, в мм | k, высота головки, в мм | n, номин. размер шлица | t мин., в мм |
|---|---|---|---|---|---|---|---|
| М1 | 0,25 | 5,5 | 2,8 | 3,5 | 1,5 | 0,3 | 0,7 |
| М1,2 | 0,25 | 6 | 3 | 4 | 1,5 | 0,4 | 0,8 |
| М1,4 | 0,3 | 7 | 3,5 | 4,7 | 2 | 0,4 | 0,9 |
| М1,6 | 0,35 | 7,5 | 3,8 | 5 | 2 | 0,4 | 1 |
| М2 | 0,4 | 9 | 4,5 | 5,3 | 2 | 0,5 | 1,1 |
| М2,5 | 0,45 | 11 | 5 | 6,5 | 2,5 | 0,6 | 1,5 |
| М3 | 0,5 | 12 | 6 | 7,5 | 2,5 | 0,8 | 1,8 |
| М4 | 0,7 | 16 | 8 | 9,5 | 3,5 | 1 | 2,2 |
| М5 | 0,8 | 20 | 10 | 11,5 | 4 | 1,2 | 2,8 |
| М6 | 1 | 24 | 12 | 15 | 5 | 1,6 | 3,5 |
| М8 | 1,25 | 30 | 16 | 18 | 6 | 2 | 4,5 |
| М10 | 1,5 | 36 | 20 | 23 | 8 | 2,5 | 6 |
| М12 | 1,75 | 40 | 24 | 25 | 10 | 3 | 7,5 |
Материалы и покрытие винтов ГОСТ 21331-75

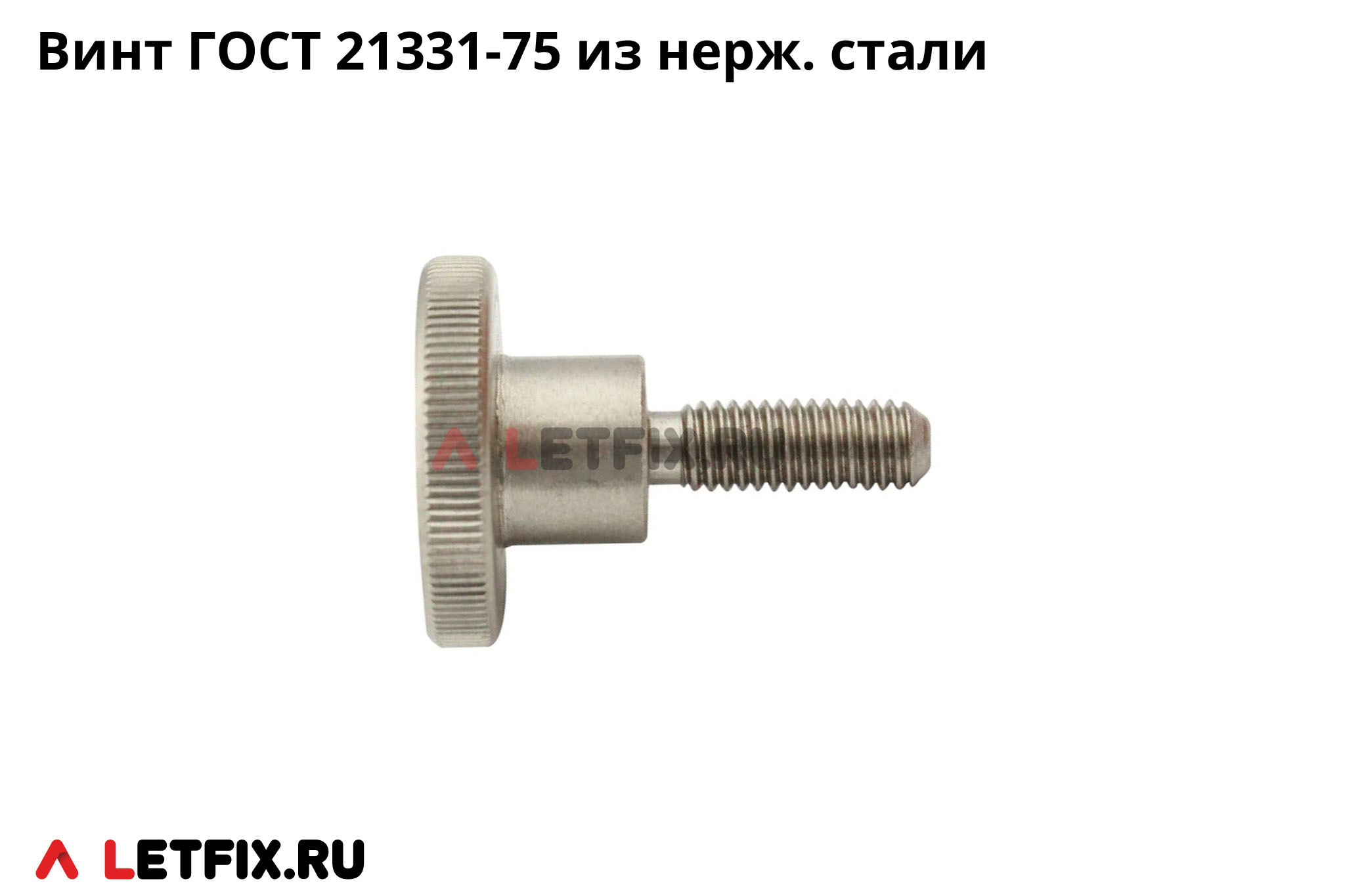

Материалы: углеродистая сталь, нержавеющая сталь А1, латунь.
Винты ГОСТ 21331 75 с накатанной головкой, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ 21331-75 в стандартах DIN
Аналоги винта ГОСТ 21331-75 в стандартах DIN:
— DIN 464. Стандарт DIN 464 является аналогом ГОСТ 21331-75 исполнения 1. В стандарте DIN 464 отсутствуют винты с размерами резьбы М3,5 и М12. Стандарт DIN 464 Form Sz — аналог ГОСТ 21331 исполнения 4.
— DIN 465. Стандарт DIN 465 является аналогом ГОСТ 21331-75 исполнения 4. В стандарте DIN 465 отсутствуют винты с размерами резьбы М3,5 и М12.
