ГОСТ Р ИСО 8676-2013 – болт с шестигранной головкой и полной мелкой резьбой
ГОСТ Р ИСО 8676-2013 – российский стандарт на тот же тип болта, что ISO 8676: шестигранная головка, мелкий шаг, резьба до головки. Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Стандарт ГОСТ Р ИСО 8676-2013 регламентирует изделия с мелким шагом резьбы от М8 до М64 включительно. Класс точности A – резьба до М24 включительно и длина не больше меньшего из десяти диаметров и 150 мм. Класс точности B – резьба свыше М24 или большая длина. Действует с 1 июля 2014 года и заменил ГОСТ Р 50795-95.
Длина болта считается от плоскости под головкой до конца стержня. Отдельной длины резьбы нет: резьба доходит до головки. По размерам совпадает с ISO 8676. От DIN 961 отличается ключом на М10, М12, М14 и М22: 16 / 18 / 21 / 34 мм вместо 17 / 19 / 22 / 32 мм.
В каталоге эти болты лежат в разделе болтов с шестигранной головкой и мелкой полной резьбой. Размеры там – от М8х1 до М30х2.

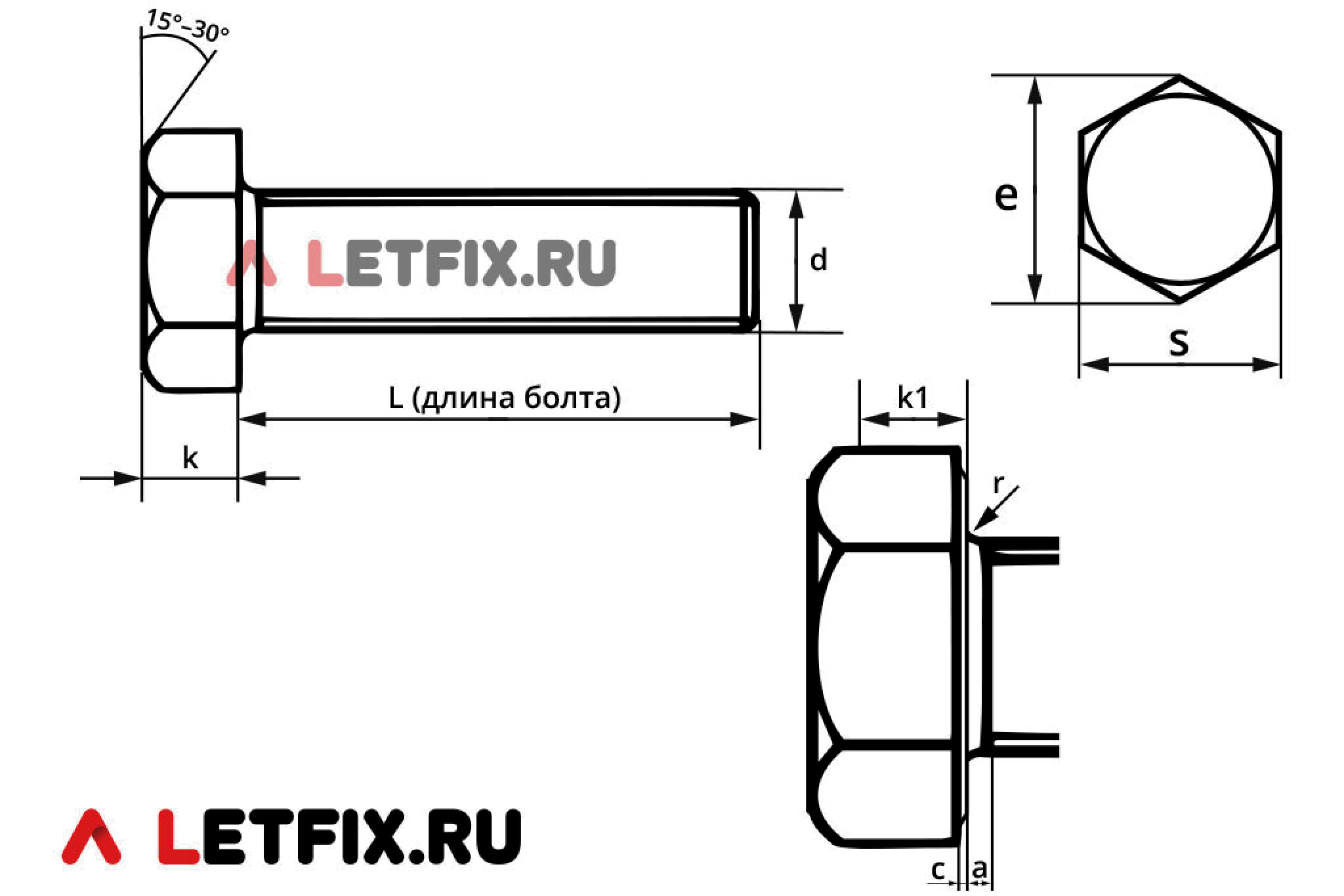

Таблица размеров болтов ГОСТ Р ИСО 8676-2013
| Размер резьбы | Шаг резьбы | a макс., в мм | k, высота головки, в мм | k1 мин., высота захвата ключом, в мм | s, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | c, в мм | r мин., в мм | |
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | ||||||||
| М8х1 | 1 | 3 | 5,3 | 3,54 | 13 | 14,38 | 0,15 | 0,6 | 0,4 |
М10х1 М10х1,25* | 1 1,25 | 3 4 | 6,4 | 4,28 | 16 | 17,77 | 0,15 | 0,6 | 0,4 |
М12х1,5 М12х1,25* | 1,5 1,25 | 4,5 4 | 7,5 | 5,05 | 18 | 20,03 | 0,15 | 0,6 | 0,6 |
| М14х1,5* | 1,5 | 4,5 | 8,8 | 5,96 | 21 | 23,36 | 0,15 | 0,6 | 0,6 |
| М16х1,5 | 1,5 | 4,5 | 10 | 6,8 | 24 | 26,75 | 0,2 | 0,8 | 0,6 |
| М18х1,5* | 1,5 | 4,5 | 11,5 | 7,81 | 27 | 30,14 | 0,2 | 0,8 | 0,6 |
М20х1,5 М20х2* | 1,5 2 | 4,5 6 | 12,5 | 8,51 | 30 | 33,53 | 0,2 | 0,8 | 0,8 |
| М22х1,5* | 1,5 | 4,5 | 14 | 9,56 | 34 | 37,72 | 0,2 | 0,8 | 0,8 |
| М24х2 | 2 | 6 | 15 | 10,26 | 36 | 39,98 | 0,2 | 0,8 | 0,8 |
| М27х2* | 2 | 6 | 17 | 11,66 | 41 | 45,2 | 0,2 | 0,8 | 1 |
| М30х2 | 2 | 6 | 18,7 | 12,8 | 46 | 50,85 | 0,2 | 0,8 | 1 |
| М33х2* | 2 | 6 | 21 | 14,41 | 50 | 55,37 | 0,2 | 0,8 | 1 |
| М36х3 | 3 | 9 | 22,5 | 15,46 | 55 | 60,79 | 0,2 | 0,8 | 1 |
| М39х3* | 3 | 9 | 25 | 17,21 | 60 | 66,44 | 0,3 | 1 | 1 |
| М42х3 | 3 | 9 | 26 | 17,91 | 65 | 71,3 | 0,3 | 1 | 1,2 |
| М45х3* | 3 | 9 | 28 | 19,31 | 70 | 76,95 | 0,3 | 1 | 1,2 |
| М48х3 | 3 | 9 | 30 | 20,71 | 75 | 82,6 | 0,3 | 1 | 1,6 |
| М52х4* | 4 | 12 | 33 | 22,75 | 80 | 88,25 | 0,3 | 1 | 1,6 |
| М56х4 | 4 | 12 | 35 | 24,15 | 85 | 93,56 | 0,3 | 1 | 2 |
| М60х4* | 4 | 12 | 38 | 26,25 | 90 | 99,21 | 0,3 | 1 | 2 |
| М64х4 | 4 | 12 | 40 | 27,65 | 95 | 104,86 | 0,3 | 1 | 2 |
* – размер применять не рекомендуется.
Материалы и покрытие болтов ГОСТ Р ИСО 8676-2013

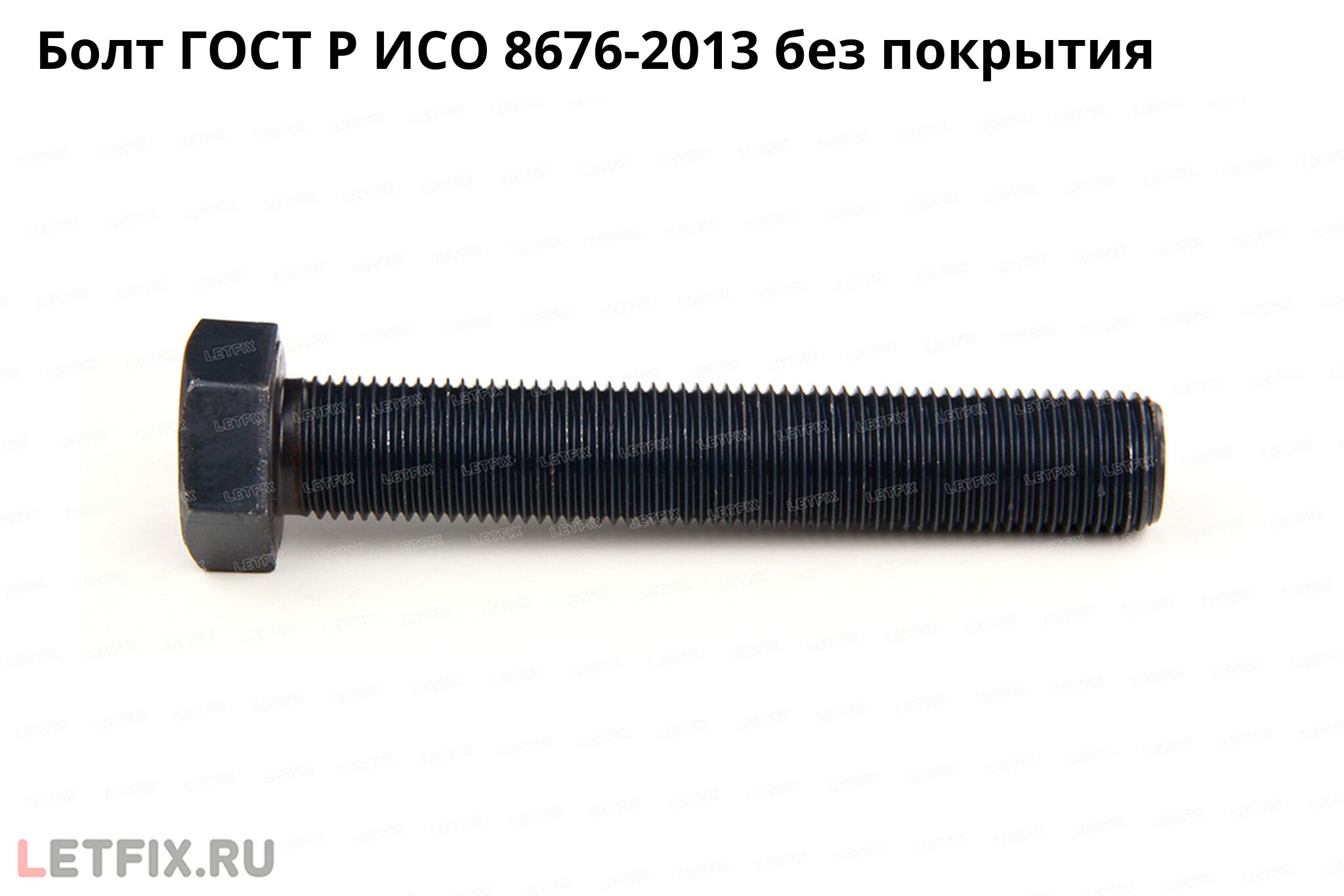

Материалы: углеродистая сталь, нержавеющая сталь.

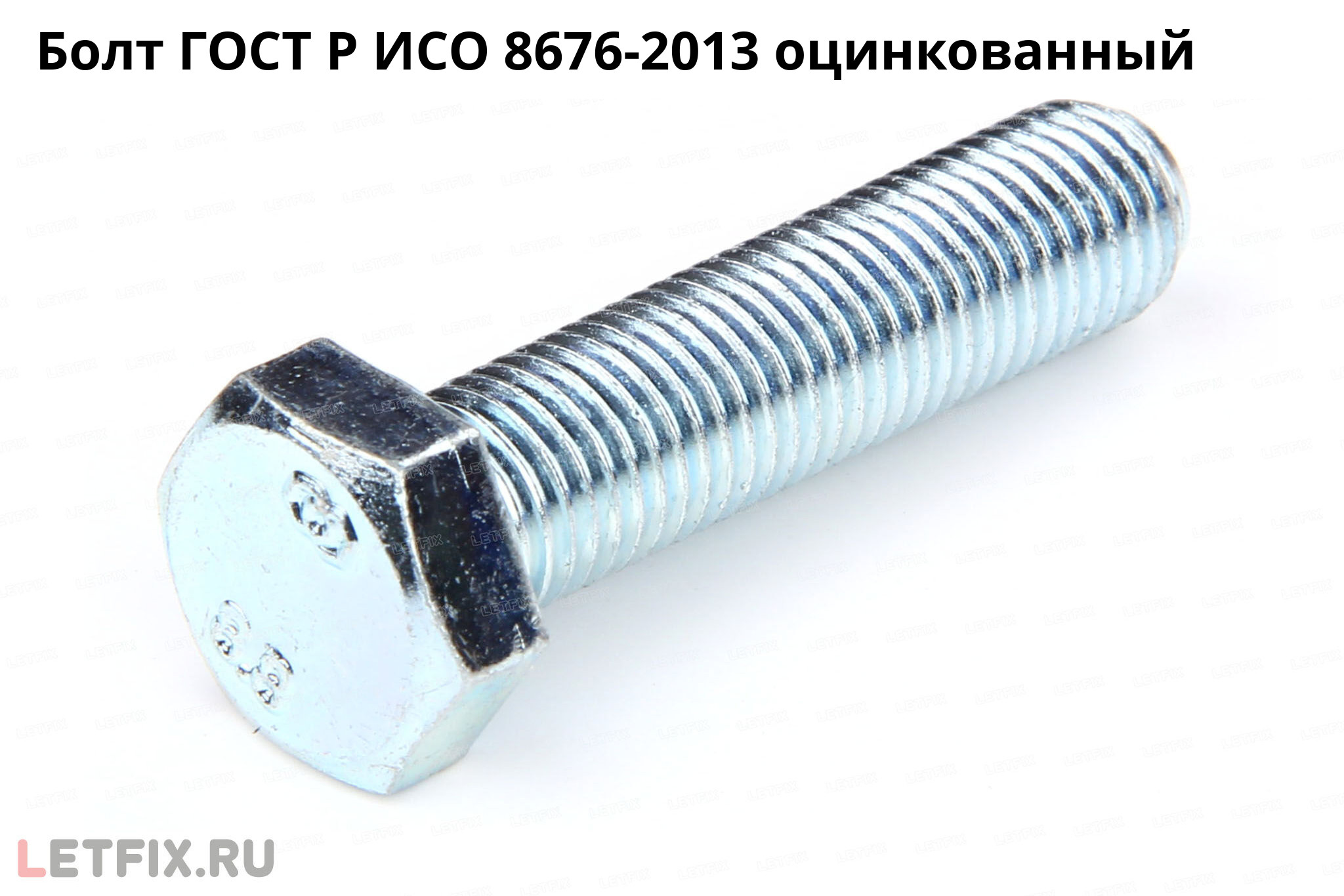

Болты ГОСТ Р ИСО 8676-2013 из углеродистой стали могут подвергаться процессу оксидирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования, цинк-ламельного и термодиффузионного покрытия. Классы прочности углеродистой стали в каталоге: 8.8 и 10.9. Нержавеющие болты – стали А2 и А4.
Аналоги болтов ГОСТ Р ИСО 8676-2013 в стандартах ГОСТ, DIN и ISO
Аналоги болта ГОСТ Р ИСО 8676-2013 в стандартах DIN:
– DIN 961. Болт с шестигранной головкой, мелким шагом и резьбой до головки. Резьба от М8 до М52. Ключ на М10, М12, М14 и М22: 17 / 19 / 22 / 32 мм.
Аналоги болта ГОСТ Р ИСО 8676-2013 в стандартах ISO:
– ISO 8676. Тот же тип болта, резьба от М8 до М64. Ключ на М10, М12, М14 и М22: 16 / 18 / 21 / 34 мм.
Аналоги болта ГОСТ Р ИСО 8676-2013 в стандартах ГОСТ:
– ГОСТ Р 50795-95. Снят и заменён на ГОСТ Р ИСО 8676-2013.
