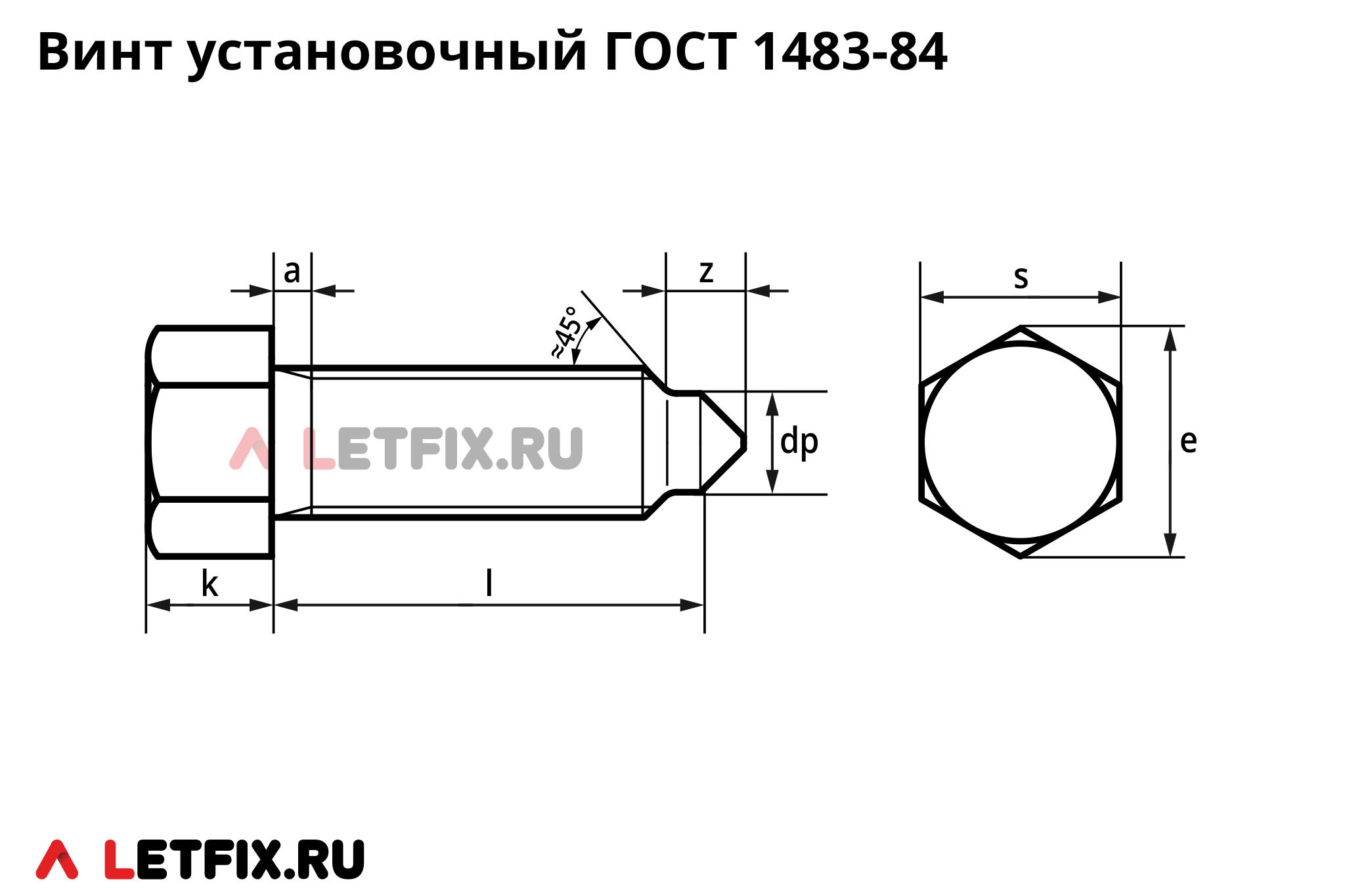

ГОСТ 1483-84 — винт с уменьшенной шестигранной головкой с коническим концом
ГОСТ 1483-84 — установочный винт с уменьшенной шестигранной головкой и ступенчатым коническим концом (болт с уменьшенной шестигранной головкой и коническим концом). Применяется в машиностроении, станкостроении, судостроении, строительстве и в других производственных отраслях.
Стандарт ГОСТ 1483 84 для винтов с шестигранной головкой и цилиндрическим концом (цапфой) регламентирует винты класса точности А и В для размеров резьбы от М6 до М20 включительно.
| Размер резьбы | Шаг резьбы | S, размер под ключ, мм | k, высота головки, мм | dp, диаметр конца, мм | z, длина конца, мм |
|---|---|---|---|---|---|
| М6 | 1 | 8 | 5 | 4 | 3 |
| М8 | 1,25 | 10 | 6 | 5,5 | 4 |
| М10 | 1,5 | 12 | 7 | 7 | 5 |
| М12 | 1,75 | 14 | 9 | 8,5 | 6 |
| М16 | 2 | 17 | 11 | 12 | 8 |
| М20 | 2,5 | 22 | 14 | 15 | 10 |
Материалы и покрытие винтов ГОСТ 1483-84
Материалы: углеродистая сталь.
Болты ГОСТ 1483 84 с уменьшенной шестигранной головкой и цапфой, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов ГОСТ 1483 84 в стандартах DIN
— DIN 564. Стандарт DIN 564 является аналогом ГОСТ 1483, но в немецком стандарте регламентируются винты класса точности А с размерами резьбы от М6 до М36 включительно. Винты по стандарту DIN 564 Form A предполагают наличие проточки.
