ГОСТ Р ИСО 4029-2013 — винт установочный с засверленным концом и внутренним шестигранником
ГОСТ Р ИСО 4029-2013 – винт установочный с засверленным концом (лункой) и внутренним шестигранником под ключ (стопорный винт). Винт затягивается внутренним шестигранником и не имеет выступающей головки. Используется при проведении сборочных работ в машиностроении, приборостроении, станкостроении, на электротехнических производствах, а также в других промышленных производственных отраслях.
Стандарт ГОСТ Р ИСО 4029-2013 для установочных винтов с засверленным концом и внутренним шестигранником регламентирует винты с размерами резьбы от М1,6 до М24 включительно. Класс точности – А.
Является аналогом винтов по стандартам DIN 916, ГОСТ 28964-91 и ISO 4029.

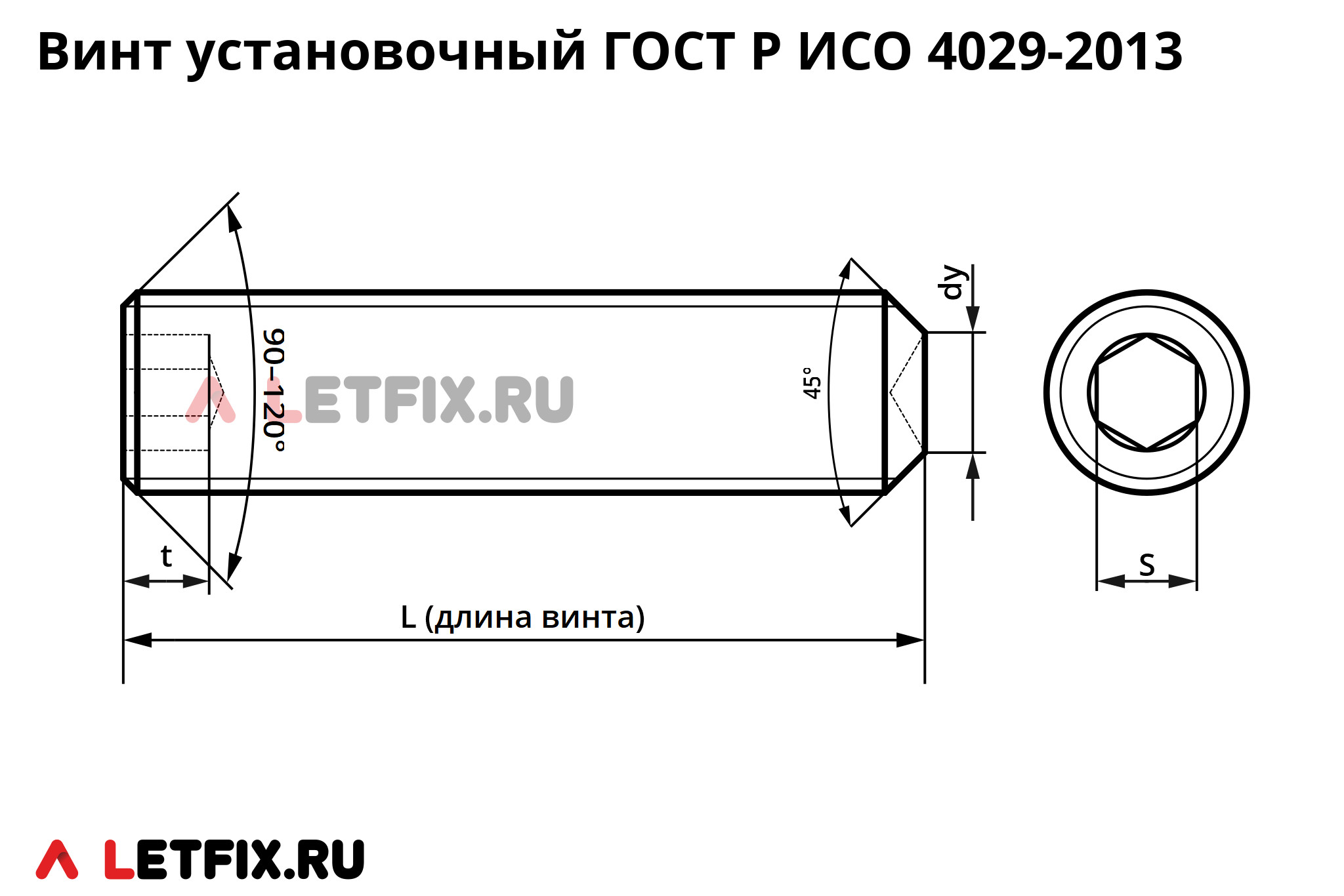

Основные размеры установочных винтов ГОСТ Р ИСО 4029-2013
| Размер резьбы | Шаг резьбы, в мм | dy, диаметр лунки, в мм | S, размер ключа SW, в мм | t мин., глубина шестигранника, в мм | ||
|---|---|---|---|---|---|---|
| мин. | макс. | короткие* | длинные** | |||
| М1,6 | 0,35 | 0,55 | 0,8 | 0,7 | 0,7 | 1,5 |
| М2 | 0,4 | 0,75 | 1 | 0,9 | 0,8 | 1,7 |
| М2,5 | 0,45 | 0,95 | 1,2 | 1,3 | 1,2 | 2 |
| М3 | 0,5 | 1,15 | 1,4 | 1,5 | 1,2 | 2 |
| М4 | 0,7 | 1,75 | 2 | 2 | 1,5 | 2,5 |
| М5 | 0,8 | 2,25 | 2,5 | 2,5 | 2 | 3 |
| М6 | 1 | 2,75 | 3 | 3 | 2 | 3,5 |
| М8 | 1,25 | 4,7 | 5 | 4 | 3 | 5 |
| М10 | 1,5 | 5,7 | 6 | 5 | 4 | 6 |
| М12 | 1,75 | 7,64 | 8 | 6 | 4,8 | 8 |
| М16 | 2 | 9,64 | 10 | 8 | 6,4 | 10 |
| М20 | 2,5 | 13,57 | 14 | 10 | 8 | 12 |
| М24 | 3 | 15,57 | 16 | 12 | 10 | 15 |
* – короткие винты: номинальная длина l над штриховой ступенчатой линией таблицы DIN 916:1980-12 (сн. 3). Для них действуют меньшее t мин. и угол 120°.
** – остальные длины (сн. 4): большее t мин. Угол 45° действует только между внутренним диаметром резьбы и диаметром лунки.
Материалы и покрытие винтов ГОСТ Р ИСО 4029-2013
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты ГОСТ Р ИСО 4029-2013 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ Р ИСО 4029-2013 в стандартах ГОСТ, DIN и ISO
Аналоги винта ГОСТ Р ИСО 4029-2013 в стандартах ISO:
– ISO 4029. Винты ISO 4029 являются точным аналогом винтов ГОСТ Р ИСО 4029-2013: тот же тип, класс точности А и размеры резьбы от М1,6 до М24 включительно. ГОСТ Р ИСО 4029-2013 идентичен ISO 4029:2003.
Аналоги винта ГОСТ Р ИСО 4029-2013 в стандартах DIN:
– DIN 916. Винты DIN 916 по типу соответствуют винтам ГОСТ Р ИСО 4029-2013: внутренний шестигранник и засверленный конец (лунка). Но стандарт DIN 916 дополнительно задаёт размеры М1,4, М1,8, М14, М18 и М22. ГОСТ Р ИСО 4029-2013 регламентирует винты с размерами резьбы от М1,6 до М24 включительно и класс точности А.
Аналоги винта ГОСТ Р ИСО 4029-2013 в стандартах ГОСТ:
– ГОСТ 28964-91. Винты ГОСТ 28964-91 по типу соответствуют винтам ГОСТ Р ИСО 4029-2013: внутренний шестигранник и засверленный конец (лунка).
Цены и наличие установочных винтов
В разделах, ссылки на которые расположены ниже, можно ознакомиться с ценами и наличием установочных винтов с внутренним шестигранником и засверленным концом.
