ГОСТ 10602-94 – болт с шестигранной головкой класса точности B
ГОСТ 10602-94 – болт с шестигранной головкой и неполной резьбой, класс точности B, диаметр резьбы свыше 48 мм (М48). Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Стандарт ГОСТ 10602-94 регламентирует болты с размерами резьбы от М52 до М150 включительно. Класс точности – B. Крупный шаг есть у М52, М56 и М64. С М72 шаг мелкий: 4 или 6 мм.

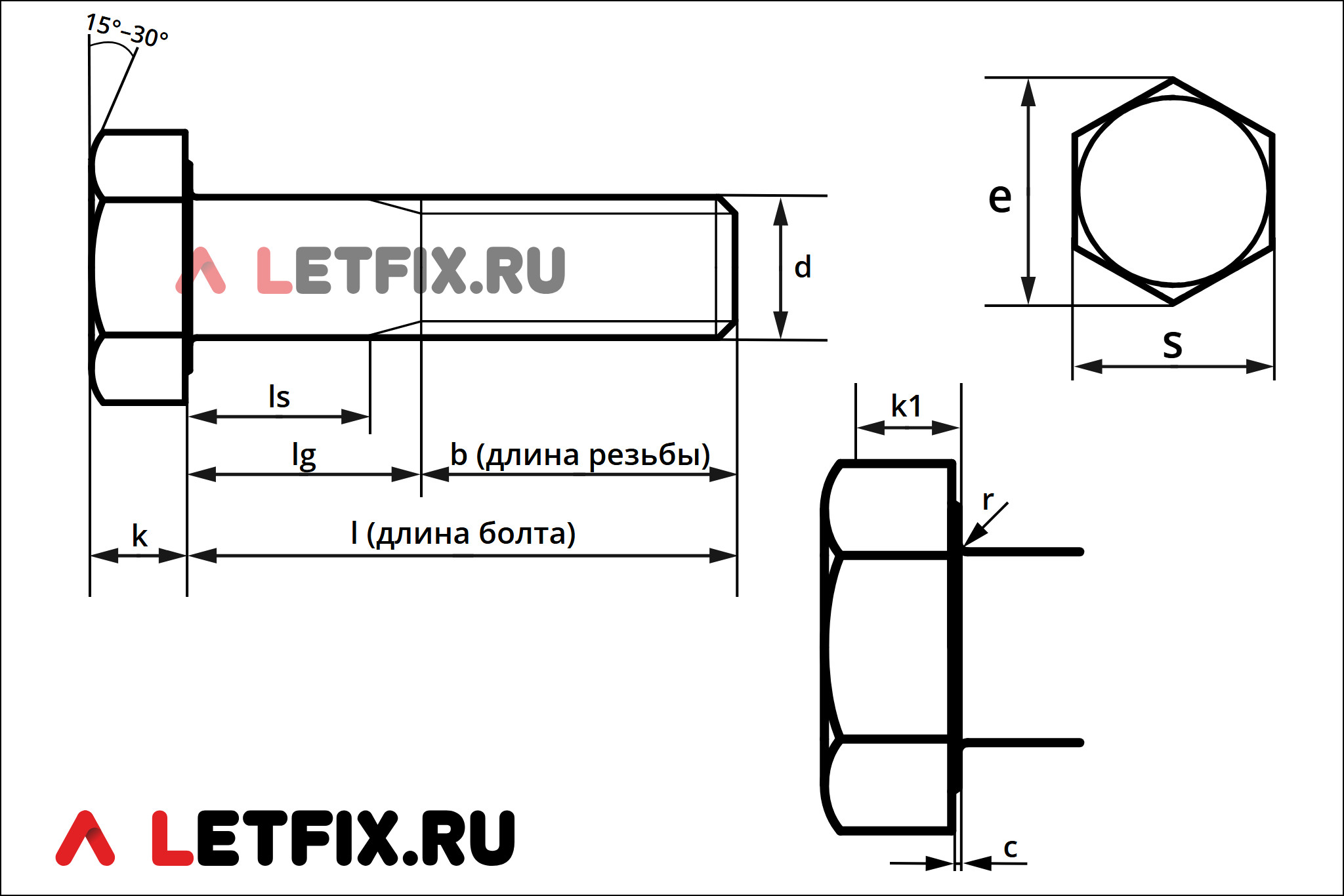

Длина болта l – полная длина от опорной поверхности головки до конца стержня. Длина резьбы b задана для длин свыше 125 мм. DIN 931-2 на эти крупные размеры действует до сих пор: головка ГОСТ 10602-94 на М52–М125 с ней совпадает.
| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | S, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | k1 мин., высота захвата ключом, в мм | c, в мм | r мин., в мм | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| крупный | мелкий | при 125 при | l>200 мин. | макс. | | ||||||
| М52* | 5 | 3 | 116 | 129 | 33 | 80 | 88,25 | 22,75 | 0,3 | 1 | 1,6 |
| М56 | 5,5 | 4 | 124 | 137 | 35 | 85 | 93,56 | 24,15 | 0,3 | 1 | 2 |
| М64 | 6 | 4 или 6 | 140 | 153 | 40 | 95 | 104,86 | 27,65 | 0,3 | 1 | 2 |
| М72 | – | 4 или 6 | 156 | 169 | 45 | 105 | 116,16 | – | – | – | 2 |
| М76* | – | 4 или 6 | – | 177 | 48 | 110 | 121,81 | – | – | – | 2 |
| М80 | – | 4 или 6 | – | 185 | 50 | 115 | 127,46 | – | – | – | 2 |
| М90 | – | 4 или 6 | – | 205 | 57 | 130 | 144,08 | – | – | – | 2,5 |
| М100 | – | 4 или 6 | – | 225 | 63 | 145 | 161,03 | – | – | – | 2,5 |
| М110 | – | 4 или 6 | – | 245 | 69 | 155 | 172,33 | – | – | – | 2,5 |
| М125 | – | 4 или 6 | – | 275 | 79 | 180 | 200,58 | – | – | – | 2,5 |
| М140 | – | 4 или 6 | – | 305 | 88 | 200 | 222,72 | – | – | – | 2,5 |
| М150 | – | 4 или 6 | – | 325 | 100 | 225 | 250,97 | – | – | – | 2,5 |
* – размер применять не рекомендуется.
Материалы и покрытие болтов ГОСТ 10602-94
Материалы: углеродистая сталь, легированная сталь, коррозионно-стойкая сталь.
Марки и группы – по ГОСТ 18126. Болты могут быть без покрытия, с цинковым хроматированным, оксидным или фосфатным покрытием.
Аналоги болтов ГОСТ 10602-94 в стандартах ГОСТ, DIN и ISO
Аналоги болта ГОСТ 10602-94 в стандартах ISO:
– ISO 4014. ГОСТ 10602-94 указан как соответствующий ISO 4014-88. Резьба ГОСТ – от М52 до М150, класс точности B.
Аналоги болта ГОСТ 10602-94 в стандартах DIN:
– DIN 931. DIN 931-2 на крупные размеры действует до сих пор. На М52–М125 высота головки, ключ и e совпадают. У М140 e в ГОСТ 222,72 мм, в DIN 931-2 – 220,8 мм. ГОСТ заканчивается на М150, DIN 931-2 идёт до М160.
Аналоги болта ГОСТ 10602-94 в стандартах ГОСТ:
– ГОСТ Р ИСО 4014-2013. Повторяет ISO 4014.
– ГОСТ 7798-70. Болт с шестигранной головкой класса точности B для других диаметров резьбы: от М6 до М48.
– ГОСТ 7805-70. Болт с шестигранной головкой класса точности A для других диаметров резьбы: до М48.
